Intel’in yeni nesil Z87 platformu üzerine kurulan ve öncelikli olarak oyuncuların hedeflendiği MSI Z87-GD65 Gaming anakartı inceliyoruz.
MSI Z87-GD65 Gaming
- Marka: MSI
- Model: Z87-GD65 Gaming
- Yonga seti: Intel Z87
- İşlemci desteği: Intel LGA 1150 yuvasına uyumlu 4. nesil Core i3, i5 ve i7 işlemciler
- Bellek desteği: 4 x DIMM, maksimum 32GB, DDR3 1333, 1600 ve 3000MHz’ kadar
- Genişleme yuvaları: 3 x PCIex16, 4 x PCIex1
- Depolama: 9 x SATA 6Gb/s
- RAID: 0, 1, 5 ve 10
- Ses: Realtek ALC1150, 7.1 kanal
- Ağ: Killer E2205 Gigabit Ethernet
- Arka panel bağlantıları: PS/2, 2 x USB 2.0, 4 x USB 3.0, BIOS resetleme butonu, Optik/koaksiyel/analog ses çıkışları, HDMI, DVI ve VGA görüntü çıkışları, LAN (RJ45)
- Dahili bağlantılar: 3 x USB 2.0, 1 x USB 3.0, 5 x fan bağlantı yuvası,
- Form faktörü: ATX , 244 x 304mm
Haziran sonunda incelediğimiz MSI Z87 MPOWER MAX anakartla beraber, Intel’in 22nm üretim teknolojisine sahip yeni nesil Z87 yongasetinin detaylarına göz atmıştık. Unutanlar ve yeni tanışanlar için kısa bir özet geçersek: bir önceki Ivy Bridge platformuna ev sahipliği yapan Z77 yongaseti üzerinde yapılan küçük revizyonlarla birlikte piyasaya sürülen Z87, temel olarak 2 adet USB 3.0 ve 4 adet SATA 6GB/s yuva desteği haricinde dişe dokunur yenilikler getirmiyor. Değişimleri, daha çok işlemci tarafındaki küçük eklentilerde görüyoruz.
İncelemeye gelen MSI Z87-GD65 Gaming, geçen hafta incelediğimiz Z77A-GD65 Gaming modeli ile aynı DNA’yı paylaşan ve Gaming serisinin tepe modeli olan bir anakart. DrMOS II, Hi-c CAP, SFC ve Solid CAPS gibi Military Class IV sınıfı sağlam ve dayanıklı bileşenlerle donatılan Z87-GD65 Gaming, toplamda 32GB 3000MHz’e kadar (hızaşırtma ile) bellek desteği, 7 genişleme yuvası, 9 adet SATA portu, SLI/CrossFire kombinasyonları ve geniş hızaşırtma seçeneklerine sahip. MSI’ın bu seriyle hedeflediği kitle ise: öncelikli olarak oyuncular ve hızaşırtmacılar.
Anakartın Intel LGA 1150 destekli yuvasında, 4. nesil Haswell mimarisine sahip i3, i5 ve i7 işlemcileri kullanabiliyoruz. İlk kez Z87 yongasetli anakartla tanışanlar için küçük bir hatırlatma: soket yapısı değişikliği, işlemci üzerindeki pin sayısını değiştirdi ve bu yüzden; Ivy Bridge işlemciler, fiziksel olarak bu yuvaya uyumlu değil:
İşlemci yuvasının çevresindeki 12 adet güç regülatörü, özellikle hızaşırtma sırasında işlemciyi sağlıklı akımla beslemek görevini üstleniyor. Anakartın genel temasına uygun siyah-kırmızı kombinasyonu ile renklendirilen geniş soğutma yüzeyine sahip iki adet soğutucu, birbirine ısı borusu ile irtibatlanmış durumda. Pasif soğutucuların yüksekliği 29 mm civarında ve yüksek profil işlemci soğutucuları ile çakışma ihtimali düşük:
Gaming temasına uygun, “ejderha” şeklinde tasarlanan soğutucuların estetik görünümü:
Birden fazla ekran kartı kullanımı, yani SLI ve CrossFire’da, ekran kartlarının çift,üç slot kaplayan soğutma birimleri düşünülerek, PCIex16 yuvalarının arasına toplam 4 adet PCIex1 yuvası yerleştirilmiş. PCIe 3.0 spesifikasyonuna sahip PCIex16 yuvaları tek kartta x16, çift kartta x8-x8 ve üçlü kullanımlarda x8-x4-x4 bantgenişliği sunuyor:
Forumda, üst seviye anakartların barındıkları ilave özelliklerden bahsederken sıklıkla değindiğimiz eSATA yuvası, bu yuvaya uyumlu SSD’ler için tasarlanmış. SATA 6GB/s portlarından bağımsız olarak buraya ilave edeceğiniz SSD’yi, sistem sürücüsü olarak kullanabilirsiniz:
Asus ve Gigabyte’ın aksine, MSI anakartların üzerinde çift kanal renklendirmesi ile pek karşılaşmıyoruz. Çift tırnaklı yuvalarda toplam 32GB olmak üzere 1333 ve 1600MHz bellekleri standart, 3000MHz’e kadar olanları ise BIOS’daki XMP profili yardımıyla kullanabiliyoruz:
Bellek yuvalarının hemen altındaki 24 pin güç girişi ve anakart üzerindeki farklı bileşenlerin voltajlarının doğrudan ölçülmesini sağlayarak hızaşırtmacı kitleye yardımcı olan voltaj ölçüm yuvası bulunuyor. Kutu içeriğinde yer alan kabloların bir ucu yuva-lara takıldıktan sonra, multimetrenizle diğer uçtan istediğiniz herhangi bir bileşenin voltaj değerlerini görebiliyorsunuz:
İlave 8 pinlik güç girişi ise, pek çok anakartta olduğu gibi MOSFET’ler ve arka panel giriş/çıkış yuvalarının arasına yerleştirilmiş:
24 pin güç girişi ile, dahili USB 3.0 yuvası arasında görünen küçük switch, anakartın çift BIOS’u arasındaki geçişi sağlıyor. İlk BIOS’u günlük kullanımlar, diğerini ise hızaşırtma seçenekleri için organize edebilirsiniz:
Yatay konumlandırılan 8 adet SATA yuvasının 6’sı Z87 yongasetine, diğer ikisi AsMedia ASM1061 kontolcüsüne bağlı. En sağdaki yuva ise, kasanın ön panel USB 3.0 bağlantısı için kullanılıyor:
MOSFET soğutucularında gördüğümüz ve üzerine ejderha figürü işlenmiş düşük profilli, geniş alanlı alüminyum soğutucu blok, yongasetinin ısısını etkin şekilde dağıtıyor:
Z87 yongasetiyle birlikte anakartın güneyine doğru hareketlenen OC GENIE butonu, MSI’ın otomatik hızaşırtma sistemi. Eğer BIOS’da ince ayarlarla uğraşmak istemiyorsanız, sadece bu butonu kullanarak makul seviyelerde hızaşırtma yapabiliyorsunuz. Hemen yanında ise uzay montaj çalıştırmada hayli işe yarayan açma/kapama ve reset butonları yer alıyor:
Buton grubunun sağındaki OC switch, Turbo ve Gaming modları olmak üzere iki farklı hızaşırtma profili arasında geçişi sağlıyor. Hemen yanındaki GO2BIOS butonu, açılış sırasında klavyedeki “DEL” tuşuna basmadan direkt olarak BIOS ekranına ulaşabilmenizi sağlayan pratik bir yardımcı. Küçük gösterge paneli ise, sistemde oluşan hataların kodlarını veriyor. Kodların ne anlama geldiğini öğrenmek için kullanım kılavuzuna başvurabilirsiniz
MSI Z87-GD65 Gaming’in 3 x USB 2.0 ve 1 x IEEE 1394 dahili bağlantıların yanında, bileşen soğutmada kullanılan fanlar için 5 adet fan soketi yer alıyor.
Üretim amacı gereği oyun ve hızaşırtma konusunda iddialı olan anakart, aynı zamanda yüksek kaliteli ses kapasitörleri, dahili 600Ω kulaklık amplifikatörü, altın kaplama analog ses çıkışları, elektromanyetik girişime karşı korumalı ses yongasından oluşan ve MSI’ın Audio Boost olarak adlandırdığı yüksek ses kalitesi sunan bileşenlerle geliyor. Üzerinde Audio Boost yazan koruyucunun altında ise Realtek ALC1150 yongası bulunuyor:
Anakartın tamamında kullanılan alüminyum çekirdekli katı kapasitörler (Dark Cap’s), düşük ESR değerleri ile en az 10 yıl sorunsuz çalışma garantisi veriyor:
Arka paneldeki giriş/çıkışlar şu şekilde:
- PS/2 (klavye/fare)
- 2 x USB 2.0
- 4 x USB 3.0
- BIOS resetleme butonu
- Optik ve koaksiyel ses çıkışları
- HDMI, DVI ve VGA görüntü çıkışları
- LAN (RJ45)
- Analog ses çıkışları
Merak edenler için anakartın arka yüzü:
Kutu İçeriği
Kutu içeriğinde bulunanlar:
- Kullanım kılavuzu
- Sürücü CD’si
- SLI köprüsü
- 4 adet SATA kablosu
- Anakart arka çıkış plaketi
- Güç ölçüm ara kabloları
- USB/ön panel soketleri
- “Burada yokum” kapı kolu yazısı
BIOS

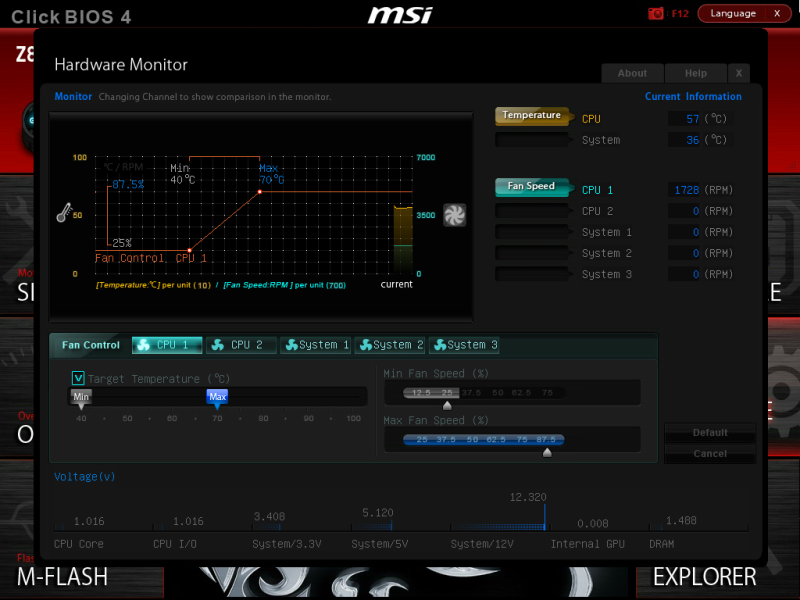

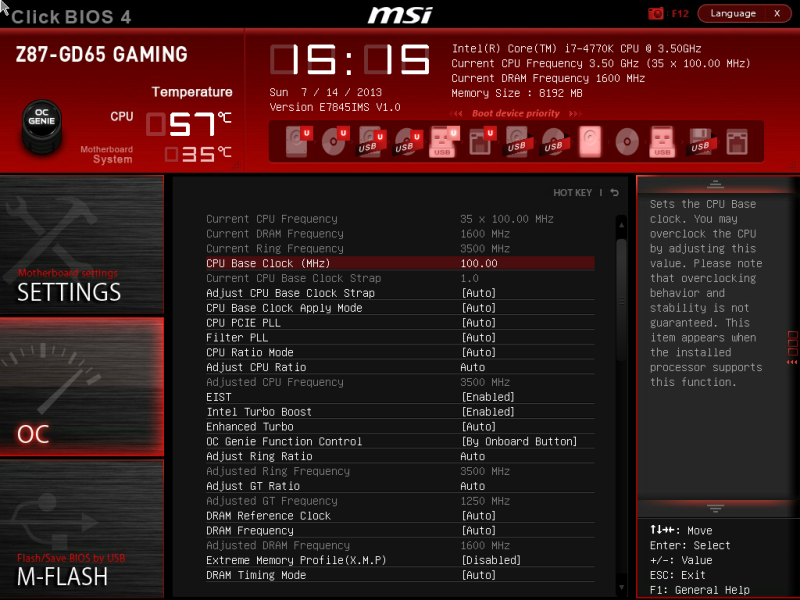

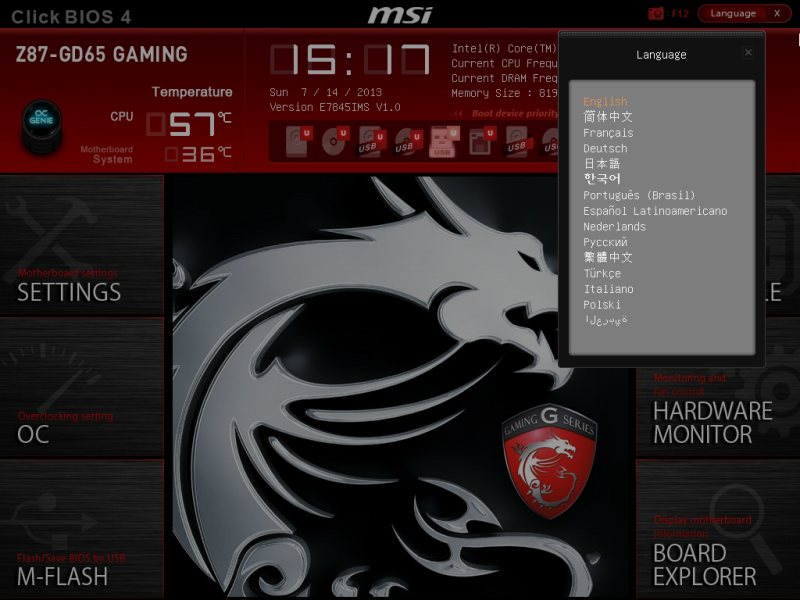

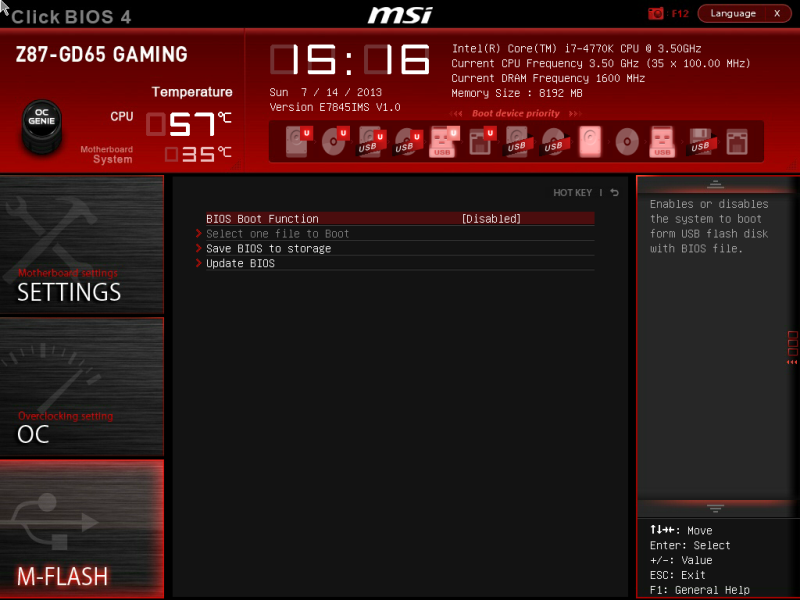

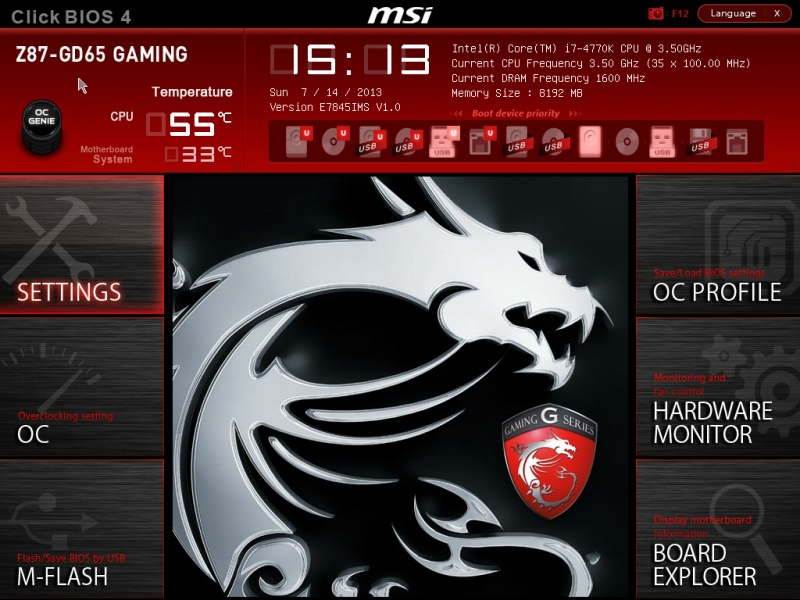

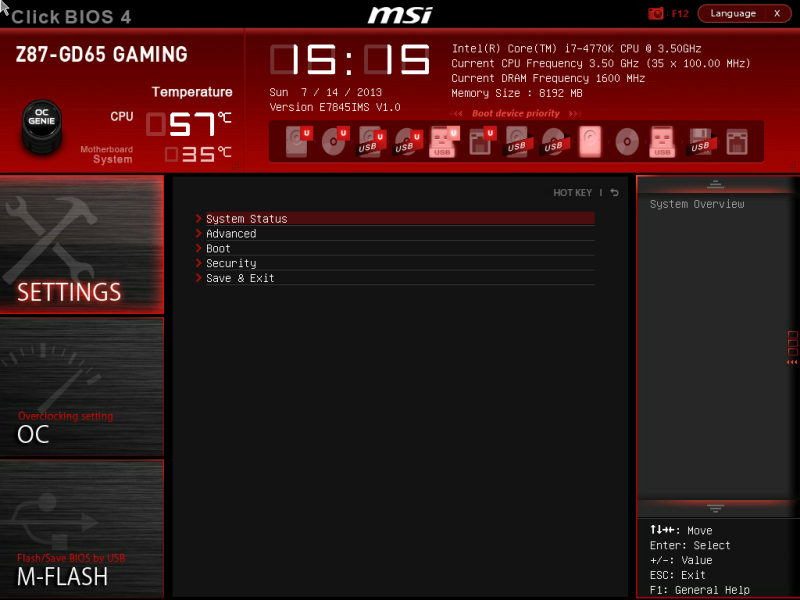

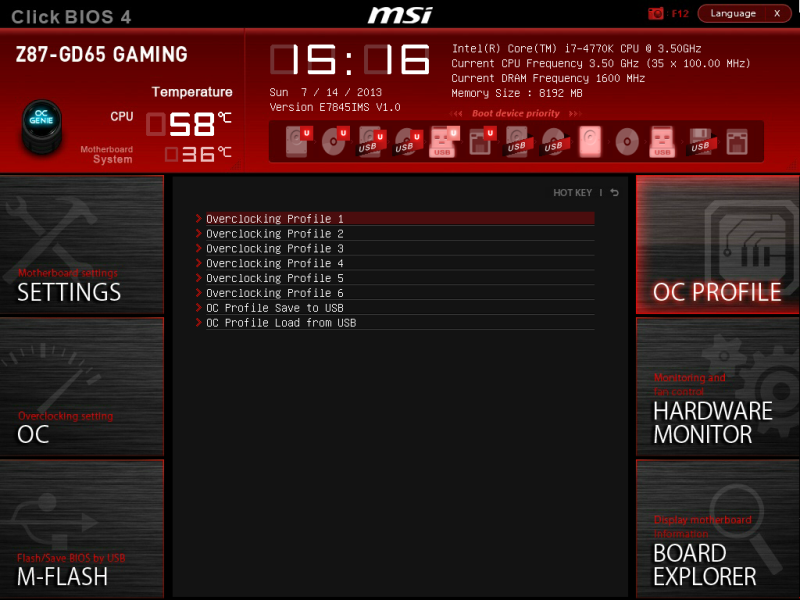

Anakartın “Gaming” temasına uygun şekilde hazırlanan ClickBIOS 4 BIOS sürümü UEFI BIOS, kullanıcı dostu bir arayüze sahip. İlave olarak dokunmatik ekran desteği var ve arayüz buna uygun tasarlanmış. Bunun yanında ek bir yazılımla Windows üzerinden BIOS’u kontrol edebiliyorsunuz. Seçilen ayarların aktif olması için sistemi yeniden başlatmak gerekiyor.

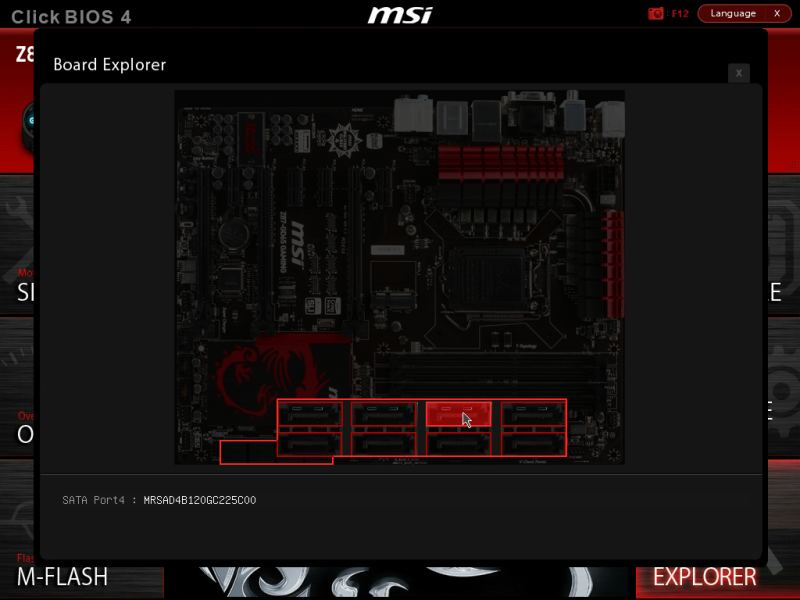

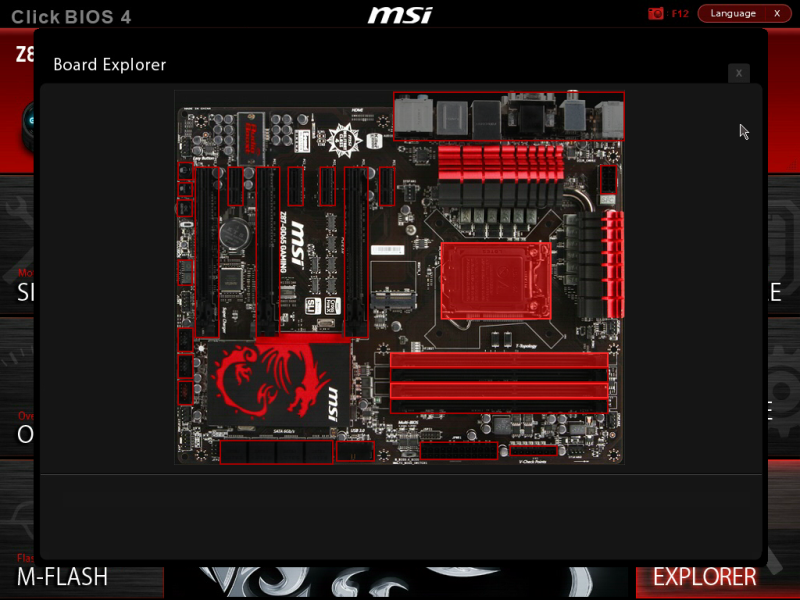

Daha önce incelediğimiz MSI Z87 MOPOWER MAX’de de yer alan ve anakart üzerindeki bileşenler hakkında bilgi veren görsel arayüz, ClickBIOS 4 sürümüyle birlikte Z87 -GD65’e ilave edilmiş. Yapmanız gereken, fare imlecini bilgi almak istediğiniz bileşen üzerine getirmek:
Yazılım
MSI’IN anakartları, kaliteli malzeme ve zengin kutu içeriği haricinde kullanıcı dostu pek çok yazılımla geliyor. Bunlardan ilki olan Live Update 5′i kullanarak, sistem sürücülerini ve MSI yazılımlarının güncellenmesini otomatik yada manuel olarak yapabiliyorsunuz:
Extreme Tuning Utility, hızaşırtma öncesi ve sonrası, bileşenler hakkında detaylı bilgi verebilen bir yardımcı:
Online oyunlar sırasında, trafiği tanıma ve öncelik verme yardımıyla yüksek ping oluşumunu engelleyen MSI’ın Killer Network ağ bağlantısını kontrol eden yazılım:
Super RAID, MSI’ın dizüstü sistemler için geliştirip daha sonra masaüstüne terfi ettirdiği, RAID kombinasyonları yanında Intel Rapid Start, Smart Response ve Smart Connect kurulumlarına yardımcı olan küçük bir yazılım:
MSI Video GENIE yazılımı, film izlerken karanlık bölgelerin izlenilebilir seviyede parlaklığını artıyor.
Click BIOS 2 yazılımı ile Windows üzerinden BIOS’a girip, hızaşırtma dahil tüm seçenekleri kontrol altında tutabiliyorsunuz. Ancak yaptığınız ayarlar, Windows’un tekrar başlatılmasından sonra aktif oluyor:
Sonuç
Fark ettiyseniz, bu incelemede performans testleri bölümüne yer vermedik. Bunun nedeni: aynı yongasetine sahip farklı markalardan anakartların neredeyse birebir benzerlik göstermeleri.
Yongasetleri temel olarak SATA, USB ve PCIe arayüzlerini, ikincil olarak ağ bağlantısı, ses ve üretici firmaya ait özellikleri kontrol ederler. Anakartlar arasındaki performans farklılıkları genellikle işlemciye gömülü bellek ve PCIe kontrolcülerindeki gelişmelerle orantılı olarak değişkenlik gösterir. Bu yüzden; aynı yongasetine sahip farklı modellerle yapılan testlerin sonuçları da aynı çıkacaktır.
MSI Z87-GD65’e gelirsek; anakart, Smart Response, Smart Connect, Rapid Start ve Extreme Tuning gibi Intel’in Z87 yongasetine dahil ettiği uygulamaları standart olarak destekliyor. İlave olarak, 4 adet slotta toplam 32GB 3000MHz’e kadar (hızaşırtma ile) bellek kullanımı, HDMI/DVI/VGA dahili görüntü çıkışları, dahili USB 3.0 yuvası ve toplam 7 adet PCIe (3 x PCIex16 – 4 x PCIex1) genişleme yuvası ve henüz yaygınlaşmayan ama talebin artması ile öncelikli olarak tercih edilecek mSATA yuvası, anakartın diğer özellikleri arasında.
Geçen hafta incelediğimiz Z77A-GD65 gibi, online oyunlar ve yüksek kaliteli medya akışları için maksimum ağ performansı sağlayan Killer Ethernet ve yüksek frekanslı farelerin (500 – 1000 Hz) tepki süresini 8 ms’den 1 ms’ye kadar düşüren Gaming Device Port, MSI’ın Gaming serisine dahil ettiği iki adet farkındalık sağlayan ekstra.
Satın alma aşamasında; eğer kullanıyor olduğunuz eski sistemi terfi ettirerek Haswell mimarisine geçiş yapmayı düşünüyorsanız, MSI Z87-GD65 Gaming ortalama 225$’lık etiketi ile orta/üst segmentte yer alan, ancak üst seviye özellikleri bünyesinde barındıran bir model. İçerinde yer alanı pek çok ekstra özellik ile, kullanıcılarının isteklerini fazlasıyla karşılayabilecek modeli Technopat olarak tavsiye ediyoruz.
