MSI GTX 760 HAWK İncelemesi

In İncelemeler by Haluk Sekendiz4 Comments

MSI’ın orta/üst segmentteki hızaşırtılmış modeli GTX 760 HAWK’ı inceliyoruz.

MSI GTX 760 HAWK (2)

Ürün Özellikleri

  • Grafik yongası: GK104
  • Üretim teknolojisi: 28 nanometre
  • Çekirdek hızı: 1111/1176MHz
  • Bellek miktarı: 2048
  • Bellek hızı: 1502MHz (efektif 6008MHz)
  • Bellek tipi: GDDR5
  • Bellek arayüzü: 256 bit
  • Bant genişliği: 192.3
  • TDP değeri: 170 watt
  • Güç girişi: 2 x 8  6 pin
  • Görüntü çıkışları: 2 x DVI, 1 x Display Port, 1 x HDMI

Nvidia’nın, GTX 660 Ti’ın yerine konumlandırdığı ve  bir önceki neslin tepe modeli olan GTX 680 ile aynı GPU’ya; yani GK104’e sahip olan GTX 760, 6 adet SMX kümesi, 1152 adet Cuda çekirdeği ve 96 doku haritalama birimi ile orta segmenti hedefleyen bir ekran kartıydı. Nvidia’nın referans tasarım GTX 760’ında GPU hızı 980, bellek hızı ise 1502MHz olarak belirlenmişti.

İncelemeye gelen MSI GeForce GTX 760 HAWK ise, MSI’ın Gaming ve Lightning serileri arasına konumlandırılan ve daha önce incelediğimiz pek modelinde olduğu gibi fabrika çıkışı hızaşırtılmış bir kart. Referans tasarımdaki 980 MHz olan GPU hızı 1111MHz’e (Boost Clock ile 1176MHz) çıkartılıp, bellek hızı 1502MHz (efektif 6008MHz) olarak korunmuş. GDDR5 bellek kapasitesi ise 2 GB.

Twin Frozr IV soğutma sistemine sahip olan GTX 760 HAWK, diğer ekran kartlarında kullanılan standart fanlara göre %20 daha fazla hava akışı sağlayan 10 cm çapında “Blade” tarzı çift fana ve 8 mm çapındaki “SuperPipe” ısı borularına sahip. Twin Frozr, yüksek soğutma performansı yanında, kullanıcılarının rahatsız etmeyen bir gürültü seviyesi ile çalışıyor. Bunun yanında, MSI’ın “Dust Removal” adını bir uygulama sayesinde, sistem kapanırken fanlar ters çalıştırılarak soğutma bloğunda biriken tozların karttan uzaklaştırılmasını sağlanıyor. MSI GTX 760 HAWK (1)gpuz

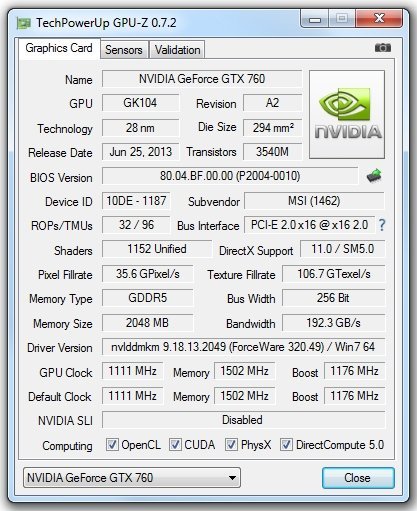

MSI GTX 760’ın teknik özellikleri

SLI köprü bağlantıları:

MSI GTX 760 HAWK (7)

Nvidia’nın referans tasarım GTX 760 modelinde, kartın ihtiyaç duyduğu ortalama 170 watt’lık güç ihtiyacı 2 x 6 pinlik güç girişleri ile sağlanıyordu. Ancak fabrika çıkışı hızaşırtılmış MSI GTX 760 HAWK’da, kartın artan güç ihtiyacı için girişler 2 x 8 pin olarak tasarlanmış: MSI GTX 760 HAWK (4)

Soğutucunun hemen altındaki bu üç bağlantı hızaşırtmacıları ilgilendiriyor. Bu yuvalara multimetrenizi bağlayarak kart üzerindeki üç farklı voltajı ölçümleyebiliyorsunuz. Bu noktalara bağlanan soket ve kablo uçları kutu içeriğinde mevcut: MSI GTX 760 HAWK (6)

Arka yüz, kartın çalıştığı sırada dışarıdan gelecek herhangi bir tehlikeli fiziksel teması engellemek amacıyla alüminyum bir malzeme ile izole edilmiş. Bu tür girişimleri, MSI’ın üst seviye modellerinde sıklıkla görüyoruz:

MSI GTX 760 HAWK (5)

Kartın dış dünya ile iletişimini sağlayan 2 x DVI, HDMI ve Display Port çıkışları: MSI GTX 760 HAWK (3)

Yukarıda bahsettiğimiz Twin Forzr IV tarzı soğutma sistemi:

MSI GTX 760 HAWK (9)
GTX 760 HAWK’ın üzerinde bulunan 10 cm çapındaki ve standart fanlara göre %20 daha verimli çalışan 2 adet fan:

MSI GTX 760 HAWK (8)

Her biri 8 mm kalınlığındaki 5 adet nikel kaplı bakır ısı boruları ve yine nikel kaplı bakır taban, GPU’da oluşan ısıyı alüminyum soğutucu gövdesine ulaştırıyor:

MSI GTX 760 HAWK (14)

Soğutucu çıkartıldığı zaman, bellek/MOSFET’leri tamamen kaplayan ve bu bileşenlerin soğutulmasına yardımcı olan alüminyum bir ısı dağıtıcı blok görüyoruz:

MSI GTX 760 HAWK (10)

Devre kartı:

MSI GTX 760 HAWK (11)

Nvidia GTX 770, 680, 670 ve 660 Ti’da da kullanılan GK104 GPU’su:

MSI GTX 760 HAWK (12)

6 fazlı güç devresi, GPU’yu sağlıklı/dengeli akımla besleme görevini üstleniyor:

MSI GTX 760 HAWK (13)

1502MHz hızda çalışan 2048MB sığaya sahip GDDR5 bellekler Hynix’den:

MSI GTX 760 HAWK (15)

Kutu İçeriği

MSI GTX 760 HAWK (16)

MSI GTX 760 HAWK’ın kutu içeriğinde bulunanlar:

  • Hızlı kurulum kılvuzu
  • Sürücü CD’si
  • 2 adet 6 pin/8 pin çevirici
  • 3 adet ölçüm kablosu
  • DVI/VGA çevirici

MSI GTX 760 HAWK (17)
