Ürün Özellikleri
- Grafik yongası: GK110
- Üretim teknolojisi: 28 nanometre
- Çekirdek hızı: 876/928MHz
- Bellek miktarı: 3072MB
- Bellek hızı: 1750MHz (efektif 7000MHz)
- Bellek tipi: GDDR5
- Bellek arayüzü: 384 bit
- Bant genişliği: 336GB/s
- TDP değeri: 250 watt
- Güç girişi: 1 x 8 pin, 1 x 6 pin
- Görüntü çıkışları: 2 x DVI, 1 x Display Port, 1 x HDMI

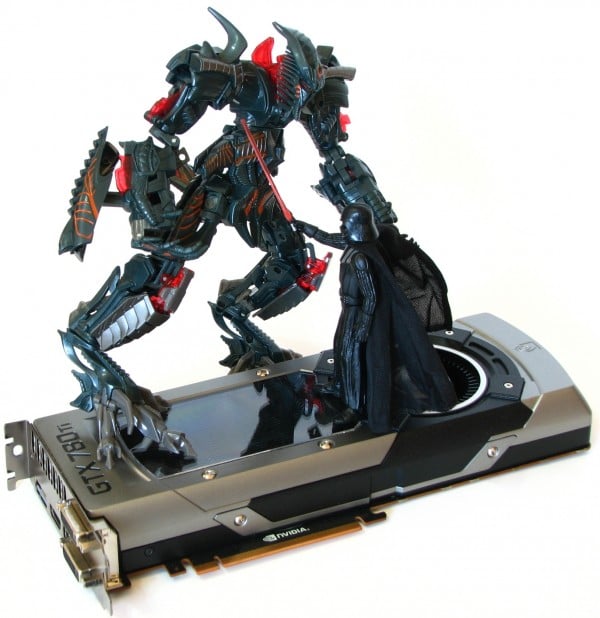

İncelemeye gelen örnek, Nvidia’nın referans tasarım modeli. Daha önce GTX Titan′da kullanılan; akış işlemci sayısı, doku haritalama birimi ve saat frekansı artırılmış GK110 GPU’su standart olarak 876MHz, GPU Boost ile 928MHz’de çalışıyor. GTX Titan’dan farklı olarak GDDR5 bellek sığası 3GB. Sığa az olmasına rağmen bellekler, Nvidia’nın daha önce GTX 770 modelinde olduğu gibi 1750MHz’lik (efektif olarak 7000MHz) yüksek bir hıza sahip. GPU ve bellek hızlarındaki artış, bantgenişliğini 336GB/s’ye, doku doldurma hızını ise 210.2GTexel/s’ye çıkartmış.
SLI köprü bağlantıları:
Kartın 250 watt’lık güç ihtiyacını karşılayan 8 ve 6 pinlik güç girişleri:
GTX 780 Ti’ın dış dünya ile iletişimini sağlayan 2 x DVI, HDMI ve Display Port yuvaları:
Arka yüzde göze çarpan detay; GTX Titan’da arka yüzde de yer alan belleklerin GTX 780 Ti’da yer almaması:
Nvidia’nın ilk olarak GTX Titan ve ardından GTX 7XX serisinde kullandığı referans tasarım soğutucunun gövdesi tamamen magnezyum alaşımlı alüminyumdan üretilmiş. İlk etapta sadece estetik kaygılarla bu tür bir girişimin yapıldığı zannedilebilir, ancak kart tam yükte iken soğutucuya temas ettiğinizde GPU’nun sıcaklığını rahat bir şekilde hissedebiliyorsunuz. Bu tasarımın tek amacı; GPU’ya temas eden bloğun aldığı ısının dağıtılması için, yüzey alanı geniş olan gövdenin de kullanılması:
Referans tasarım soğutucularda sıklıkla karşılaştığımız blower tip fanlar gürültülü çalışmaları ile tanınır. Ancak sonraki sayfalarda göreceğiniz üzere kart tam yükte iken fanı, kullanıcısını rahatsız etmeyecek seviyede gürültü üretiyor:
Metal gövde üzerindeki GeForce GTX logosu…
…kart çalışmaya başladığı anda devreye giren Nvidia yeşili LED’ler yardımıyla aydınlatılıyor:
Kasa içindeki havanın, fan yardımıyla kart içine çekildiği bölümdeki küçük blok, MOSFET’lerin serinletilmesinden sorumlu:
Soğutucunun arka bölümünde yer alan termal pad’ler, hararetli çalışan bellek ve MOSFET’lerin ısısını soğutucunun gövdesine aktarıyor:
GK110 GPU’sunu soğutan ve üzerinde çok sayıda ince alüminyum yaprak bulunan blok:
Soğutucunun altındaki devre kartı:
GTX Titan ve GTX 780’den sonra, inceleme konumuz olan GTX 780 Ti’da kullanılan GK110 GPU’su:
Efektif olarak 7GHz’de çalışan 3GB sığalı bellekler Samsung’dan:
GPU’nun sağlıklı akımla beslenmesini sağlayan 6 fazlı güç devresi:
