MSI Z87M Gaming Anakart İncelemesi

In İncelemeler, Öne Çıkanlar by Haluk Sekendiz2 Comments

MSI’ın oyuncu kitlesi için tasarladığı Gaming serisinden Micro-ATX formundaki anakartı Z87M Gaming’i inceliyoruz.

MSI Z87M Gaming (28)

Ürün Özellikleri

  • Marka: MSI
  • Model: Z87M Gaming
  • Yonga seti: Intel Z87
  • İşlemci desteği: Intel LGA 1150 yuvasına uyumlu 4. nesil Pentium, Core i3, i5 ve i7 işlemciler
  • Bellek desteği: 4 x DIMM, maksimum 32GB, DDR3 1333, 1600, OC ile 3000MHz
  • Genişleme yuvaları: 2 x PCIex16, 2 x PCIex1
  • Depolama: 6 x SATA 6Gb/s
  • RAID: 0, 1, 5 ve 10
  • Ses: Realtek ALC1150
  • Ağ: Killer E2205 Gigabit LAN
  • Arka panel bağlantıları: PS/2, 2 x USB 2.0, 2 x eSATA, 6 x USB 3.0, HDMI/Display Port, optik/analog ses çıkışları, LAN (RJ45)
  • Dahili bağlantılar: 2 x USB 2.0, 1 x USB 3.0, 4 x fan bağlantı yuvası,
  • Form faktörü: Micro ATX,  244 x 244mm

MSI’ın ilk olarak; Ivy Bridge platformu ve 7 serisi yongasetli anakartları ile birlikte kullanıcılarının beğenisine sunduğu Gaming, üst düzey bileşenlerden oluşan ve öncelikli olarak oyuncular için tasarlanmış anakart modellerinden oluşan bir seri. Z87M Gaming ise, daha önce incelemelerini yaptığımız tepe seviyesi Z87-GD65 ve ailenin en küçük bireyi Mini-ITX formundaki Z87I Gaming arasına konumlandırılan Micro-ATX formunda bir anakart. Z87M Gaming; MSI’ın tüm Gaming serisinde kullandığı; DrMOS II, Hi-c CAP, SFC ve Solid CAPS gibi Military Class IV (askeri sınıf) sınıfındaki sağlam ve dayanıklı bileşenlere sahip. Çift kanal destekli 4 adet slotta maksimum 32GB 3000MHz’e kadar (hızaşırtma ile) bellek desteği, 4 adet genişleme yuvası, 6 adet SATA portu, SLI/CrossFire kombinasyonları ve geniş hızaşırtma seçenekleri gibi Z87 yongaseti ve Haswell işlemcilerin barındırığı pek çok özelliği taşıyor. MSI Z87M Gamig (1) Z87M Gaming’in işlemci yuvası, tüm 8 serisi yongasetli anakartlarda olduğu gibi LGA 1150 destekli. Burada; 4. nesil Pentium, i3, i5 ve i7 işlemcileri kullanabiliyoruz: MSI Z87M Gamig (2) İşlemci yuvasının çevresindeki 8 adet güç regülatörü, özellikle hızaşırtma sırasında işlemciyi sağlıklı/dengeli akımla besleme görevini üstleniyor. Gaming serisinin ruhuna uygun siyah-kırmızı kombinasyonu ile renklendirilen geniş soğutma yüzeyine sahip iki adet pasif soğutucu, birbirine ısı borusu ile irtibatlanmış durumda. Pasif soğutucuların yüksekliği 29 mm civarında ve yüksek profil işlemci soğutucuları ile çakışma ihtimali düşük: MSI Z87M Gamig (3) “Ejderha” şeklinde tasarlanan soğutucuların estetik görünümü: MSI Z87M Gamig (17) Çift kanal renklendirilmesi yapılmayan toplam 4 adet yuva maksimum 32GB’lık bellekleri destekliyor. 1333 ve 1600MHz bellekleri standart, 3000MHz’e kadar olanları ise BIOS’daki XMP profili yardımıyla kullanabiliyoruz. MSI’ın pek çok anakart modelinde kullandığı ve hayli ergonomik yapıdaki tek tırnaklı bellek yuvaları sayesinde; bellek yuvalarına yakın olan PCIex16 yuvasına takılacak ekran kartı, bellek söküm/takımlarında rahatsız edilmiyor. MSI Z87M Gamig (4) Bellek yuvalarının doğusunda yer alan OC GENIE butonu, MSI’ın otomatik hızaşırtma sistemi. Eğer BIOS’da ince ayarlarla uğraşmak istemiyorsanız, sadece bu butonu kullanarak makul seviyelerde hızaşırtma yapabiliyorsunuz. Hemen yanında ise uzay montaj çalıştırmada hayli işe yarayan açma/kapama ve reset butonları yer alıyor. En soldaki Küçük gösterge paneli ise, sistemde oluşan hataların kodlarını veriyor. Kodların ne anlama geldiğini öğrenmek için kullanım kılavuzuna başvurabilirsiniz: MSI Z87M Gamig (5) Anakart çalışmaya başladığı andan itibaren aydınlatılan buton gurubu: MSI Z87M Gamig (20) Bellek yuvalarının kuzeyine yerleştirilen OC-Switch, OCGenie’de olduğu gibi hızaşırtma için kullanılan alternatif diğer bir yardımcı: MSI Z87M Gamig (21) Bellek yuvalarının doğusunda ve buton grubunun solunda yer alan 19 pin USB 3.0 yuvasının yanında 24 pin güç girişi bulunuyor: MSI Z87M Gamig (6) İlave 8 pinlik güç girişi ise, pek çok anakartta olduğu gibi MOSFET’ler ve arka panel giriş/çıkış yuvalarının arasına yerleştirilmiş: MSI Z87M Gamig (14) Yatay konumlandırılan 6 adet SATA yuvasının tamamı Z87 yongasetine bağlı. Bu yuvalara bağlı sürücülerle RAID 0, 1, 5 ve 10 kombinasyonları yapılabiliyor: MSI Z87M Gamig (7) MOSFET soğutucularında olduğu gibi ejderha teması kullanılan geniş yüzeye sahip yongaseti soğutucusu: MSI Z87M Gamig (8) Pasif soğutucunun diğer bir görsel özelliği ise; anakartın çalışmaya başladığı anda devre giren  arka aydınlatmalı MSI logosu: MSI Z87M Gamig (19) Birden fazla ekran kartı kullanımı yani SLI ve CrossFire kombinasyonlarında, ekran kartlarının çift,üç slot kaplayan soğutma birimleri düşünülerek, PCIex16 yuvalarının arasına toplam 2 adet PCIex1 yuvası yerleştirilmiş. PCIe 3.0 spesifikasyonuna sahip PCIex16 yuvaları tek kartta x16, çift kartta x8-x8 bantgenişliği sunuyor. Diğer iki adet PCIex1 yuvası ise, ilave edilecek diğer kartlar için göreve hazır: MSI Z87M Gamig (9) Oyun ve hızaşırtma konusunda bir hayli iddialı olan anakart, aynı zamanda yüksek kaliteli ses kapasitörleri, dahili 600Ω kulaklık amplifikatörü, altın kaplama analog ses çıkışları, elektromanyetik girişime karşı korumalı ses yongasından oluşan ve MSI’ın Audio Boost olarak adlandırdığı yüksek ses kalitesi sunan bileşenlerle geliyor. Üzerinde Audio Boost yazan koruyucunun altında ise Realtek ALC1150 yongası bulunuyor: MSI Z87M Gamig (10) MSI AudioBoost’u destekleyen yüksek kaliteli ses kapasitörleri: MSI Z87M Gamig (11) Realtek ALC1150  ses yongasının yanından çıkan sarı renkli “yol”, kullanıcıya analog ve optik ses soketlerinin yerini gösteriyor: MSI Z87M Gamig (18) Z87M Gaming’in güneyine yerleştirilen 2 x USB 2.0 yuvası haricinde anakart üzerinde toplam 4 adet fan yuvası yer alıyor: MSI Z87M Gamig (13) Anakartın tamamında kullanılan alüminyum çekirdekli katı kapasitörler (Dark Cap’s), düşük ESR değerleri ile en az 10 yıl sorunsuz çalışma garantisi veriyor: MSI Z87M Gamig (12) Arka paneldeki giriş/çıkışlar ise:

  • PS/2 (klavye/fare)
  • 6 x USB 3.0
  • 2 x USB 2.0
  • 2 x HDMI
  • Display Port
  • 2 x eSATA
  • Optik/analog ses çıkışları
  • LAN (RJ45)
  • BIOS resetleme butonu

MSI Z87M Gamig (15) Merak edenler için anakartın arka yüzü: MSI Z87M Gamig (16)

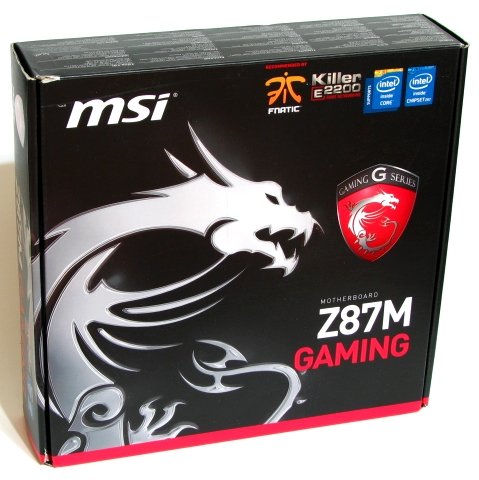

Kutu İçeriği

IMG_3813 MSI Z87M Gaming’in kutu içeriğinde bulunanlar:

  • Kullanım kılavuzu
  • Hızlı kurulum broşürü
  • Sürücü CD’si
  • 4 adet SATA kablosu
  • SLI köprü bağlantısı
  • Anakart giriş/çıkış yuva metali
  • USB/Ön panel bağlantı aparatları
  • Gamer çıkartması

IMG_3816
