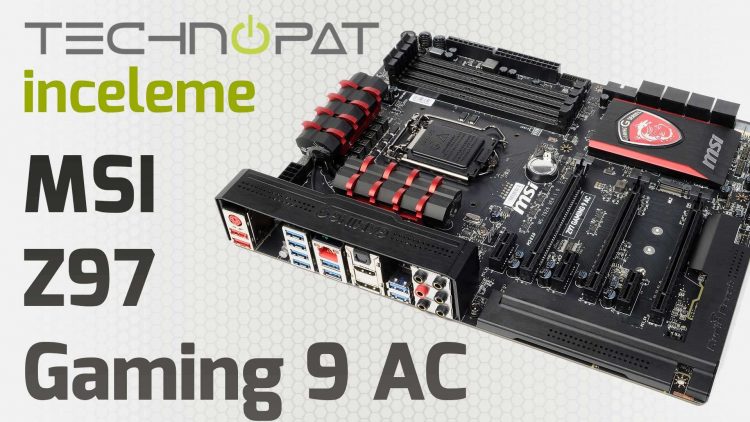

MSI’ın Gaming serisi Z97 yonga setli anakartları arasındaki en üst model olan Z97 Gaming 9 AC modelini inceliyoruz.
MSI özellikle de Z97 yonga seti ile birlikte başarılı bir isimlendirme politikası izleyerek anakartlarının sınıflandırmasını anlaşılır bir hale getirdi. Intel’in Core işlemcileri gibi 3, 5, 7 ve buna MSI’ın kendi eklemesi 9 rakamı ile anakart alacak kullanıcılar çok daha net bir tablo ile karşı karşıya. Fakat daha ince ayrıntı isteyenler için her daim Technopat incelemeleri birer rehber niteliğinde. Bu incelememizde de Z97 Gaming 9 AC modelini enine boyuna ele alıyoruz.
- 00:35 – 802.11ac desteği dolayısı ile model adında AC
- 01:40 – Haswell, Haswell Refresh, Broadwell işlemci desteği
- 02:00 – DDR3 3300 MHz bellek desteği, 32 GB kapasite
- 03:00 – Ses konusunda gelişmiş bir anakart
- 03:45 – Kutuya yakından bakış
- 04:35 – Kutu içeriği
- 05:15 – Intel WiDi modülü 802.11ac
- 09:50 – Anakarta yakından bakış
- 11:20 – Ses kartını parazitlerden koruyan kalkan
- 12:35 – WIMA FKP2 Decoupling Kapasitörler
- 14:35 – Japon Nichicon kapasitörler
- 15:20 – Realtek ALC1150 ses yongası
- 16:00 – C-Media CM6631A Ses Yongası
- 17:20 – PMC 1 Mbit Flash yonga
- 18:15 – Yüksek güçlü ses için harici Molex güç bağlantısı
- 19:30 – Wolfson WM8741 DAC
- 20:10 – Texas Instruments OPA1652 OP Amp
- 21:40 – Texas Instruments TPA6120A2 kulaklık amplifikatörü
- 20:20 – Hongfa HFD3 Anti-Popcorn Röle
- 23:00 – Cirrus Logic CS5346 ADC
- 25:25 – Killer E2205 Ethernet yongası
- 26:18 – M.2 portu ile 10 Gbit hız
- 27:05 – M.2 portunu SATA Express portuna çevirme
- 27:20 – Çift BIOS
- 27:50 – Ön USB 2.0, Fan, Buzzer ve diğer LED ve Swtich portları JFP1 ve JPF2
- 28:52 – JTPM1 ile TPM yongası takabilme
- 29:20 – SATA 6 Gbps portları Z97 yonga seti ve ASM1061 kontrolcü
- 31:30 – Z97 yonga setine bağlı ön USB 3.0 portları
- 32:15 – Voltaj kontrol noktaları
- 33:50 – OC Genie 4 ile kolay overclock
- 34:20 – Hi-C Cap ve Super Ferrite Choke
- 35:37 – PCI Express slotları
- 39:30 – DDR3 3300 MHz bellek yuvaları
- 40:45 – DDR3 anakarta GDDR5 ekran kartı takılır mı?
- 41:00 – Arka portlar
- 46:20 – Sonuç değerlendirme
işde kart budur (Y) inceleme için teşekkürler uzun zamandır araştırdığım bi board.Sli performansı nasıl dır bu anakartın? GPu usage lerini merak ediyorum keşke olsaymış.
SLI yapabilirsiniz. Ama üç kart birden takmanızı tavsiye etmiyoruz.
Recep bey bi iki tane olay takıldı incelemede cevaplarsanız sevinirim?
-Texas Instruments TPA 6120A2 kulaklık amplifikatörü Anakartın arkasındaki kulaklık çıkışına ”değilde” Kasanın üzerindeki Ön kulaklık çıkışınamı sadece güç veriyor ?
– Anakartın Sol attaki yatay kısmı Kasanın Ön paneldeki Kulaklık çıkışı içinmi tasarlanmış doğrumu anlamışım? Ki öyleyse Anakartın arkasındaki kulaklık çıkışı 6120a2 amp den yararlanmıyor.
Kısacası Ön paneldeki Kulaklık Ses çıkışı Anakartın arkasındaki ses çıkış gücünden dahamı fazla?
İnceleme için tekrardan Teşekkürler…
Ya abi bu ne hız?
Yine muhteşem bir inceleme. Teşekkürler Technopat. :)
teşekkür ederiz keyifle izlenilen muhtşem bir anlatım olmuş sizleri takipteyiz sürekli
Recep abi bu M.2 slotunda Msi sitesinde Turbo M.2 Gen3 x4 ile 32 gb/s hızdan bahsediyor. Bunu herhangi bir M.2 ssd taktı mı bu hıza ulaşabiliyor muyuz ? Ben yurt dışından M.2 ssd getireceğim de bu hızı görebilir miyim x99 Msi bir anakart ile ?
https://www.technopat.net/sosyal/konu/m-2-ssd-ile-turbo-m-2-gen3-x4-fark%C4%B1-hakk%C4%B1nda.118299/
10 numara bir inceleme olmuş hem bilgilendirici hemde yeni teknolojiler neler kullanılmş tek tek anlatmışsınız.
Özellikle ses kartı hakkında verdiğiniz bilgiler çok çok iyi. Ama bu kartın 300$ yurtdışı 900 lira Türkiye fiyatı var. Zaten bu paraya iyi bir anakart ve creative sound blaster zx ses kartı alınabiliyor.Gereksiz pahalı olmuş bence.
hoperlör seciminde tavsiyeniz nedir suanda LT z 5500 kullanıyorum onunda yaşı doldu rl ve rr hoperlorlerden hicbirzaman zevk alamadım sanki stero gibi geliyor bana bundan sonraki secimim sizce ne olmalı msela studyo monitor m audio vb gibi bişeymi yoksa bir ev sinema sistemi amfili bir sistemmi yamaha vb
Maximum bellek 32 gb galiba bence yetersiz ilerisi için 64 gb olmalı, teknoloji gün geçtikçe ilerliyor çünkü.
Ac ile ack arasındak fark nedir acaba?
videolarınız cok açıklayıcı oluyor sağolun , msi X99 incelemesi yapacakmsınz
X97 ile X99 arasında cok fark varmı ?
Recep_Baltas Abi Bu gaming 9 ack ile farkı nedir bunun
