Intel’in Skylake mimarili yeni işlemcileri için tasarlanan ASUS Z170 Deluxe anakartını derinlemesine inceliyoruz.
Haswell, Haswell Refresh, Broadwell ve en nihayetinde Skylake aramızda. 14nm üretim üretim sürecini Broadwell ile görüştük fakat Skylake bunu yepyeni bir mimari ile harmanlayıp bize sunuyor. Intel’in 6. nesil Skylake mimarisine bugün hoş geldin diyoruz. Bu mimari ile birlikte gelen birçok değişiklikten ilki bir Intel klasiği: yeni ve geriye dönük uyumsuz LGA 1151 soket. Bardağın dolu tarafından bakmak isteyenlere eski soğutucularını kullanmaya devam edebileceklerini belirtelim tabii ki.
Skylake uyumlu LGA 1151 anakartlar Z170 ve H170 yonga seti barındırıyor. Intel’in bu yonga setine verdiği kod ad Sunrise Point, yani güneşin yükseldiği nokta. Biz de bugün ASUS’un Z170 yonga seti üzerine temellendirilmiş en zengin özellikli anakartı Z170 Deluxe’e yakından bakıyoruz. Tabii ki Z170 Deluxe’ü incelerken Skylake ile gelen yeni özelliklerden bahsetmezsek olmaz. O zaman hep birlikte bu yeni yonga seti ne sunuyor ve ASUS buna ek olarak bizlere ne vaat ediyor bir bakalım.
- 00:13 – Intel 6. nesil Skylake işlemcilerle uyumlu
- 00:40 – Yeni LGA 1151 soket
- 01:02 – DDR4 bellek desteği
- 01:50 – 14nm üretim teknolojisi
- 01:12 – Intel Tick-Tock stratejisi
- 02:55 – Z170 ile 10 adet USB 3.0 desteği
- 03:03 – 6 adet USB 3.1 portu
- 03:24 – PCI Express NVMe SSD desteği ile PCI Express SSD RAID
- 03:51 – SATA arabiriminin limitlerine takılan SSD’lerin PCI Express arabirimi ile karşımıza çıkması ve akabinde bu SSD’lerden boot etmek için NVMe standardınıngeliştirilmesi
- 06:20 – NVMe nedir ?
- 07:14 – Z170 Deluxe anakartın kutusuna bakıyoruz
- 07:26 – World of Warships kruvazörü ve Premium üyelik hediyeli
- 07:45 – Z170 Sunrise Point PCH
- 08:00 – Intel Skylake işlemci desteği
- 08:30 – AMD CrossFire ve NVIDIA SLI desteği
- 08:37 – DTS Studio Sound ve DTS Connect desteği
- 08:43 – HDMI 2.0 çıkışı
- 08:51 – Windows 10 uyumlu sürücü ve yazılımlar
- 09:26 – Z170 Deluxe kutu arkası
- 09:36 – Z170 Deluxe Kutu içeriği
- 09:52 – Windows 7’nin USB 3.0 desteği yok, USB 3.0 sürücüsünü ayrı kurmak zorundasınız
- 10:30 – Arka brakette yenilenmiş tasarım
- 10:45 – Kolay işlemci montaj aparatı
- 11:12 – M.2 montaj vidaları
- 11:26 – Güç, Reset, HDD LED ve Power LED için kolay montaj aparatı
- 11:33 – 6 adet SATA kablosu
- 11:45 – NVDIA SLI köprüsü
- 11:51 – M.2 to U.2 dönüştürücü
- 11:57 – Çift bant 802.11ac için WiFi anteni
- 12:06 – M.2 X4 Mini adaptör
- 12:13 – NVMe destekli 2.5″ SSD’ler için M.2’den U.2’ye dönüştürücü
- 12:32 – Hyper M.2 X4 Mini PCI Express’ten M.2’ye dönüştürücü aparat
- 12:56 – M.2 2230, 2242, 2260, 2280 ve 22110 desteği
- 13:08 – M.2 ve Hyper Kit arasında geçiş için Jumper
- 13:57 – WiFi anteni (Düzeltme: Adaptörü değil! Adaptör anakartta yer almaktadır.)
- 14:14 – Arka plakada özel renk tasarımı
- 14:30 – Z170 Deluxe tasarımına yakından bakıyoruz

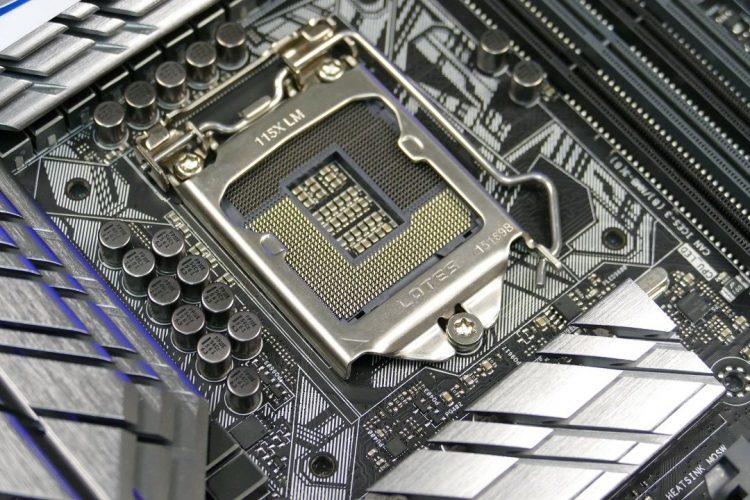

- 15:17 – LGA 1151 sokete yakından bakıyoruz
- 15:29 – LOTES üretimi soket
- 11:46 – Kolay montaj kiti
- 15:58 – Çift kanal DDR4 bellek mimarisi
- 16:35 – 64 GB RAM desteği
- 16:45 – 2133 MHz ila 3466 MHz (OC)
- 16:56 – 3 adet fiziksel PCIe x16 portu, 1 adet x16 hızında, 1 adet x8 hızında bir adet de x4 hızında çalışan port
- 17:33 – 4 x PCIe X1 portu
- 17:53 – X1 portları PCIe 2.0 standardında
- 18:16 – NVIDIA 2 yollu SLI ve AMD 3 yollu CrossFire
- 18:35 – 20 PCIe hattı desteği, çoklu ekran kartı modunda x8 + x8 çalışma
- 19:00 – Quad GPU desteği
- 19:33 – PCI Express yuvasına SSD takmak ve bu SSD’den boot etmek mümkün
- 20:01 -PCI Express SSD RAID Desteği
- HyperKit + PCIe NVMe SSD RAID
- HyperKit + Hyper M.2 X4 Mini RAID
- M.2 + Hyper M.2 X4 Mini RAID
- 20:20 – M.2 portu SATA Express portunun SATA bağlantıları ile ortak arabirimi kullankakta
- 21:28 – M.2 portunda hem PCIe hem de SATA standrdı desteği
- 22:01 – PCI Express RAID ile 3530.70 MB okuma ve 2768.35 MB yazma değerlerine ulaşılabilmekte
- 23:02 – 2242, 2260, 2280 ve 22110 M.2 SSD desteği
- 23:18 – SATA portlarına yakından bakış: OS Drive nedir ?
- 24:04 – Z170 yonga seti 6 adet SATA 6 Gbp/s desteği sunmakta
- 24:26 – En sağda yer alan SATA portları ASmedia kontrolcü ile kontrol edilmekte
- 24:38 – 6 adet USB 3.1 portu: 5 adet Type A ve bir adet Type C portu
- 25:22 – 1 adet USB 3.0 ve bir adet de USB 2.0 portu
- 25:35 – ASUS Key Express ve ASUS USB BIOS Flashback için USB portları
- 25:45 – DisplayPort ve HDMI 2.0 çıkışı
- 26:02 – Skylake VGA desteği kaldırıldı
- 26:14 – Optik ses çıkışı
- 26:18 – 3 x kablosuz ağ anteni ve Bluetooth 4.0 desteği – 1300 Mbp/s 802.11ac hız desteği
- 27:01 – Intel I219-V ve Intel I211-AT yongaları – 802.3az desteği
- 27:42 – ASUS Lan Guard ile yüksek gerilim koruması
- 28:00 – Aynı anda üç monitöre birden görüntü çıkışı alma
- 28:25 – ASUS Crystal Sound 3 özelliği
- 29:00 – Realtek ALC1150 ses yongası
- 29:21 – DTS Studio Sound ve DTS Connect teknolojileri desteği
- 29:50 – Japon Nichicon ses kondansatörleri
- 30:33 – Texas Instruments R4580I Amplifikatör
- 31:21 – UTC LD2117AG voltaj regülatörü
- 31:41 – Sağ ve sol kanalın izole edilmiş olması
- 32:18 – De-pop devresi ise patlama seslerinin önüne geçilmekte
- 32:36 – 112 dB SNR çıkışı, 104 dB SNR ses girişi ve 192 KHz 24 Bit kayıpsız ses
- 32:55 – AAFP ön ses çıkış bağlantısı: jak tespiti, çoklu akış ve jak yeniden yönlendirme desteği
- 33:53 – 20 faz işlemci güç beslemesi
- 34:30 – ON Semiconductor NTMFS4C06N MOSFET
- 35:08 – IDT 6V41538NLG Clock Generator – ASUS Pro Clock ile daha geniş Base Clock (BCLK) aralığı
- 36:34 – TPU yongası ile kolay overclock
- 36:54 – DIGI+ EPU ile güç tasarrufu
- 37:01 – W_PUMP ile sıvı soğutma pompası için özel bağlantı noktası
- 37:44 – Z170 PCH’a yakından bakış
- 38:02 – LED’ler ile 256 farklı renk ayarlayabilme ve LED’leri sıcağa göre ayarlayabilme
- 38:44 – TB_Header ile Thuberbolt kart desteği, Q_Code ile boot esnasındaki sorunlar hakkında ayrıntılı bilgi edinme
- 39:24 – TPM yongası takılarak donanımsal veri şifreleme desteği
- 39:56 – USB BIOS Flashback tuşu, BIOS sıfırlama tuşu, Reset ve güç tuşu
- 41:21 – Ön USB 3.0 portu, ön USB 2.0 portları
- 41:40 – CHA_FAN portuna kasa fanı bağlanabilir
- 42:00 – CPU_OV, CPU Over Voltage ile işlemciye aşırı voltaj verebilme imkanı
- 42:18 – DRCT, DirectKey ile doğrudan PC açılırken BIOS’a giriş
- 42:41 – EZ XMP ile Extreme Memory Profile’ı kolayva devreye sokun
- 42:50 – EPU ile güç tasarrufu
- 43:03 – TPU ile otomatik overclock
- 43:21 – TPU II modu için sıvı soğutma tavsiye edilir
- 43:48 – Ön USB 3.0 portu
- 44:00 – MemOK ile bellek uyum sorunlarını çözebilirsiniz
- 44:31 – Macro yongası ile Key Express özelliği
- Sonuç değerlendirme
- 45:24 – Artılar:
- ASUS Pro Clock ile üst düzey overclock
- 6 adet USB 3.1 portu
- 802.11ac kablosuz ağ hızı
- PCI Express ve M.2 RAID desteği
- Crytsal Sound 3 özelliği
- Zengin kutu içeriği
- 49:15 – Eksiler:
- Ön USB 3.1 portu yok
- Daha kaliteli MOSFET kullanılabilirdi
