MSI Prestige X570 Creation Anakart İncelemesi

In Video, Video İncelemeler by Berker Güngör1 Comment

MSI tarafından profesyonel kullanıcıların ihtiyaçları dikkate alınarak tasarlanan yeni Prestige X570 Creation anakartı detaylı olarak inceliyoruz.

Son birkaç yıldır bilgisayar donanım üreticileri ürünlerini özellikle oyuncuların ihtiyaçlarını karşılayacak şekilde tasarlıyorlardı. Gaming adı verilen bu sınıf kısa sürede gelişti ve zenginleşti. Ancak tabii ki bilgisayar kullanıcıları sadece oyunculardan oluşmuyor. Bilgisayarını başka amaçlarla kullanan çok büyük bir kitle var.

Profesyonel ve amatör içerik üreticileri de son yıllarda hayli büyüyen bir kullanıcı kitlesi haline geldi. Özellikle video içerik üretimine odaklanan bu kullanıcıların ihtiyaçları da oyunculardan daha farklı. Yüksek miktarda veri işlemesi ve depolaması gereken içerik üreticileri, bunun için genellikle profesyonel sunucu çözümlerine yönelmek zorunda kalabiliyorlardı.

Ancak sunucu çözümleri hem ucuz değiller, hem de piyasada kolay bulunmuyorlar. Ayrıca bu ürünlerdeki her teknolojinin de içerik üreticilere faydası olduğu söylenemez. Mesela hata düzeltme teknolojisine sahip RAM kullanımını gerektiren anakartlar hem pahalı, hem de içerik üreticileri için çok gerekli bir teknoloji değil.

MSI bu ve benzeri pek çok detayı dikkate alarak, içerik üreticiler için Creation adını verdiği bu yeni anakartı tasarlamış. Prestige ürün ailesinin bir üyesi olan Creation, X570 yonga setini kullanıyor ve AMD’nin yeni nesil Ryzen 3000 serisi işlemcileriyle tam uyumlu olacak şekilde geliştirilmiş.

MSI bu anakart üzerine yüksek sayıda USB portu ve SSD bağlantı noktası koyarak, içerik üreticilerin yüksek hızlı veri aktarma ve depolama ihtiyaçlarını karşılamayı hedeflemiş.

Teknik Özellikler:

  • Form Faktör: E-ATX
    • Anakartı monte ederken kasada yükseltme vidalarını yanlış yerde unutmuş olmanıza karşın bu yuvaların denk geleceği noktalarda devreler yeniden yönlendirilmiş.

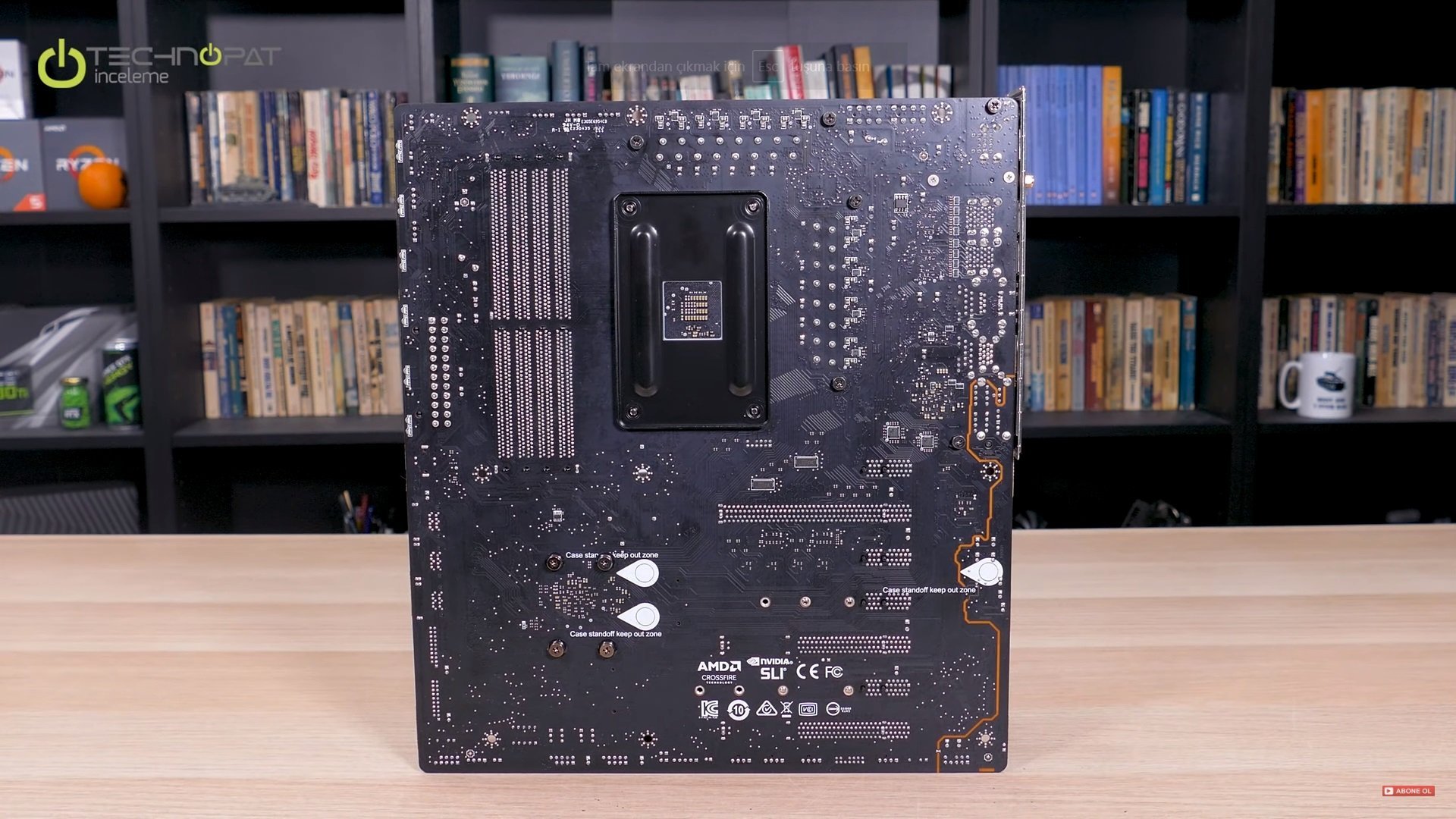

  • Dahili arka plaka
  • İşlemci Desteği: 2. ve 3. nesil AMD Ryzen işlemci ve Vega GPU’lu Ryzen APU’lar

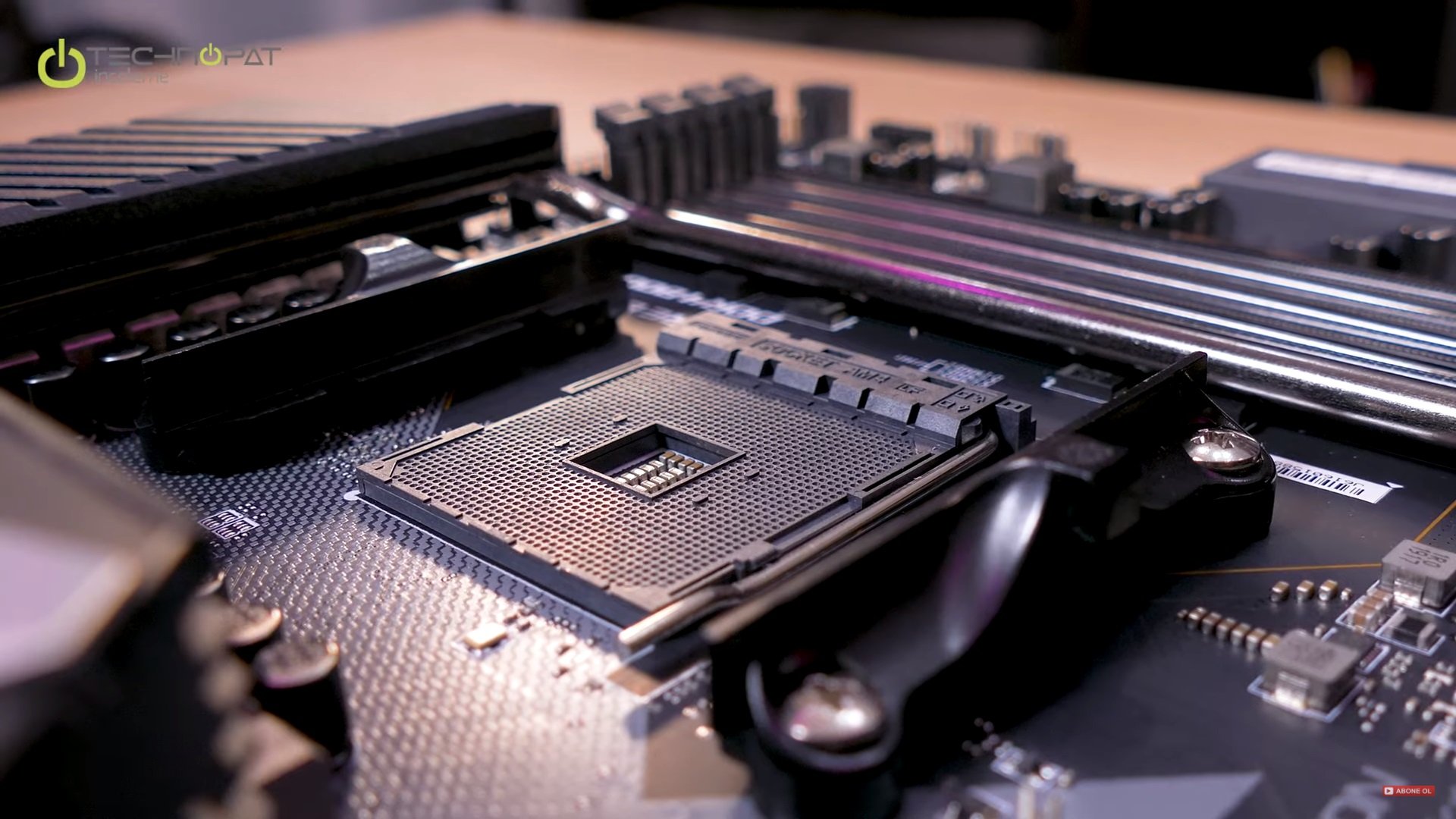

  • Soket: AM4
  • Yonga Seti: AMD X570

Bellek

  • 4 x DDR4 bellek yuvası
  • 128 GB’a kadar
  • 2. nesil Ryzen ile Frekans desteği:
    • JEDEC: 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 Mhz
    • A-XMP OC MODE: 3466 /3600 Mhz
  • 2. nesil Ryzen ile Frekans desteği:
    • JEDEC: 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 Mhz
    • A-XMP OC MODE: 3466 /3600/ 3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 Mhz
  • Çelik ile güçlendirilmiş yuvalar
  • DDR4 Boost
    • İyileştirilmiş bellek veriyolu
  • Çift Kanal Bellek Mimarisi desteği
  • ECC ve non-ECC bellek desteği
    • ECC bellekler de non-ECC modda çalışır
  • Intel Extreme Memory Profile (XMP) desteği
    • XMP LED ile doğrulanabilir

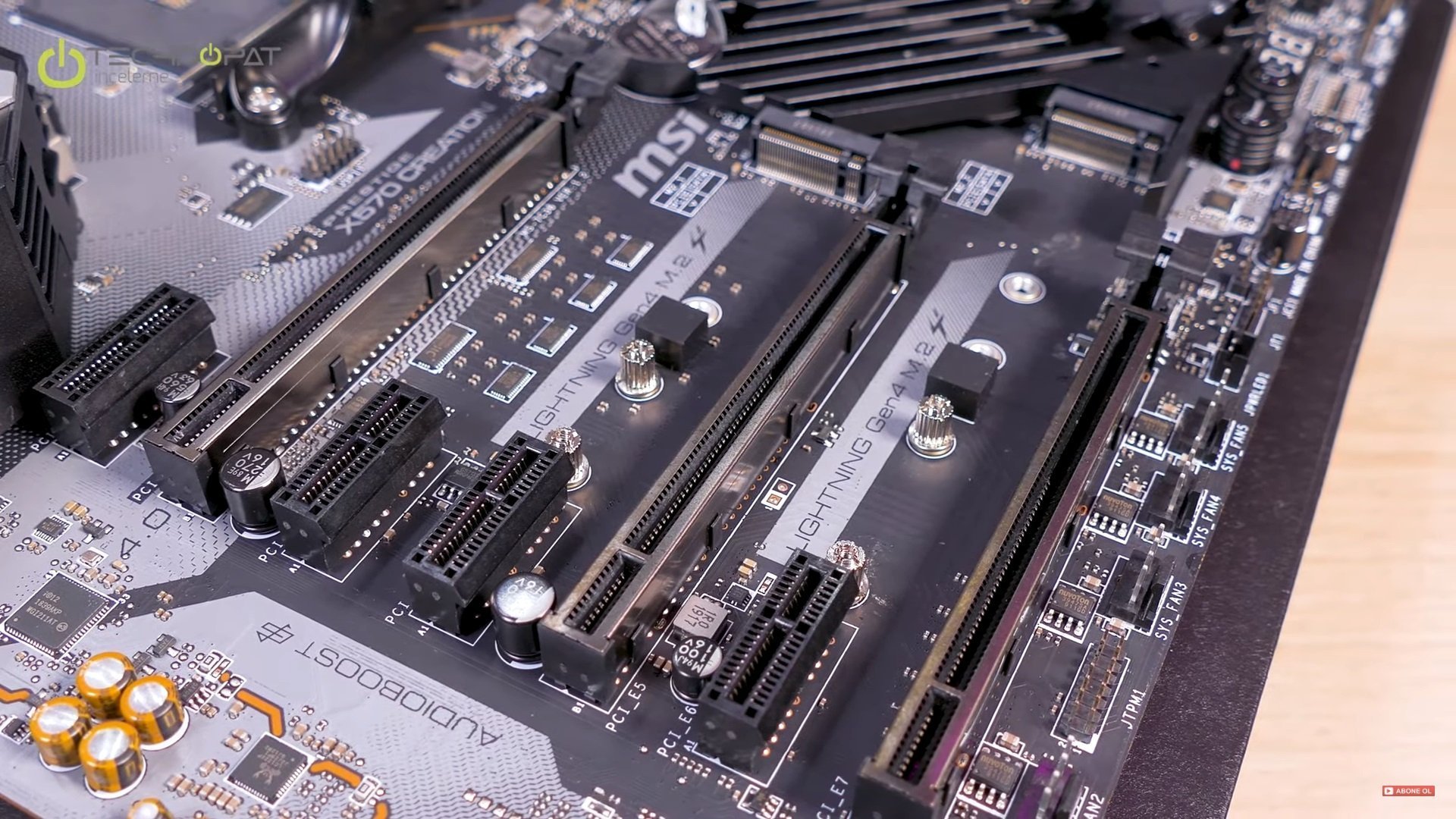

Genişleme Yuvaları

  • 2x PCIe 4.0/3.0 x16 slot (PCI_E2, PCI_E5)
    • 2x PCIe 4.0/3.0 x16 slot (PCI_E2, PCI_E5)
    • 3. nesil AMD Ryzen: PCIe 4.0 x16/x0, x8/x8 mode
    • 2. nesil AMD Ryzen: PCIe 3.0×16/x0, x8/x8 mode
    • Ryzen APU: PCIe 3.0 x8/x0 mode
  • 1x PCIe 4.0/3.0 x16 slot (PCI_E7, x4 modunda çalışır)
  • Çelik ile güçlendirilmiş PCI Express yuvaları
  • 4x PCIe 2.0 x1 slots
  • Çoklu-GPU
    • 3-Yollu AMD CrossFire
    • 2-Yollu NVIDIA SLI

Depolama

X570 Yonga Setine Bağlı

  • 4x SATA 6Gb/s portu (SATA1-SATA4)
  • 2x M.2 yuvası (Key M)
    • M.2_1 Yuvası – AMD İşlemciden
      • 3. Nesil AMD Ryzen işlemci ile PCIe 4.0 x4
      • 2. Nesil AMD Ryzen İşlemci ile PCIe 3.0 x4
      • 2242/2260/2280 standardı desteği
    • M.2_2 Yuvası – X570 Yonga Setinden
      • 3. Nesil AMD Ryzen işlemci ile PCIe 4.0 x4
      • 2. Nesil AMD Ryzen İşlemci ile PCIe 3.0 x4
      • SATA 6Gb/s
      • 2242/ 2260/ 2280/ 22110 standardı desteği

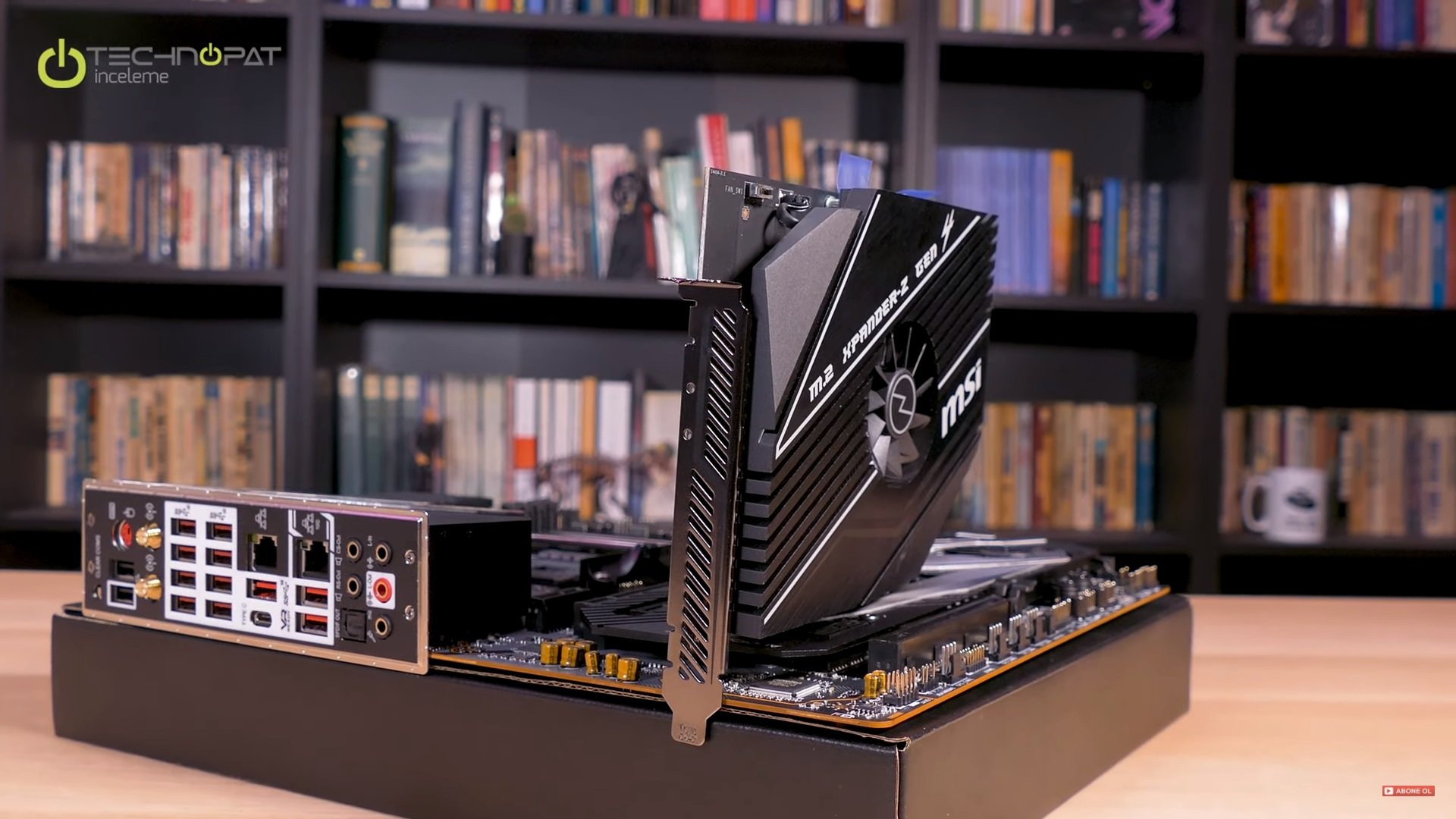

    • M.2 XPANDER-Z GEN4
      • Fazladan iki adet Gen 4 M.2 yuvası sunan genişleme kartı
      • Aktif fanlı soğutma
      • Fan gürültülü çalışıyor ve ayar seçeneği yok, sadece açma ve kapama seçeneğiniz var

ASMedia ASM1061

  • 2x SATA 6Gb/s portu (SATA5, SATA6)
  • RAID:
    • X570 Yonga Seti: SATA RAID 0, RAID 1 ve RAID 10
    • M.2 NVMe: RAID 0, RAID 1 ve RAID 10
  • M.2 Genie: Kolay M.2 RAID kurulum aracı
    • PCI Express portundan bağlanan M.2 SSD’lerle de RAID yapabiliyor

USB

X570 Yonga Seti

  • 1x USB 3.2 Gen2 (SuperSpeed USB 10Gbps) Type-C dahili bağlantı
  • 12x USB 3.2 Gen1 (SuperSpeed USB) portu
    • 8 Tip-A portu arka panelde
    • 4 port dahili USB 3.2 Gen1 bağlantısı ile
  • 6x USB 2.0 portu
    • 2 Tip-A portu arka panelde
    • 4 port dahili USB 2.0

AMD İşlemci

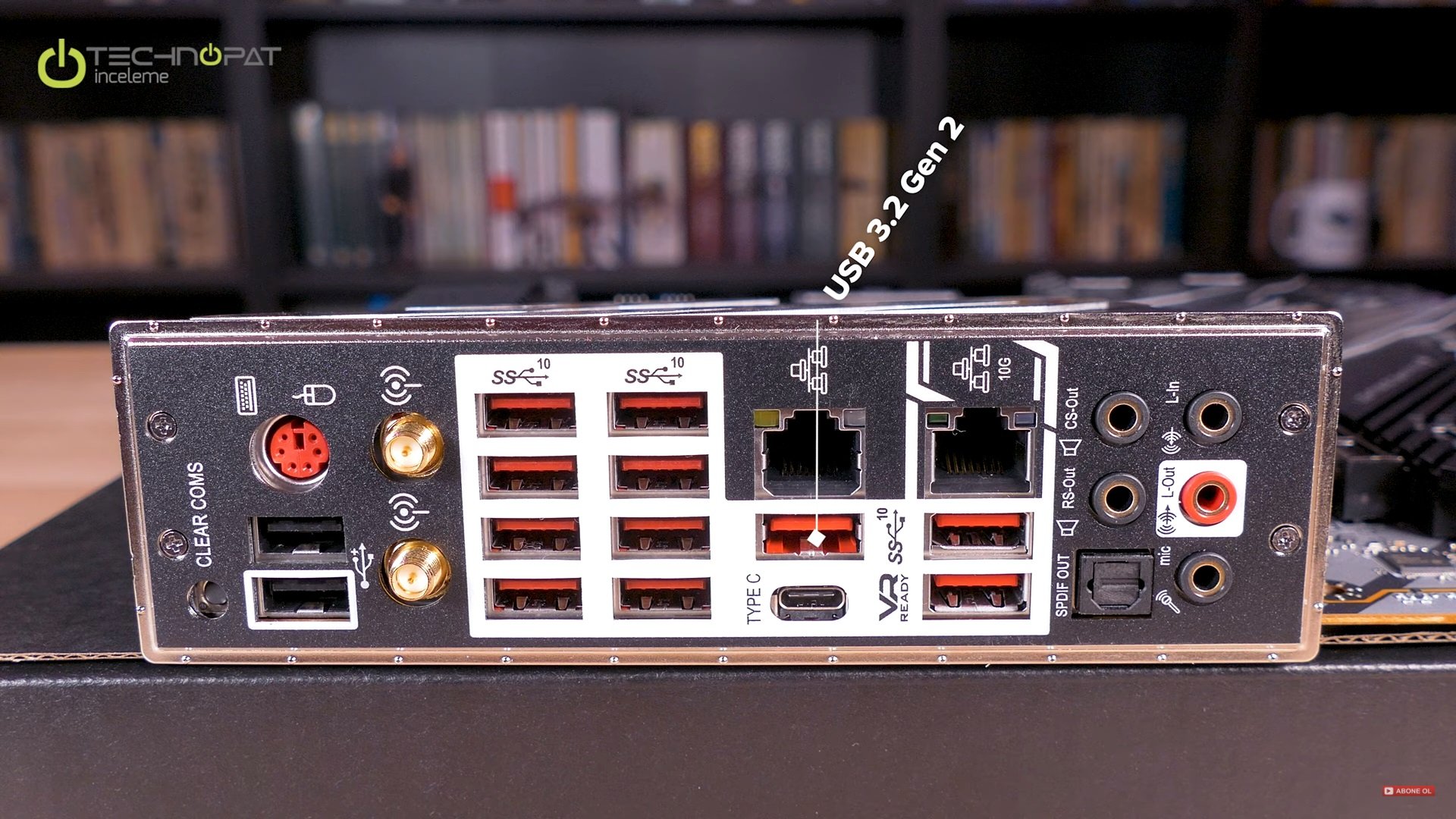

  • 3. Nesil Ryzen İşlemci: 2x USB 3.2 Gen2 Tip-A ve Tip-C
  • 2. Nesil Ryzen İşlemci: USB 3.2 Gen1 Tip-A ve Tip-C
  • 2x USB 3.2 Gen1 (SuperSpeed USB) Tip-A portu arka panelde

NOT: MSI anakart arka panelinde yanlış bir baskı yaparak SuperSpeed 10 logosu kullanmış. Bu portlar 5 Gbps hızında çalışıyor.

Ses

  • Realtek ALC1220 Codec
  • 7.1-Kanal High Definition Ses
  • S/PDIF çıkışı
  • Daha sıcak ses deneyimi için Chemicon kondansatörler
  • PCB’den ayrılan tasarım
  • Sağ ve sol kanal için ayrı PCB katmanı
  • Altın kaplama bağlantılar
  • Ses patlaması önleyici devre: De-pop filter
  • 600Ω empedansa kadar kulaklık desteği sunan amplifikatör
  • Nahimic 3
  • LAN
    • 1 x Intel I211AT Gigabit LAN kontrolcü
      • Düşük işlemci kullanımı
    • 1x Aquantia AQC107 10-Gigabit LAN kontrolcü

Wireless LAN & Bluetooth

  • Intel Wi-Fi 6 AX200 modülü
    • M.2_WIFI1 (Key-E) slotuna takılı olarak gelmekte
    • Değiştirilebilir
    • 802.11 a/b/g/n/ac/ax, MU-MINO Rx, 2.4GHz-5GHz (160MHz)
    • 2.4 Gbps hız
    • Bluetooth 5
  • Soğutma bağlantıları
    • 1 x 4-pin CPU fan bağlantısı
    • 1 x 4-pin sıvı pompası bağlantısı
    • 7x 4-pin system fan connectors
      • Tam fan kontrolü
        • BIOS’ta Hardware Monitor altından
        • Windows’ta Command Center üzerinden
      • 2x 2-pin termal algılayıcı bağlantıları
    • Jumper ve Düğmeler
      • 1 x Ön ses bağlantısı
      • 1 x 4-pin RGB LED bağlantısı
        • 3A(12V) güç
        • 3 metre 5050 RGB LED şerit desteği
      • 2 x 3-pin RAINBOW LED bağlantısı
      • 1 x 3-pin CORSAIR LED bağlantısı
      • 2 x System panel bağlantısı
      • 1 x TPM bağlantı noktası
      • 1 x Clear CMOS jumper: JBAT1
      • 1 x Kasa müdahale tespiti bağlantısı
      • JPWRLED1: LED demo için güç girişi
      • EZ Debug LED: PC açılışında bir hata varsa soruna neden olan bileşene ait ışık yanıyor.
        • CPU, DRAM, VGA, BOOT
      • Debug Code LED: PC açılırken ve sonrasında gerçekleşen işlem ve hatalara göre kodları gösterir.
      • CPU Power LED: 8-pin CPU güç bağlantıları (CPU_PWR1 ve CPU_PWR2) sadece 4 PIN olarak bağlı ise bu ışık yanacaktır. Sisteminiz çalışır lakin kararsızlık sorunları olabilir.
      • G/Ç Kontrolcü: NUVOTON NCT6797
    • Click BIOS 5
      • Ölçeklenebilir tasarım
      • Kolay mod ve gelişmiş mod
      • Özellik arama
      • Sıcaklık izleme ve fan kontrolü
      • SSD Secure Erase+
    • Güç Beslemesi:
      • İşlemci için 16 fazlı bir güç beslemesi mevcut.
        • Her bir fazın arkasında International Rectifiers’ın 16 adet IR 3555 60A MOSFET’i mevcut.
        • Titanyum boğucu bobinler
      • Sistemin güç kontrolü yine International Rectifiers IR35201 8 faz PWM kontrolcüsü tarafından yapılıyor.
        • Anakart altında da faz çoklayıcılar mevcut.
      • Bellek yuvaları için çift fazlı güç beslemesi
      • Core Boost: otomatik işlemci hız aşırtma
      • Sunucu seviyesinde PCB
      • TITANIUM CHOKE II: Önceki nesile göre %30 daha iyi güç sağlama
      • HI-C CAP: %93 verimli kondansatör

Soğutma

  • Isı borulu VRM soğutması
  • M.2 Shield Frozr: M.2 yuvaları üstünde soğutma bloğu
  • Aktif fanlı yonga seti soğutması
    • Sıcaklığa göre otomatik ayarlıyor, gerekmediğinde devreye girmiyor
    • Çift bilyalı fan
  • Görsel Özellikler:
    • MYSTIC LIGHT: 16.8 milyon renk
    • 29 efekt, MYSTIC LIGHT yazılımı veya cep telefonu ile kontrol
      • Farklı marka ürünlerle ışıklandırma senkronizasyonu
    • Mystic Light entegre etmek isteyen geliştiriciler için kaynak kodu açık bir SDK mevcut

Creator Center yazılımı:

  • Tasarım, render ve video uygulamaları için ön tanımlı iyileştirmeler
  • İyileştirilmiş ayarlar
  • Donanım durumlarını izleme
  • Fan kontrolü
