İki adet Samsung SSD 980 ile güncel bir NVMe RAID rehberi yapıyoruz.
En son NVMe RAID rehberi yapalı tam 4 sene olmuş. 2021 yılında Samsung’un yeni SSD 980 modeli ve Intel’in de Z590 anakartı ile güncel bir NVMe SSD RAID rehberi yapalım dedik.
Öncelikle RAID nedir kısaca bundan bahsedelim. Redundant Array of Inexpensive Disks kelimelerinin kısaltması olan bu terim, basitçe birden çok diskin performans veya veri güvenliği amacıyla tek bir düzende bir araya getirilmesi işlemidir diyebiliriz. Biz bugün performans amacıyla kullanılan RAID 0 kurulumu yapacağız.
Normal şartlarda RAID birebir aynı marka model ve kapasiteye sahip sürücülerle yapılmalıdır fakat Samsung bize iki farklı kapasitede SSD 980 gönderdiği için biz de RAID’i bu iki SSD ile yapacağız.
Montaj ve BIOS Ayarları
- Öncelikle bu işlem için ASUS’un Z590 yonga setli Maximus XIII Hero anakartına SSD’lerimizi takıyoruz.
- Sistemi çalıştırıp BIOS’a giriyoruz ve buradan Gelişmiş Mod’a (Advanced Mode) giriyoruz.
- Advanced > PCH Storage Configuration kısmına geliyoruz ve SATA Mode Selection ayarını AHCI yerine Intel RST Premium yapıyoruz.
- Bu işlemden sonra aşağıda iki adet Samsung SSD 980 NVMe sürücümüz de beliriyor. Her ikisini de RST Controlled olarak değiştiriyoruz.
- F10 ile ayarları kaydedip bilgisayarımızı yeniden başlatıyoruz.
- Açılışta tekrar BIOS’a giriyoruz ve burada Intel Rapid Storage Technology ayarının On olduğunu görüyoruz. Sıra geldi RAID kurulumuna.
Adım Adım RAID Kurulumu
- Tekrar Advanced Mode’a girip Advanced sekmesine geliyoruz.
- Bu defa en aşağıda beliren Intel Rapid Storage Technology menüsüne giriyoruz. Artık her iki Samsung SSD 980 modelini de burada kuruluma hazır şekilde görebilirsiniz.
- Create RAID Volume diyoruz ve Name altından RAID kurulumumuza bir isim veriyoruz.
- RAID 0 yapacağımızdan RAID Level ayarını RAID0 (Stripe) olarak bırakıyoruz.
- Eğer bu ayarı RAID1 (Mirror) yaparsanız ikinci SSD yedek amacıyla kullanılır. Böylece SSD’lerden biri bozulsa bile verilerinizi kaybetmeden doğrudan ikinci SSD ile yolunuza devam edebilirsiniz.
- Bir sonraki adımda Select Disks kısmından iki SSD’mizi de X ile seçiyoruz.
- Burada kapasitenin 476.945MB olduğunu göreceksiniz. SSD’lerden biri 250 GB olduğundan ikinci SSD’den de bu kadar alan kullanabileceğiz. Bu yüzden de toplam kapasite 465 GB olacak. Eğer iki disk de 1 TB olsaydı, toplam kapasitemiz 2 TB olacaktı.
- Create Volume diyoruz ve RAID0 kurulumumuz artık hazır!
- F10 diyerek ayarları kaydediyoruz ve içerisine Windows 10 yazdığımız USB bellekten bilgisayarımızı açarak kuruluma başlıyoruz.
RAID Diske Windows Kurulumu
- Windows 10 kurulumunda disk seçim ekranına geldiğimizde hiçbir sürücü göremeyeceksiniz. Bunun sebebi Microsoft’un Intel RAID sürücüsünü işletim sistemine dahil etmemesi. Sürücüyü elle indirmemiz gerek.
- Anakartımızın destek sayfasına giriyoruz ve buradan Intel Rapid Storage Technology Driver indirip klasöre çıkartıyoruz.
- Driver>64 Bit klasörünü USB belleğimize atıyoruz ve belleği Windows kurduğumuz sisteme takıyoruz.
- Şimdi kurulum ekranında Sürücü yükle > Gözat diyoruz. USB belleğimizdeki 64 Bit klasörünü seçiyoruz ve Tamam diyoruz.
- Karşımıza çıkan listeden Intel Chipset SATA/PCIe RST Premium Controller seçeneğini seçip İleri diyerek RAID sürücüsünü kuruyoruz.
- Kurulum bitince RAID bölümümüz otomatik olarak beliriyor. Artık bu bölümü seçip Yeni > Uygula diyoruz ve gerekli bölümler oluşuyor.
- İleri diyoruz ve Windows kurulumu başlıyor.
Intel Rapid Depolama Teknolojisi kurulumu

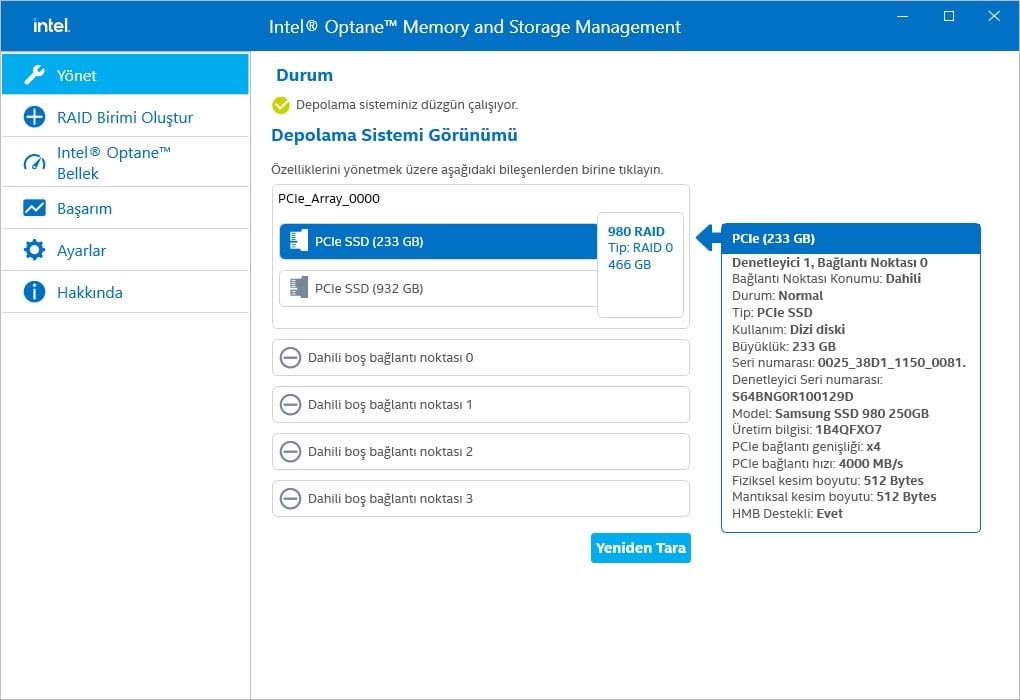

- RAID kurulumumuz hakkında bilgi edinmek için yine anakartımızın destek sayfasından indirdiğimiz Intel Rapid Storage Technology Driver içindeki Install klasöründen Intel Optane Memory and Storage Management uygulamasını kuruyoruz.
- Bilgisayarımızı yeniden başlatınca artık RAID sistemimiz hakkında ayrıntılı bilgi edinebiliriz.
- Burada SSD’lerimizin hangi hızda bağlı olduğunu ve HMB desteği gibi niteliklerini görebiliriz.
SSD 980 NVMe RAID Testleri
- İlk testimizi AS SSD ile gerçekleştiriyoruz ve burada 4758 MB/s okuma, 2328 MB yazma hızına ulaşıyoruz.
- CrystalDiskMark testine geçtiğimizde 5165 MB/s ardışık okuma ve 2509 MB/s de ardışık yazma hızları görüyoruz.
- Her biri PCIe 3.0 destekli SSD’lerimiz sayesinde PCIe 4.0 hızlarına ulaşabiliyoruz ki ikisinin de kapasitesi 1 TB olsaydı çok daha yüksek hızlar elde edebilecektik.
- Son testimiz olan ATTO’da da 2.38 GB/s yazma ve 4.56 GB/s okuma hızına ulaşıyoruz.
Evet, siz de bu rehber ile kendi hız veya güvenlik amaçlı RAID kurulumunu gerçekleştirebilirsiniz. Bu rehberdeki amacımız genel olarak RAID kurulumunu göstermekteki. Eğer böyle bir planınız varsa her zaman aynı marka, model ve kapasitede SSD kullanmanızı öneririz.
