Anakartta hangi pini nereye takmak gerekiyor?

Level Up · 22 Temmuz 2022

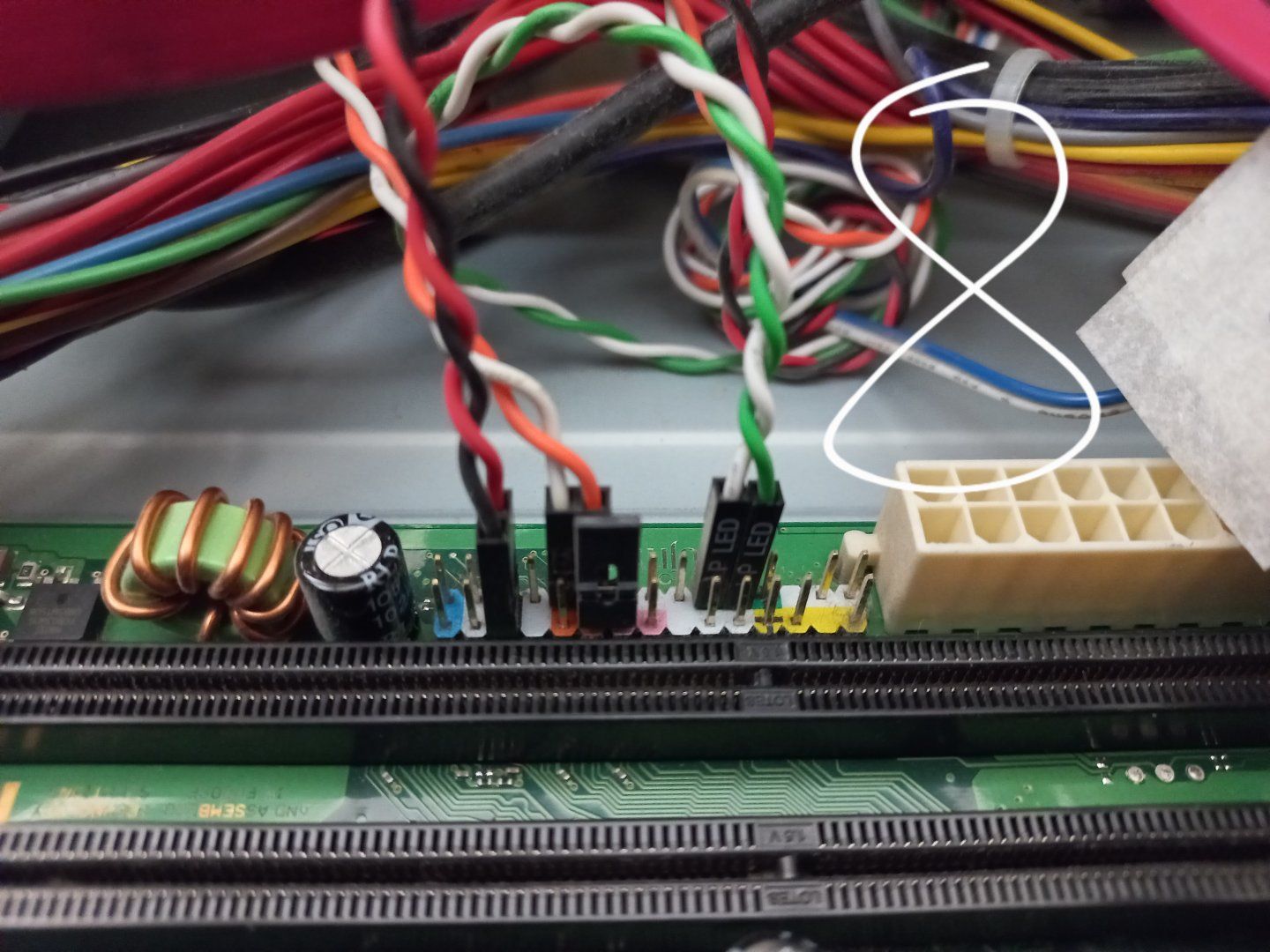

Arkadaşlar ben anakart değişimi yapıyorum. Elimde üç tane pin var, anakartın önceki hali şöyle;

Şimdi ki hali ise;

Hangi pini nereye takmam gerekiyor? Yardımcı olabilir misiniz?

(Yeşil-beyaz olan: -P/+P LED. Kırmızı-siyah olan: Power SW. Turuncu-beyaz olan: HDD LED. Düz siyah olan parçada bir şey yazmıyor.)

Shadow Ryzen · 22 Temmuz 2022

O attığın yer IDE pini.

Level Up · 22 Temmuz 2022

Shadow Ryzen dedi:
O attığın yer USB 3 pini.

Nereyi atmam gerekiyor?

Shadow Ryzen dedi:
O attığın yer IDE pini.

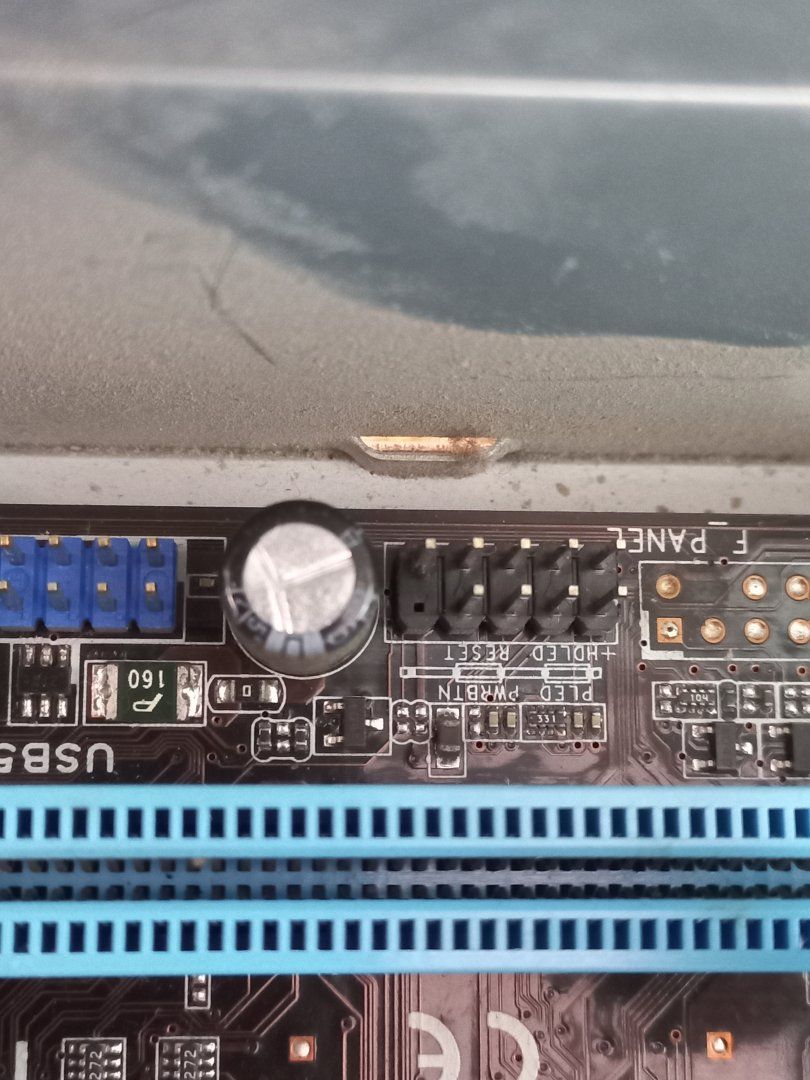

Burası mı?

Alfa Prime · 22 Temmuz 2022

Level Up dedi:
Nereyi atmam gerekiyor?

Burası mı?
Eki Görüntüle 1459805

Evet, alttaki yazılara göre sıralamanız gerekiyor.(anakart terste durduğu için altındaki oluyor.)

+HDD yazan yere renkli bölümler gelecek şekilde soketleri takınız.(Renkli kablolar + kutup beyazlar - kutup oluyor.)

Level Up · 22 Temmuz 2022

Alfa Prime dedi:
Evet, alttaki yazılara göre sıralamanız gerekiyor.(anakart terste durduğu için altındaki oluyor.)

+HDD yazan yere renkli bölümler gelecek şekilde soketleri takınız.(Renkli kablolar + kutup beyazlar - kutup oluyor.)

Bende reset yok, bir tane parça var. Onu ne yapmam gerekiyor?

Alfa Prime · 22 Temmuz 2022

Level Up dedi:
Bende reset yok, bir tane parça var. Onu ne yapmam gerekiyor?

Bana üzerinde ne yazdığını ya da görselini paylaşmadığınız taktirde bir yorum yapamam.
Açıklayıcı veya bilgi içerikli sorunuz mevcut değil.

Level Up · 22 Temmuz 2022

Alfa Prime dedi:
Bana üzerinde ne yazdığını ya da görselini paylaşmadığınız taktirde bir yorum yapamam.
Açıklayıcı veya bilgi içerikli sorunuz mevcut değil.

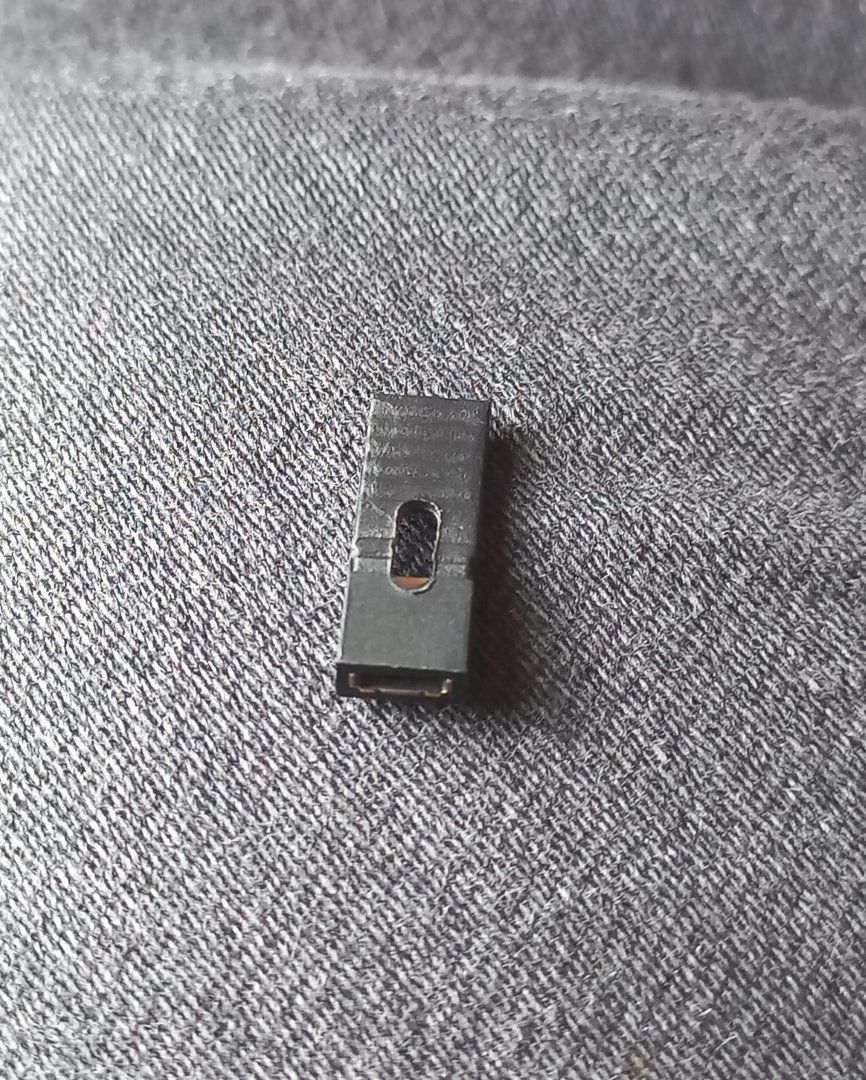

Üzerinde hiçbir şey yazmıyor. Sanki iki pini bir araya getiren bir parça. Görseli şöyle;

Alfa Prime · 22 Temmuz 2022

Level Up dedi:
Üzerinde hiçbir şey yazmıyor. Sanki iki pini bir araya getiren bir parça. Görseli şöyle;
Eki Görüntüle 1459840

Tek taraflı fotoğraftan bir yorum yapamayacağım.(Kopmuş bir soket başı olabilir.)

Level Up · 22 Temmuz 2022

Alfa Prime dedi:
Tek taraflı fotoğraftan bir yorum yapamayacağım.(Kopmuş bir soket başı olabilir.)

İnternetten araştırdım. Benim kasada reset tuşu yok. O parçayı bağlamazsam bir problem olur mu?

Alfa Prime · 22 Temmuz 2022

Level Up dedi:
İnternetten araştırdım. Benim kasada reset tuşu yok. O parçayı bağlamazsam bir problem olur mu?

Power SW (Switch yani anahtar): Güç düğmesinin çalışması için gerekli.
Reset SW: Sistem donma veya takılma gibi durumlarda sistemi tekrar başlatmaya yarayan buton.
HDD LED: Sabit sürücünüzün yani Hard diskinizin veri oluma yazma eylemini gösteren Işın yanmasını sağlar.

Sadece Power SW takmanız yeterli.
