Elektronik 1. sınıf devre teorisi sorusu nasıl çözülebilir?

OmerFarukEngn

Centipat
Katılım
19 Ocak 2021
Mesajlar
48
Elektronik Öğrencisi 1.Sınıfım Devre Teorisi finali için alıştırma amaçlı geçen senenin sorularını çözmeyi deniyordum ancak çözemedim. Yardımcı olabilecek var mı çok teşekkür ederim.

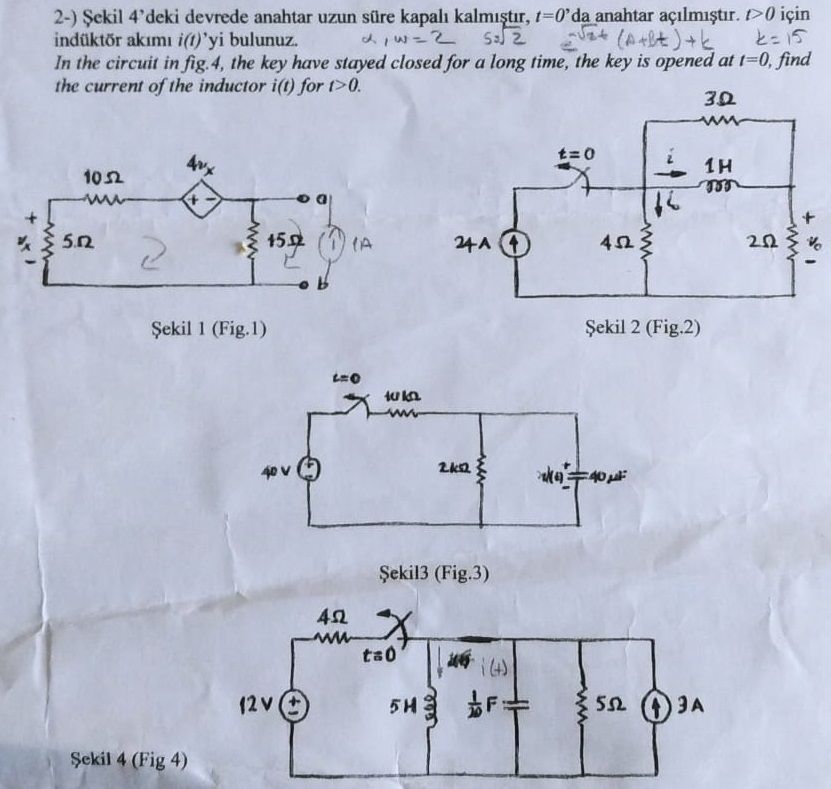

Sayfa 1.JPG
sayfa 2.JPG


WeissesFleisch

Decapat
Katılım
20 Nisan 2020
Mesajlar
869
Çözümler
2
Nodel veya Mesh Analysis ile çözebilirsin ilk soruyu ki mesh ile çözmen istenmiş. Amaç her bir loop için denklem yazman ve sonrasında matrix yöntemi ile bu denklemleri çözmen. Capacitor ve inductorları impedance olarak yazabilirsin. Lütfen koyu renk ile yazılanları Youtube'da arat ve gerekli videoları izle, işlemler uzun sürecek maalesef...
