Kare Sinüs Üçgen dalga osilatör devresi

Elber Şardağ

Femtopat
Katılım
29 Temmuz 2021
Mesajlar
5
Kare Sinüs Üçgen dalga osilatör devresi ödevim varda bu devreler iş görür mü acaba?


Dosya Ekleri

  • kare.png
    82,4 KB · Görüntüleme: 26
  • sinüs.png
    54,2 KB · Görüntüleme: 26
  • üçgen.png
    67 KB · Görüntüleme: 25
Son düzenleyen: Moderatör:
Katılım
7 Şubat 2017
Mesajlar
1.945
Makaleler
4
Çözümler
45
Merhaba. Evet hocam, her üçü de bu ödevde işe yarar; kare, sinüs ve üçgen dalgayı bu 3 ayrı devre üretebilir. Yalnız üçgen osilatör devresinde yazılmamış olan entegre ismini lm741 olarak bu ödevde üzerine yazıp belirtelim ki entegrenin gizli kimliği belli olsun.

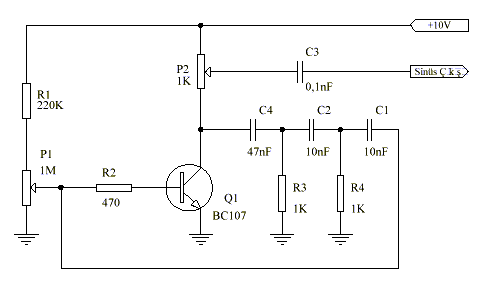

Sinüs osilatör için altta proteus'da BC547 ile yapılmış, diyot-net' de üstte BC107 ile frekans ve genlik ayarı pot. ( 1k.ohm ve 1 mohm) ile yapılabilen diğer uygulama örnekleridir. Kolay gelsin.


Son düzenleme:
KS
KS
E

Elber Şardağ

Femtopat
Katılım
29 Temmuz 2021
Mesajlar
5
Merhaba. Evet hocam, her üçü de bu ödevde işe yarar; kare, sinüs ve üçgen dalgayı bu 3 ayrı devre üretebilir. Yalnız üçgen osilatör devresinde yazılmamış olan entegre ismini LM741 olarak bu ödevde üzerine yazıp belirtelim ki entegrenin gizli kimliği belli olsun.


Sinüs osilatör için altta Proteus'da BC547 ile yapılmış, diyot-net'de üstte BC107 ile frekans ve genlik ayarı pot. ( 1k. Ohm ve 1 mohm) ile yapılabilen diğer uygulama örnekleridir. Kolay gelsin.

Eki Görüntüle 1194441

Teşekkürler hocam. Bir sorum daha olacak. Kare dalga devresinde 18v bağlamamı istiyor. Breadboard'a 18V'u 9V'luk 2 pil şeklinde nasıl bağlayabilirim?

Katılım
7 Şubat 2017
Mesajlar
1.945
Makaleler
4
Çözümler
45

Merhaba. Bağlantı şekli ayni üstteki gibi olmalıdır hocam. Şebekeden bağımsız besleme yapılırsa; 2 adet 9 voltluk pil seri bağlanarak, 3 adet ışıldak jel aküsü (6 V, 4 A) kendi aralarında seri bağlanıp 18 volt elde edilebilir. Üsteki resimde 4 pilin seri bağlantısı 2 * 4 = 8 volt 'u veriyor. Siz 9 voltluk pillerle (2 * 9 = 18 voltu elde ederken) bu bağlantıyı yaparken; 2 adet 9 volt pil bağlantı soketini alıp 9 voltluk pillere tek pil gibi bağlarken, 2 pilin soket çıkışındaki kablolardaki + ve - uçlar kendi aralarında bağlanıp bantla izole edilip diğer boşta kalan 2 uç (+ ve -) kare dalgalı osilatör devresine bağlanırsa bu seri bağlantıyla devreye 18 volt DC verilmiş olur. Şebekeye bağımlı 18 volt, 1 A AC/DC adaptör de ayni devreyi çalıştırır. Kolay gelsin.

KS
KS
E

Elber Şardağ

Femtopat
Katılım
29 Temmuz 2021
Mesajlar
5
Eki Görüntüle 1195145
Merhaba. Bağlantı şekli ayni üstteki gibi olmalıdır hocam. Şebekeden bağımsız besleme yapılırsa; 2 adet 9 voltluk pil seri bağlanarak, 3 adet ışıldak jel aküsü (6 V, 4 A) kendi aralarında seri bağlanıp 18 volt elde edilebilir. Üsteki resimde 4 pilin seri bağlantısı 2 * 4 = 8 volt 'u veriyor. Siz 9 voltluk pillerle (2 * 9 = 18 voltu elde ederken) bu bağlantıyı yaparken; 2 adet 9 volt pil bağlantı soketini alıp 9 voltluk pillere tek pil gibi bağlarken, 2 pilin soket çıkışındaki kablolardaki + ve - uçlar kendi aralarında bağlanıp bantla izole edilip diğer boşta kalan 2 uç (+ ve -) kare dalgalı osilatör devresine bağlanırsa bu seri bağlantıyla devreye 18 volt DC verilmiş olur. Şebekeye bağımlı 18 volt, 1 A AC/DC adaptör de ayni devreyi çalıştırır. Kolay gelsin.
Çok teşekkür ederim hocam sağ olun :)
