Kasa kabloları anakartta nereye takılır?

HamzaAts

Centipat
Katılım
11 Mayıs 2021
Mesajlar
568
Çözümler
3
Daha fazla
Cinsiyet
Erkek
Arkadaşlar kasam Corsair 275r airflow anakartım ROG STRIX B550-F Gaming Wi-Fi ilk defa bilgisayar topluyorum sadece kablolamaya gelirken bile toplamam 2 saatten fazla sürdü. Şu an PSU kabloları ve kasa kabloları ile ortada kaldım :) bu fotoğrafta gösterdiğim kabloları anakartta nereye takmam gerekiyor?


Dosya Ekleri

  • 20221129_223044.jpg
    105,8 KB · Görüntüleme: 39
  • 20221129_223030.jpg
    87,4 KB · Görüntüleme: 38
Son düzenleyen: Moderatör:
KS
KS
HamzaAts

HamzaAts

Centipat
Katılım
11 Mayıs 2021
Mesajlar
568
Çözümler
3
Daha fazla
Cinsiyet
Erkek
USB E34 ve sağındaki USB ile en sağdaki panel kısmına.

Anladım burası biraz karışık kafam karıştı bir video var mı görerek anlasam.

Şu an yaptıklarım;

USB 3.0 kabloyu en sağdaki anakart kablosunun altındaki USB kısmına taktım.

HD Audio'yu TB header kısmına yani sol alta taktım.

Böyle bıraktım.


M(i)usa

Kilopat
Katılım
10 Temmuz 2016
Mesajlar
641
Çözümler
6
Daha fazla
Cinsiyet
Erkek
Anladım burası biraz karışık kafam karıştı bir video var mı görerek anlasam.

Şu an yaptıklarım;

USB 3.0 kabloyu en sağdaki anakart kablosunun altındaki USB kısmına taktım.

HD Audio'yu TB header kısmına yani sol alta taktım.

Böyle bıraktım.
HD Audio da PANEL'e bağlanır. Kılavuzda pin sırasının yer alması gerek. Pozitif taraflar, takacağın plastiklerde beyaz ok ile işaretli taraftır.


KS
KS
HamzaAts

HamzaAts

Centipat
Katılım
11 Mayıs 2021
Mesajlar
568
Çözümler
3
Daha fazla
Cinsiyet
Erkek

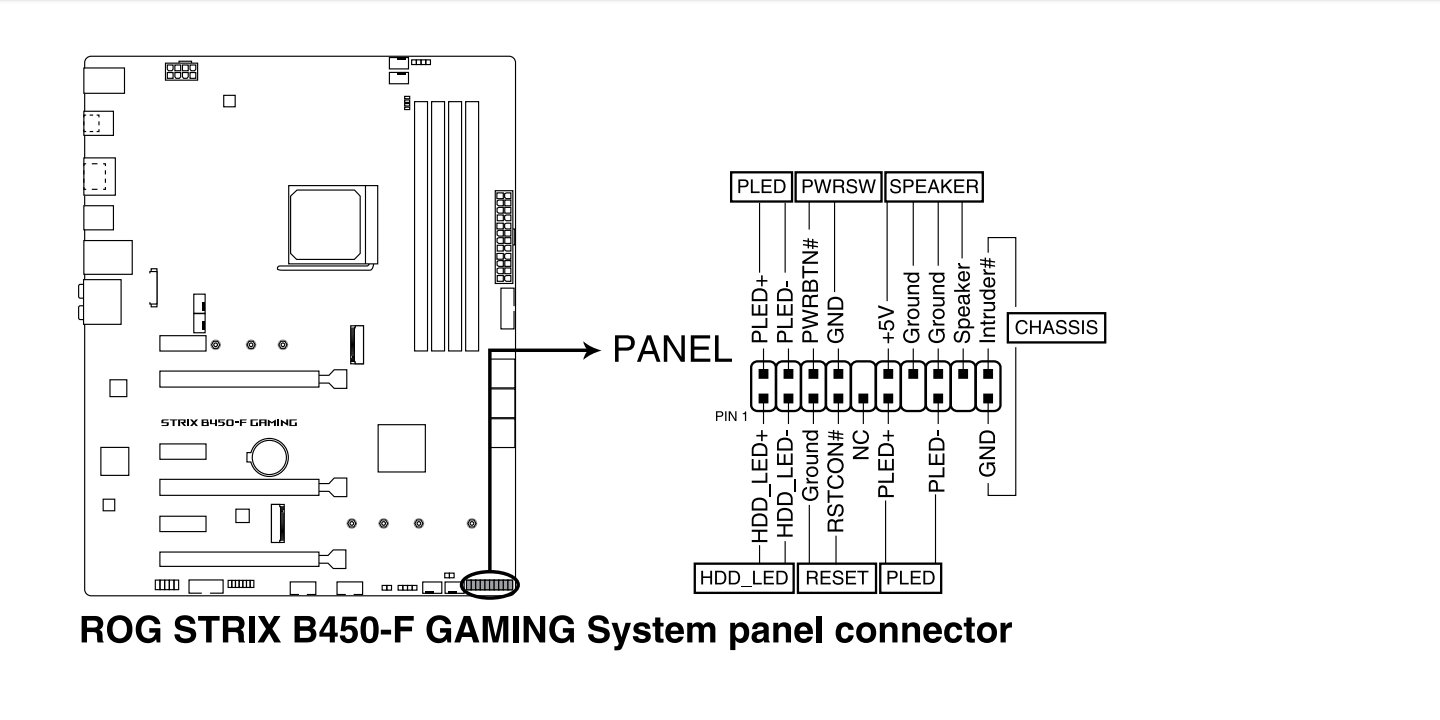

Rica ederim. Attığım görsel b450 ancak b550 ile aynı pinouta sahip gibi duruyor. B550 front panel pinout diye aratarak bulabilirsin.
Tamamdır çook teşekkürler birazdaha kullanma klavuzunu okudum o sizin dediğiniz kısmı buldum
