Ödev1: 2 ile 10 arasında (mod9) ileriye doğru sayan düşen kenar tetiklemeli D tipi flip-flop ile senkron sayıcıyı tasarlayınız.

Ödev2: J-K düşen kenar asenkron sayıcı ile saat, dakikayı seven segment displaylerde gösteren devreyi tasarlayınız. Multisim devresini gerçekleştiriniz.

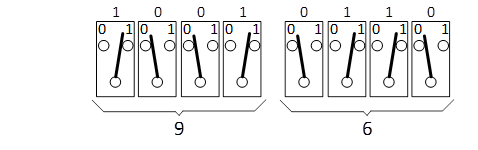

Ödev3: 99'a kadar sayabilen bir asenkron sayıcı tasarlayalım. Bu sayıcıyı bir bobin sarma makinesında kullanmak istiyorum. Kullanıcı 8 tane kalıcı tip anahtar kullanarak binary olarak kaça kadar sayması gerektiğini girecek, sayıcı kullanıcının girmiş olduğu sayıya ulaşınca, bir çıkış vererek bobini saran motoru durduracaktır. Örneğin 96 sarımlı bir bobin sarılacaksa, kullanıcı aşağıdaki şekildeki gibi butonlarla devreye bu bilgiyi girecek ve sayıcı 96 sayısını gösterdiğinde devre bir çıkış verecek ve motoru durduracaktır.

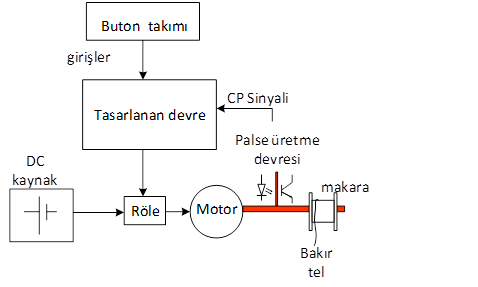

Projenin blok diyagramı aşağıda verilmiştir.

Maalesef multisim eğitimi almadım ve kullanımı hakkında bilgim yok. Bu ödevde yardımcı olabilirseniz çok sevinirim.

İyi forumlar dilerim.
