MSI GTX 770 Lightning İncelemesi

MSI’ın, soğutma ve hızaşırtma özellikleri ile ön plana çıkan GTX 770 Lightning modeli ekran kartını inceliyoruz.

IMG_1934

Ürün Özellikleri

  • Grafik yongası: GK104
  • Üretim teknolojisi: 28 nanometre
  • Çekirdek hızı: 1150/1202MHz
  • Bellek miktarı: 2048
  • Bellek hızı: 1753MHz (efektif 7012MHz)
  • Bellek tipi: GDDR5
  • Bellek arayüzü: 256 bit
  • Bant genişliği: 224.4GB/s
  • TDP değeri: 230 watt
  • Güç girişi: 2 x 8 pin
  • Görüntü çıkışları: 2 x DVI, 1 x Display Port, 1 x HDMI

MSI’ın ekran kartı modellerinde tepe seviyesine konumlandırdığı Lightning, üzerinde kullanılan özel soğutma ve hızaşırtmaya uygun sağlam/kaliteli bileşenlerden oluşan ve son dönemde sarı/siyah kombinasyonu ile ön plana çıkan bir seri. İncelemeye gelen GTX 770 Lightning, 11 fazlı VRM’leri, DrMOS 4 tasarımı ve yeni nesil MOSFET’leri ile sağlam bir altyapıya sahip. Soğutma tarafında ise; her biri 8mm kalınlığındaki 5 adet ısı borusu, çift fan desteği ve TwinFrozr IV tarzı iddialı bir soğutma yer alıyor.

MSI GTX 770 Lightning, Lightning ruhuna uygun olarak  fabrika çıkışı hızaşırtılmış bir model. Referans tasarımdaki 980 MHz olan GPU hızı 1150MHz’e (Boost Clock ile 1202MHz) çıkartılıp, bellek hızında küçük bir 3MHz’lik bir artışla 1753MHz’e (efektif 7012MHz) ulaşılmış. GDDR5 bellek kapasitesi ise 2 GB.

MSI GTX 770 Lightning (2)

gpu-z
MSI GTX 770 Lightning’in teknik verileri

SLI köprü bağlantı noktaları:

MSI GTX 770 Lightning (5)

Nvidia’nın referans tasarım GTX 770 modelinde, kartın güç ihtiyacı 1 x 8 ve 1 x 6 pin güç girişleri ile karşılanıyordu. GTX 770 Lightning’in fabrika çıkışı hızaşırtılmış olması ve extrem hızaşırtma senaryoları da düşünülerek güç girişleri 2 x 8 pin şekilde değiştirilmiş. Bu arada Nvidia’nın, referans tasarım GTX 770′de minimum 600 watt’lık güç kaynağı önerdiğini tekrar hatırlatalım:

MSI GTX 770 Lightning (6)

Kartın, sürücü yuvalara bakan bölümde yer alan kısmında yer alan “voltaj ölçüm noktaları, GPU, bellek ve VRM devreleri gibi farklı bileşenlerinin voltaj ölçülerinin yapılması sağlıyor. Bunun için kutu içeriğine dahil edilen ara kablolardan yardım alıyorsunuz. Standart kullanıcılar  için fazla bir anlam taşımayan bu özellik, ince voltaj ayarlarıyla hızaşırtma yapmak isteyen kullanıcılar için çekici ve faydalı bir ekstra:

MSI GTX 770 Lightning (11)

Altın kaplama 2 x DVI, HDMI ve Display Port çıkışları:

MSI GTX 770 Lightning (4)

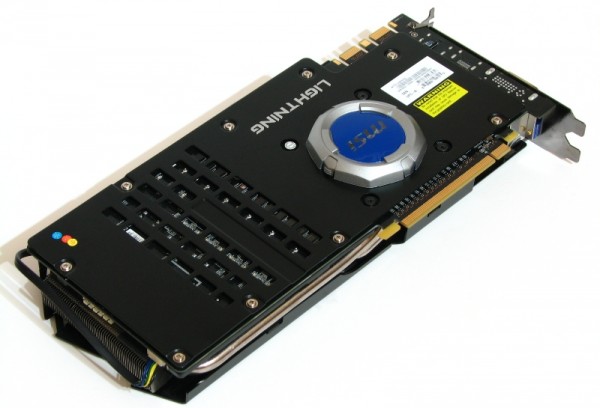

GTX 770 Lightning’in çalışması sırasında dışarıdan gelecek herhangi bir tehlikeli fiziksel teması engellemek amacıyla arka yüz, alüminyumdan imal edilen bir koruyucu yardımıyla izole edilmiş. Daha önce MSI’ın üst seviye ekran kartı modellerinde bu tür koruyucu kullandığını görmüştük:

MSI GTX 770 Lightning (8)

Arka yüzdeki plastik kapağın altında, MSI’ın “GPU Reactor” olarak adlandırdığı küçük bir devre kartı bulunuyor:

MSI GTX 770 Lightning (7)

GPU Reactor:

MSI GTX 770 Lightning (9)

Doğrudan GPU arkasına monte edilen GPU Reactor, güç dağıtımı konusunda VRM’lere yardımcı olmak amacıyla tasarlanan ayrı bir devre. Hızaşırtma stabilitesi için 5 kat daha yüksek güç kapasitesi sağlayarak % 20 civarında gürültüyü (dalgalamayı) ortadan kaldırıyor:

MSI GTX 770 Lightning (24)

MSI’ın “TwinFrozr IV” olarak adlandığı soğutma sistemi, 2 adet fan tarafından destekleniyor: MSI GTX 770 Lightning (10)

Soğutucu gövdeye hava akımı sağlamakla görevli iki fan, standart modellere göre %20 daha fazla hava akışına sahip. Bunun yanında, MSI’ın “Dust Removal” adını verdiği bir uygulama sayesinde, sistem kapanırken fanlar ters çalıştırılarak soğutma bloğunda biriken tozların karttan uzaklaştırılmasını sağlanıyor:

MSI GTX 770 Lightning (3)

Her biri 8 mm kalınlığındaki 5 adet nikel kaplı bakır ısı borusu ve yine nikel kaplı bakır taban, GPU’da oluşan ısıyı alüminyum soğutucu gövdeye taşıyor:

MSI GTX 770 Lightning (12)
Neredeyse devre kartı büyüklüğündeki soğutucu gövde çok sayıda ince alüminyum yapraktan oluşuyor. İki adet fan, soğutucu üzerine sabitlenmiş durumda:

MSI GTX 770 Lightning (13)

Soğutucunun hemen altında, devre kartı üzerindeki bellek/MOSFET’leri tamamen kaplayan ve bu bileşenlerin soğutulmasına yardımcı olan alüminyum bir ısı dağıtıcı yer alıyor:

MSI GTX 770 Lightning (14)

MSI GTX 770 Lightning’in devre kartı:

MSI GTX 770 Lightning (15)

Nvidia GTX 680’de de kullanılan ve GTX 770 için revize edilen GK104 GPU’su:

MSI GTX 770 Lightning (16)

Üzeri altınla kaplanan 11 fazlı VRM’ler sayesinde, özellikle hızaşırtma sırasında GPU dengeli ve sağlıklı akımla besleniyor:

MSI GTX 770 Lightning (17)

Her ne kadar fotoğraftan belli olmasa da, bellekler Samsung’dan:

MSI GTX 770 Lightning (18)

MSI’ın genellikle üst seviye modellerinde kullandığı ve kart üzerindeki iki adet BIOS arasında geçişi sağlayan switch, hızaşırtma meraklıları için faydalı bir detay. Switch sayesinde, ilk BIOS’u günlük kullanımlar, diğerini ise hızaşırtmalı alternatif olarak kullanabiliyorsunuz:

MSI GTX 770 Lightning (19)

Kutu İçeriği

MSI GTX 770 Lightning (1)

MSI GTX 770 Ligthning’in kutu içeriğinde bulunanlar:

  • Hızlı kurulum kılavuzu
  • Kalite sertifikası
  • Sürücü CD’si
  • Ölçüm kabloları
  • 2 adet 6 pin/8 pin çevirici
  • SLI köprüsü

MSI GTX 770 Lightning (20)
