MSI Z87I Gaming AC Anakart İncelemesi

MSI Gaming serisinin DNA’sını taşıyan Mini-ITX ölçülerindeki Z87I Gaming AC anakartı inceliyoruz.

Ürün Özellikleri

• Marka: MSI
• Model: Z87I Gaming AC
• Yonga seti: Intel Z87
• İşlemci desteği: Intel LGA 1150 yuvasına uyumlu 4. nesil Pentium, Core i3, i5 ve i7 işlemciler
• Bellek desteği: 2 x DIMM, maksimum 16GB, DDR3 1333, 1600, OC ile 3000MHz
• Genişleme yuvaları: 1 x PCIex16, 1 x Mini PCIe
• Depolama: 5 x SATA 6Gb/s
• RAID: 0, 1, 5 ve 10
• Ses: Realtek ALC1150, 7.1 kanal
• Ağ: Killer E2205 Gigabit LAN, 802.11 ac/b/g/n, Bluetooth 4.0
• Arka panel bağlantıları: PS2, 4 x USB 3.0, 2 x USB 2.0, DVI/HDMI/VGA, Optik/analog ses çıkışları, LAN (RJ45), 1 x eSATA
• Dahili bağlantılar: 1 x USB 2.0, 1 x USB 3.0, 2 x fan bağlantı yuvası,
• Form faktörü: Mini-ITX, 170 x 170mm

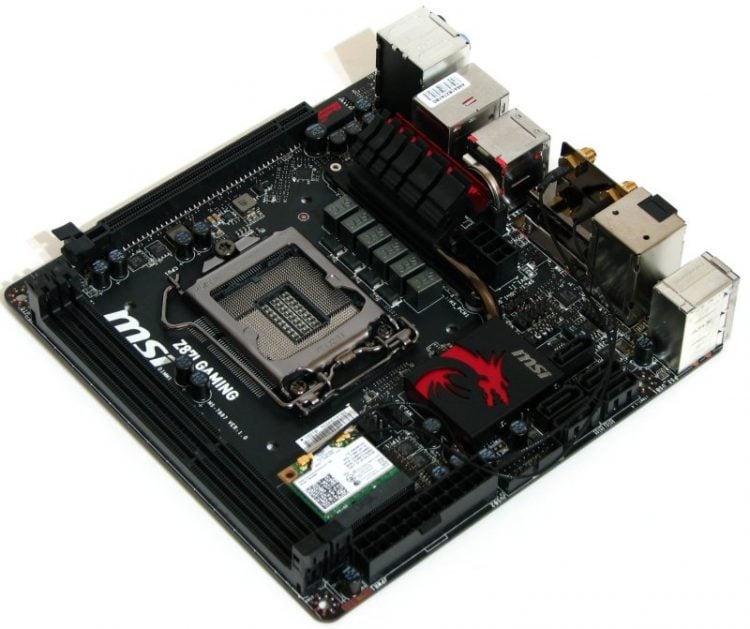

MSI’ın SFF (Small Form Factor) sistemler için tasarladığı ve içine; hızaşırtma/oyuncu kitlesinin ihtiyaçlarını karşılamaya yönelik bileşenlerle donattığı Gaming serisinin DNA’sını karıştırdığı Z87I Gaming AC, 17 x 17 cm ebatlarında Mini-ITX formunda bir anakart. Temel olarak; MSI’ın Military Class 4 (askeri standartlar) adını verdiği DrMOS II, Hi-c CAP, SFC ve Solid CAPS gibi bileşenlerle takviye edilen Z87I Gaming AC, çift kanal destekli 2 adet slotta toplam 16GB 3000MHz’e kadar (hızaşırtma ile) bellek kullanımı, ekran kartı için 1 adet PCIex16 genişleme yuvası, sürücüler için 5 adet SATA 6Gbps portu, 802.11 ac destekli kablosuz ağ/Bluetooth 4.0 desteği ve geniş hızaşırtma seçeneklerine sahip. MSI’ın bu anakartla hedeflediği kitle ise; üst düzey bileşenlere sahip Mini-ITX forumunda oyun sistemi kurmak isteyen kitle.

Detaylara girmeden önce, Z87I Gaming AC’nin, “AC” uzantısından biraz bahsedelim. Kısa süre önce hayatımıza giren yeni nesil ağ iletişim protokolü 802.11 ac, an itibariyle kullanıyor olduğumuz 2.4GHz’lik 802.11 n standardın iki katı olan 5GHz bandında çalışıyor ve teorik olarak 1 Gigabit dosya aktarımını sağlıyor. Tek kanaldaki dosya aktarım hızı ise 500Mbit civarında. Bu; kablosuz ağ bağlantısı ile “kablolu” aktarım hızının yakalanması anlamına geliyor.

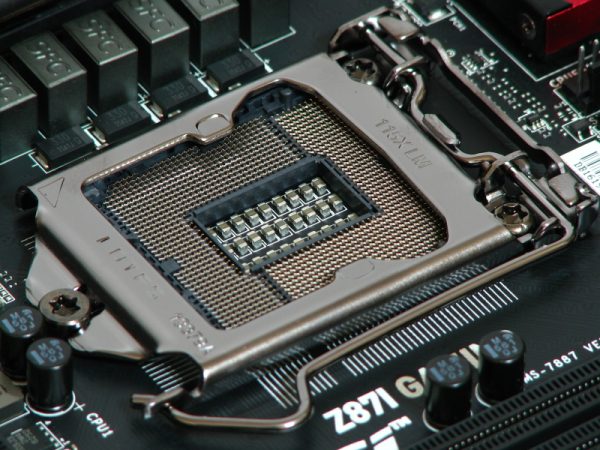

Anakartın Intel LGA 1150 destekli yuvasında, 4. nesil Haswell mimarisine sahip i3, i5 ve i7 işlemcileri kullanabiliyoruz. Daha önce Mini-ITX kullananlar için hemen küçük bir hatırlatma yapalım: yeni nesil anakartlarda işlemciler için TDP sınırlaması bulunmuyor:

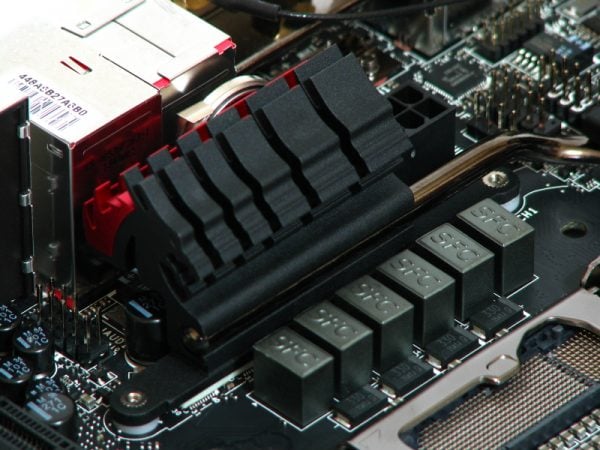

İşlemci yuvasının batısında yer alan 6 adet güç regülatörü, özellikle hızaşırtma sırasında işlemciyi sağlıklı akımla beslemek görevini üstleniyor. Anakartın genel temasına uygun siyah-kırmızı kombinasyonu ile renklendirilen geniş soğutma yüzeyine sahip soğutucu, güney köprüsü ile birbirlerine ısı borusu ile irtibatlanmış durumda. Pasif soğutucunun yüksekliği 29 mm ve özel tasarım işlemci soğutucuları ile çakışma ihtimali neredeyse yok:

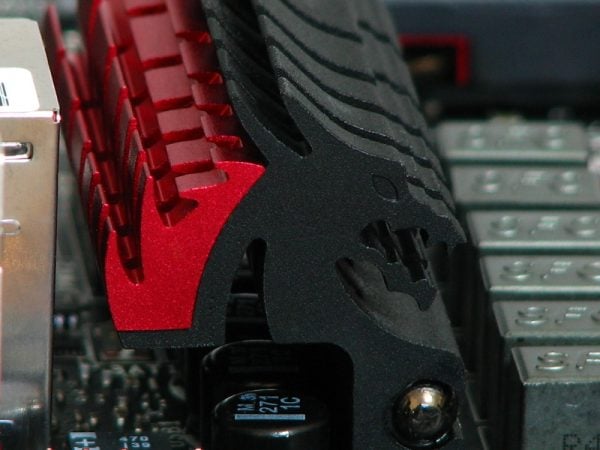

Gaming temasına uygun tasarlanan “ejderha” şeklinde pasif soğutucunun yandan görünüşü:

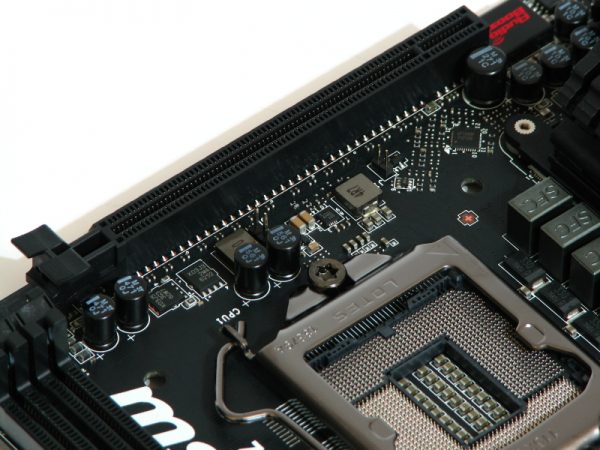

Anakartın tek PCIex16 yuvası PCIe 3.0 spesifikasyonunu destekliyor ve bantgenişliği x16 hızında:

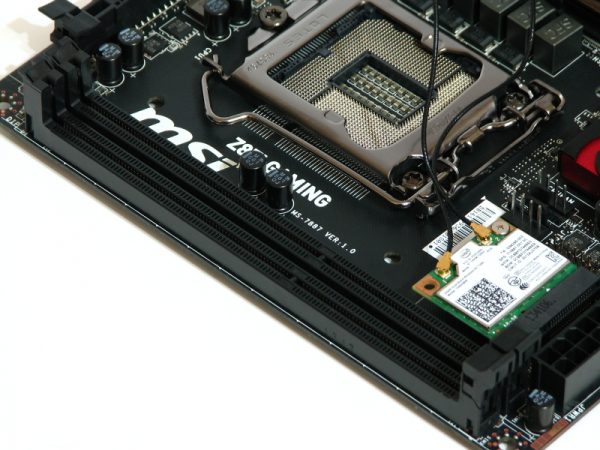

Çift kanal bellek yuvasında; maksimum 16GB olmak üzere 1333 ve 1600MHz bellekleri standart, 3000MHz’e kadar olanları BIOS’daki XMP profili yardımıyla hızaşırtma ile kullanabiliyorsunuz. MSI’ın pek çok anakart modelinde yer verdiği başarılı ve ergonomik yapıdaki “tek tırnaklı” bellek yuvaları sayesinde, bellek yuvalarına yakın olan PCIex16 yuvasına takılacak ekran kartı, bellek söküm/takımlarında rahatsız edilmiyor:

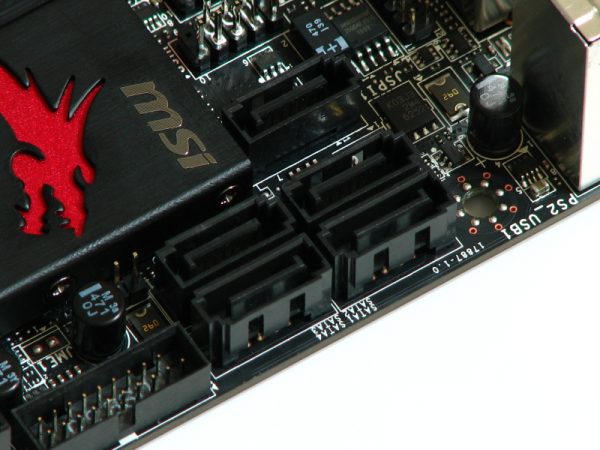

Dikey konumlandırılan 5 adet yuva SATA 6Gb/s destekli. Yuvaların tamamı Intel Z87 yongasetine bağlı ve sürücülerle RAID 0, 1, 5 ve 10 kombinasyonları yapılabiliyor:

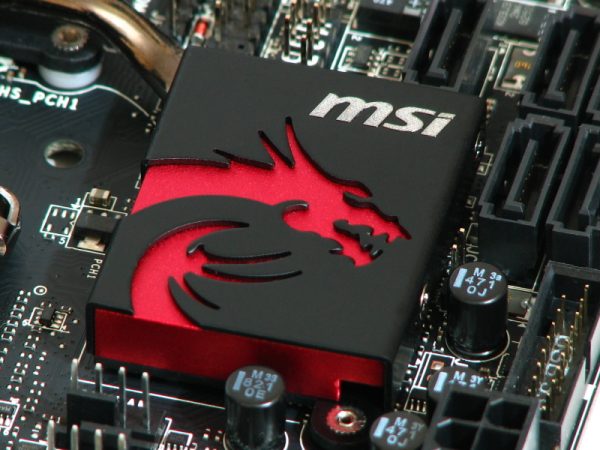

MOSFET soğutucusunda da gördüğümüz ve üzerine ejderha figürü işlenmiş düşük profilli alüminyum soğutucu blok, yongasetinin ısısını dağıtmakla görevli:

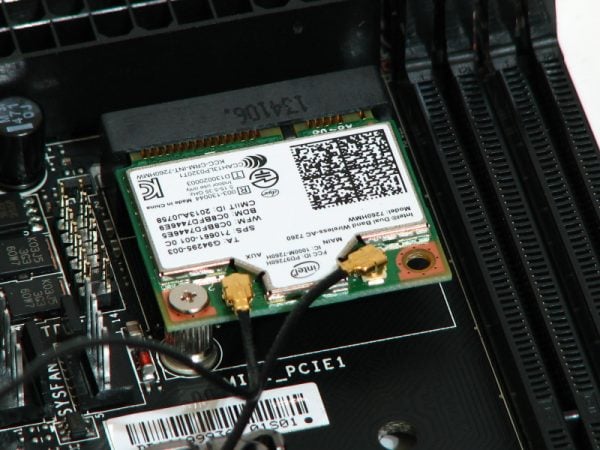

Mini-ITX anakartların vazgeçilmezi olan Mini PCIe genişleme yuvasına takılı halde duran WiFi kart, 802.11 ac/b/g/n ve Bluetooth 4.0 standartlarını destekliyor. Kullanıcı isterse WiFi kartı çıkarttıktan sonra buraya Mini PCIe destekli SSD takabilir:

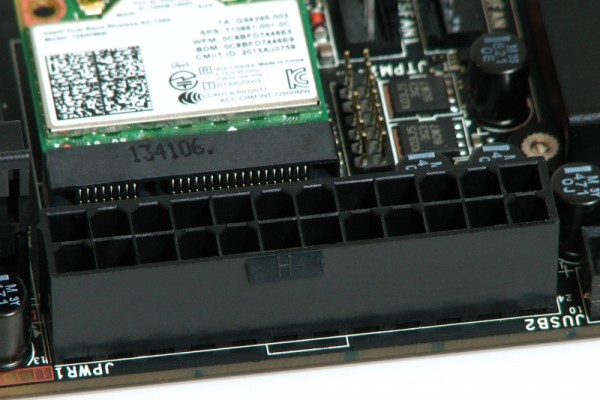

Yongasetinin kuzeyindeki 24 pin yanında…

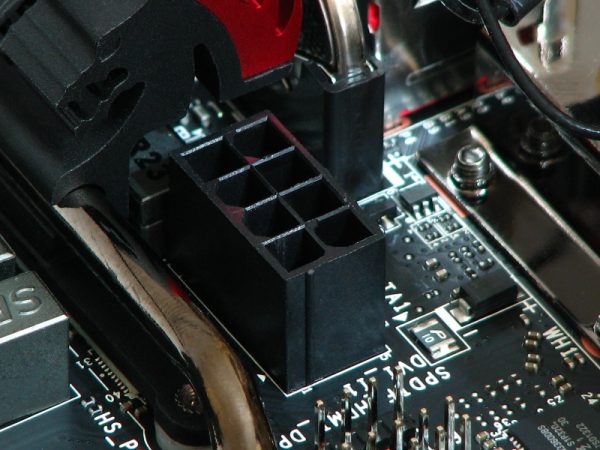

…işlemcinin batısındaki MOSFET soğutucunun yanına yerleştirilen ilave 8 pinlik yuvalar sayesinde anakartın çalışması için gerekli güç sağlanıyor:

SATA yuvaları ve 24 pin güç girişinin ortasına konumlandırılan 19 pinli dahili USB 3.0 yuvası:

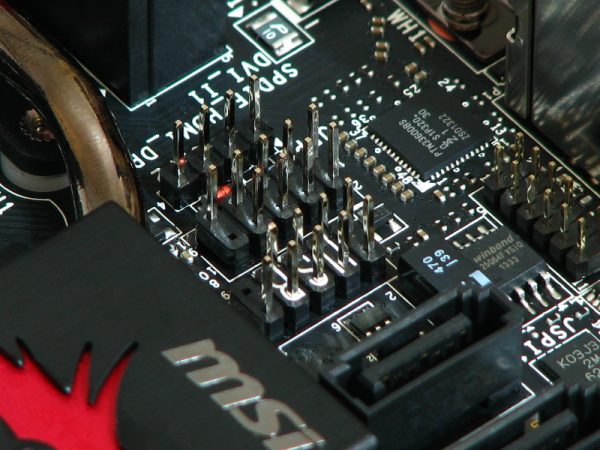

Anakart üzerinde dahili 1 x USB 2.0 yuvası yanında toplam 2 adet 4 pinli fan yuvası yer alıyor:

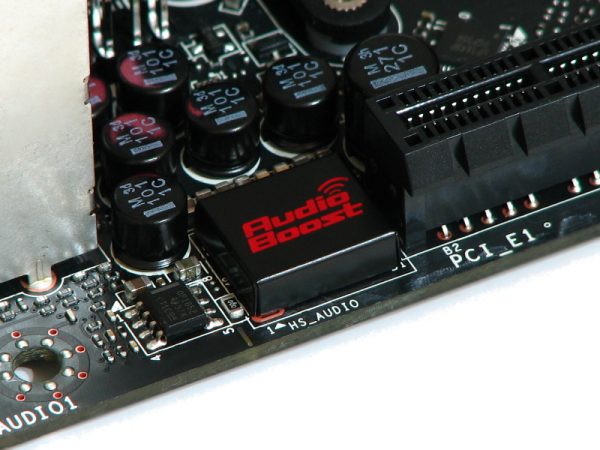

Hızaşırtma konusunda iddialı olan Z87I Gaming AC, aynı zamanda yüksek kaliteli ses kapasitörleri, dahili 600Ω kulaklık amplifikatörü, altın kaplama analog ses çıkışları, elektromanyetik girişime karşı korumalı ses yongasından oluşan ve MSI’ın Audio Boost olarak adlandırdığı yüksek ses kalitesi sunan bileşenlerle geliyor. Üzerinde Audio Boost yazan koruyucunun altında ise Realtek ALC1150 ses yongası bulunuyor:

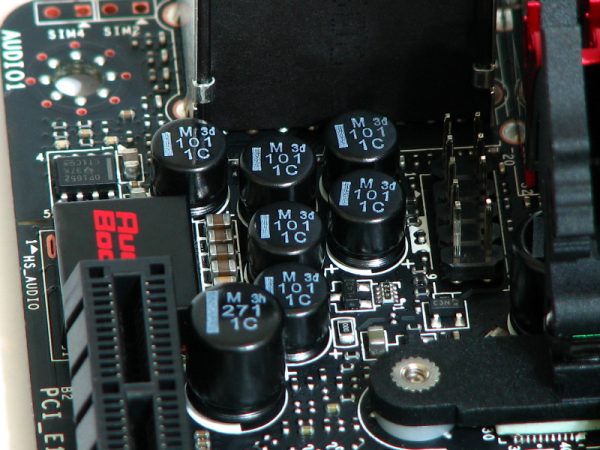

Yukarıda bahsettiğimiz yüksek kaliteli ses kapasitörleri:

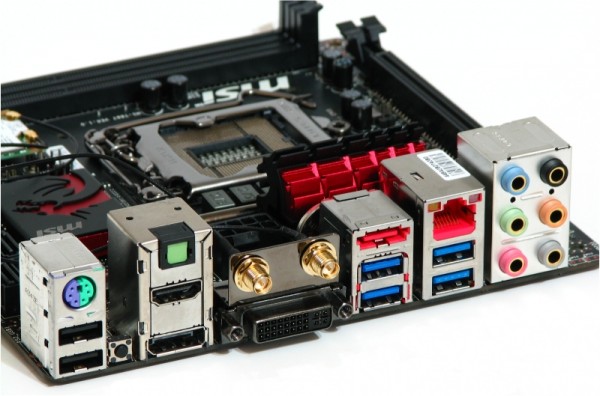

Arka paneldeki giriş/çıkış yuvaları:

• PS/2 (klavye/fare)
• 2 x USB 2.0
• 4 x USB 3.0
• HDMI/DVI/Display Port görüntü çıkışları
• BIOS resetleme butonu
• eSATA
• LAN (RJ45)
• Analog ve optik ses çıkışları
• 2 x WiFi anten bağlantı yuvası

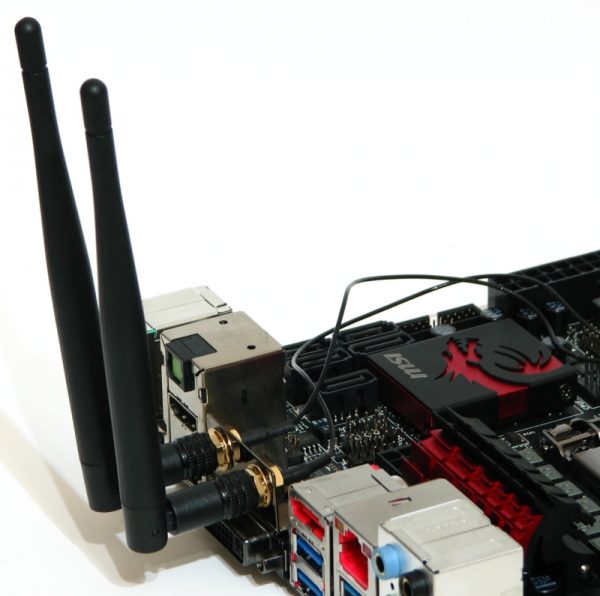

Kutu içeriğinden çıkan 2 adet WiFi antenin, yuvalara bağlanması:

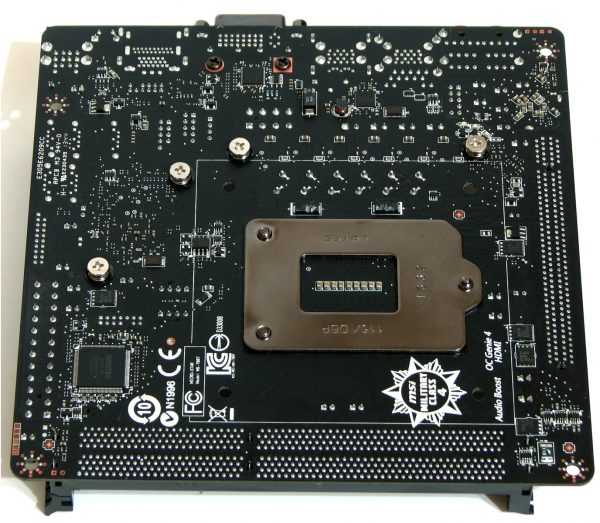

Merak edenler için anakartın arka yüzü:

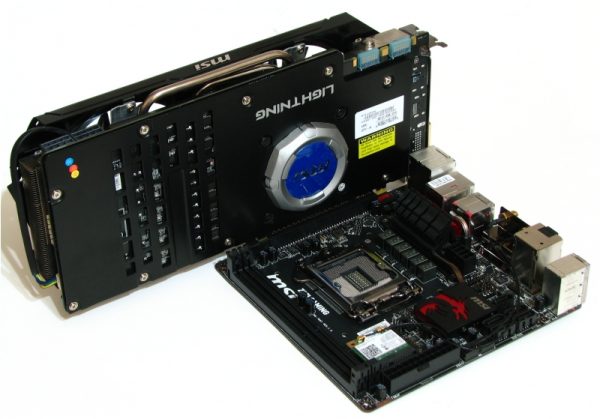

Daha önce Mini-ITX’le tanışmamış olanlar için aşağıdaki kare, kartın büyüklüğü konusunda konusunda fikir verebilir. MSI Z87I Gaming AC’nin PCIex16 yuvasına takılı olan ekran kartı; MSI GTX 770 Lightning:

Kutu İçeriği

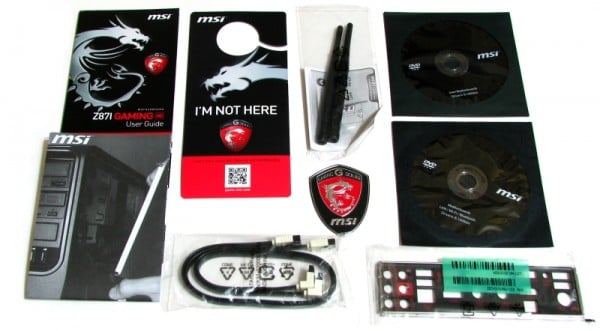

MSI Z87I Gaming AC’nin kutu içeriğinde bulunanlar:

• Kullanım kılavuzu
• Hızlı kurulum kılavuzu
• Sürücü CD’leri
• 2 x SATA kablosu
• 2 x WiFi anten
• MSI Gaming çıkartması
• Arka panel metal aparatı
• Kapı kolu kartonu
