MSI Z270 GAMING M7 anakart üzerinde Samsung’un 960 PRO M.2 NVMe SSD’leri ile RAID 0 kurulumu yapıp performansına bakıyoruz.
Depolama konusunda SATA SSD’lerden sonra en büyük çığır açan teknoloji şüphesiz M.2 SSD’ler oldu. 32 GBps hız destekleyen bu arabirim, Samsung gibi üreticlerin de yüksek performanslı ürünleriyle birlşince daha önce ancak RAID ile ulaşılabilen hızları bizlere sunmaya başladı. Fakat insanoğlu olarak hep daha fazlasını istemek, medeniyetimizin gelişmesini de körkükleyen en büyük etkenlerden biri. Bu bağlamda hemen aklımıza neden iki adet NVMe SSD’yi RAID modunda çalıştırmadığımız geliyorve işe koyuluyoruz.
Samsung 960 PRO
Samsung’un 960 PRO serisi SSD’leri şu anda piyasada bulabileceğiniz en hızlı M.2 SSD’ler olma özelliğine sahip. 3500 MB’a varan okuma ve 2100 MB’a varan yazma hızları ile 960 PRO serisi inanılmaz bir performans sunuyor. Daha önce kapsamlıca incelediğimiz 960 PRO ve 960 EVO serisi SSD’ler, sadece 22mm genişlik ve 80mm uzunlukta yüksek kapasite ve hızı bir araya getiriyor. NVMe protokolü üzerinden çalışan M.2 SSD’ler, AHCI’nin limitlerine takılmadan yüksek girdi/çıktı performansını da beraberinde getiriyor.
M.2 SSD ile RAID
RAID 0, tamamen performans odaklı bir sistem. İki adet birebir aynı depolama birimini, tek bir birim olarak ayarlıyorsunuz. Sonuç olarak güçlerini birleştiren sürücüler, teoride iki kata yakın bir performans sunmalı. Tabi pratikte durum her zaman böyle olmayabiliyor zira bazı kısıtlamalarla karşılaşabiliyorsunuz. Özellikle de 960 PRO gibi yüksek performanslı SSD’ler kullanıyorsanız zaten limitlere daha da çok yaklamış oluyorsunuz.
Peki M.2 SSD RAID için ne gerekiyor?
- İki adet birebir aynı marka model NVMe destekli M.2 SSD
- Çift M.2 2280 PCIe slotlu anakart
- UEFI Windows 10
- Intel RAID Sürücüsü
Adım adım RAID 0 SSD’lere Windows 10 Kurulumu:
- SSD’lerin anakarta monte edilmesi.
- BIOS’tan M.2 Genie’nin devreye sokulması
- MSI olmayan anakartlarda AHCI ayarının elle RAID yapılması ve iki SSD’nin de seçilerek RAID’in oluşturulması.
- UEFI Windows 10 USB belleği hazırlanması
- Intel RAID sürücüsünün indirilmesi
- f6flpy-x64.zip dosyasının klasöre çıkartılması
- Klasörün Windows 10 kurlum USB’sine kopyalanması
- F11 tuşu ile Boot menüsüne girilip önünde UEFI ibaresi olan USB bellekten boot edilmesi.
- Disk seçim ekranında “Sürücü yükle” denilerek sürücünün yüklenmesi
- Diskin seçilip Yeni Birim denildikten sonra oluşturulan 4. bölüme Windows’un kurulması.
M.2 SSD RAID Performansı
İki adet 960 PRO SSD ile RAID yapmak her ne kadar Kaby Lake sistemde okuma performansında bir değişiklik yaratmasa da yazma performansında %50 artış sağlıyor. Saniyede 2 GB olan yazma hızınızı 3 GB’a çıkartabiliyorsunuz. Fakat burasa asıl artışı özellike IO değerlerinde görüyoruz. Saniyedeki girdi/çıktı sayısı RAID sayesinde bazı testlerde iki katına kadar çıkabiliyor.
Sonuç
Özellikle MSI’ın M.2 Genie özelliği sayesinde M.2 RAID kurulumu inanılmaz kolay bir işlem haline geliyor. Sonrasında Windows kurulumu da gayet kolay gerçekleşen bir işlem. Fakat yüksek hızlı SSD’ler kaşısında Kaby Lake platformunun saniyede en fazla 3.93 GB Direct Media Interface hız limiti karşınıza çıkıyor. Bu durum X99 platformunda daha da vahim. DMI 2.0 x4 ile 20 Gbit hıza mahkumsunuz. Bu bağlamda NVMe M.2 RAID, yazma hızında %50 artış sağlasa da bugün bile güncel mimarilerde limitlere takılıyor. Yine de yüksek IOPS elde etmek isteyen kullanıcıların mutlaka göz nönüde bulnudurması gereken bir kurulum.
Test Sistemi
- Core i5 7600K
- MSI Z270 Gaming M7
- 16 GB DDR4 2133 MHz RAM
- 2 x Samsung 960 PRO 512 GB NVMe SSD
- Corsair HX850i
- Windows 10 Sürüm 1703
Test Sonuçları

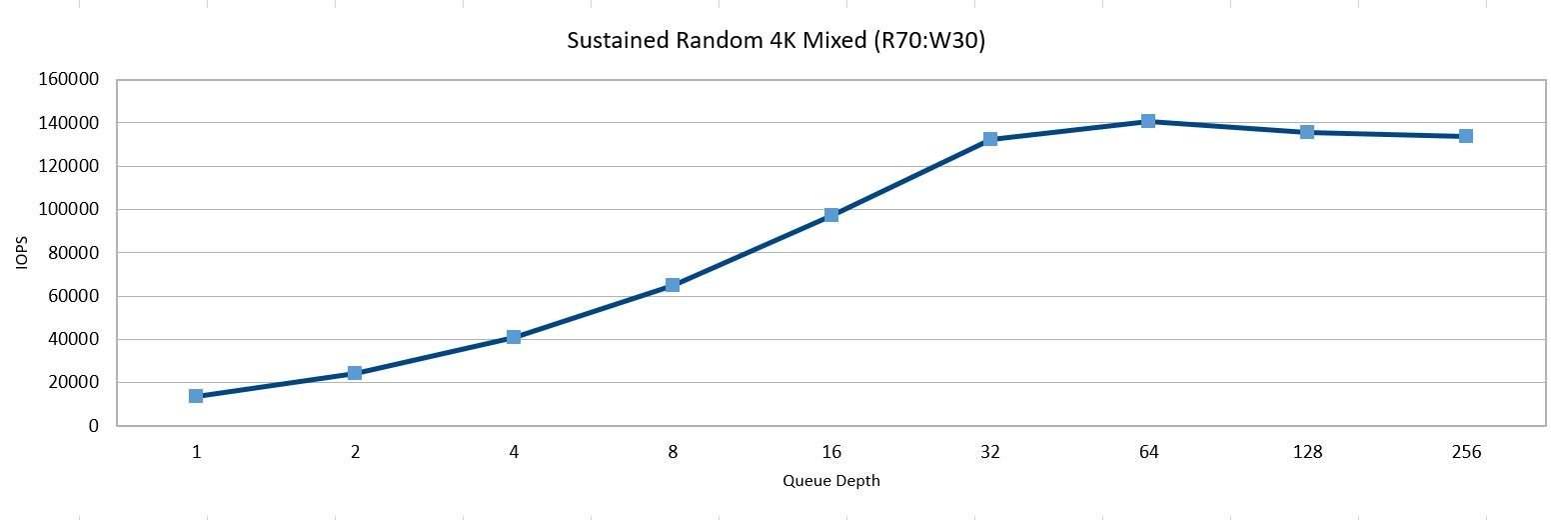

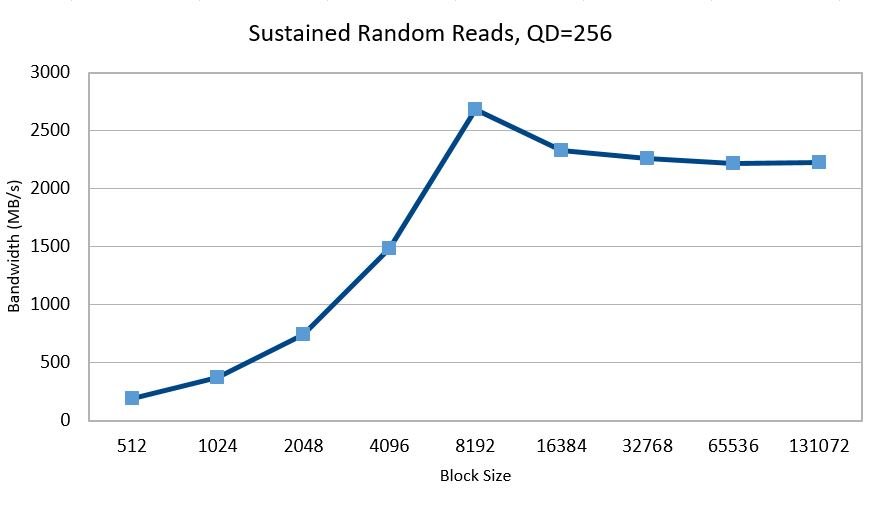

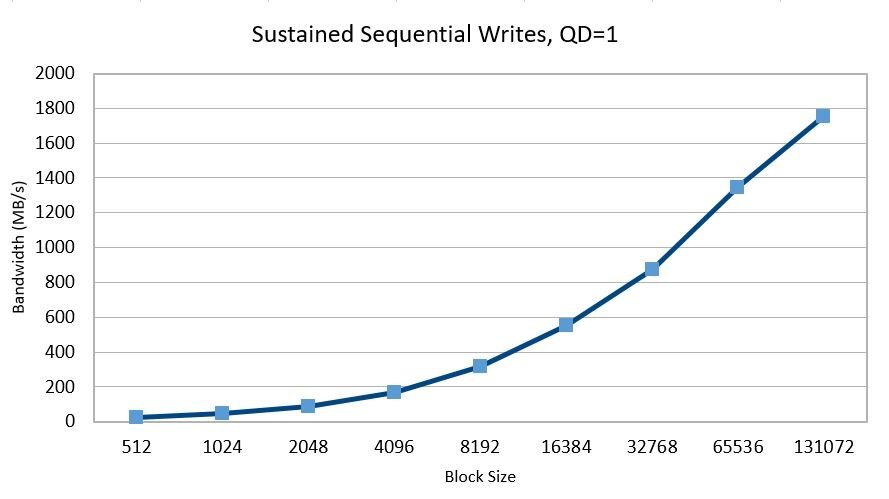

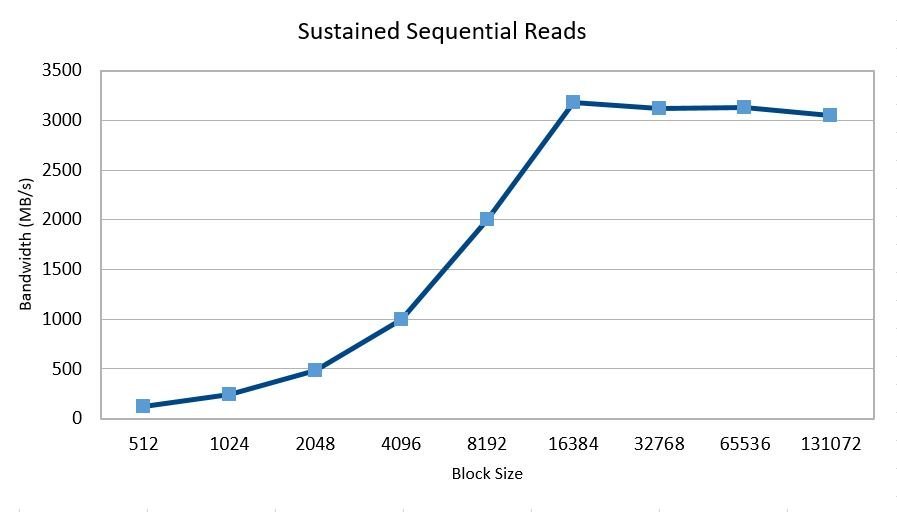

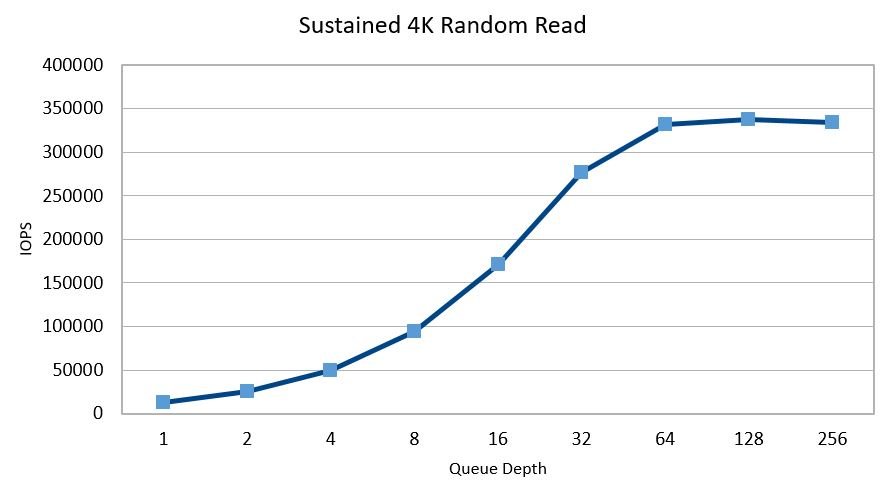

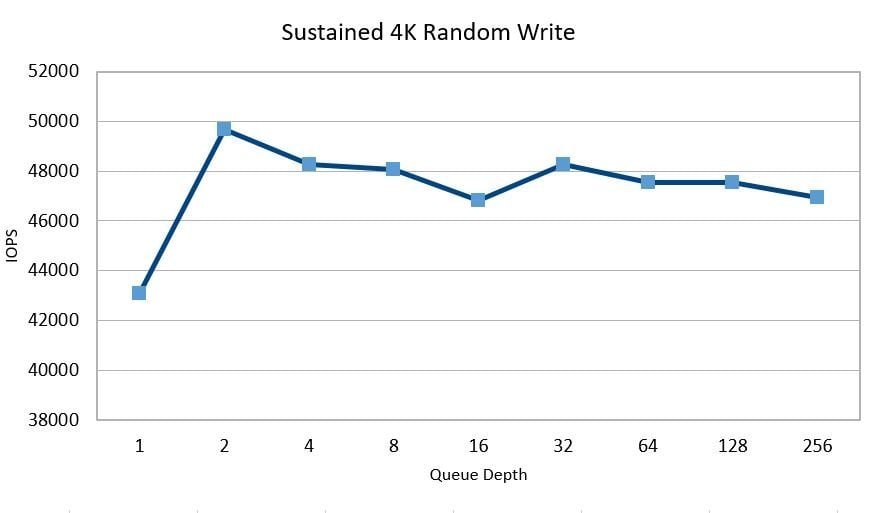

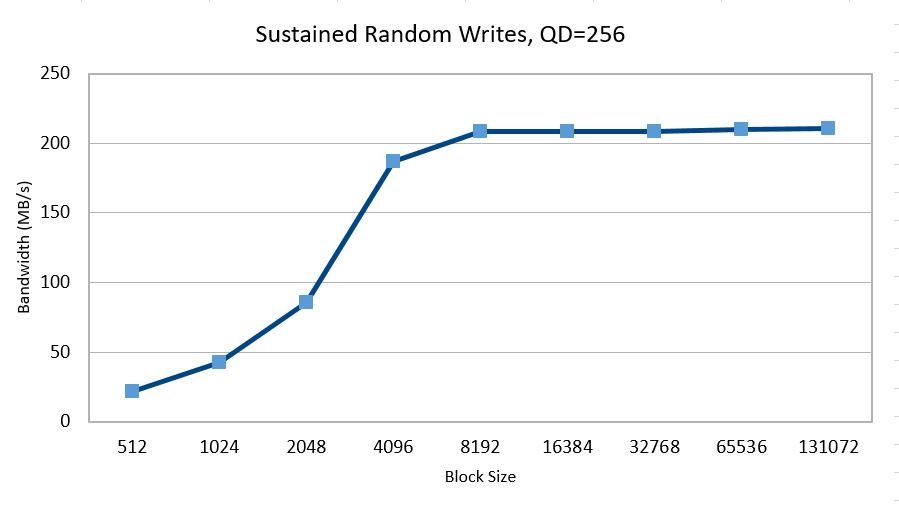

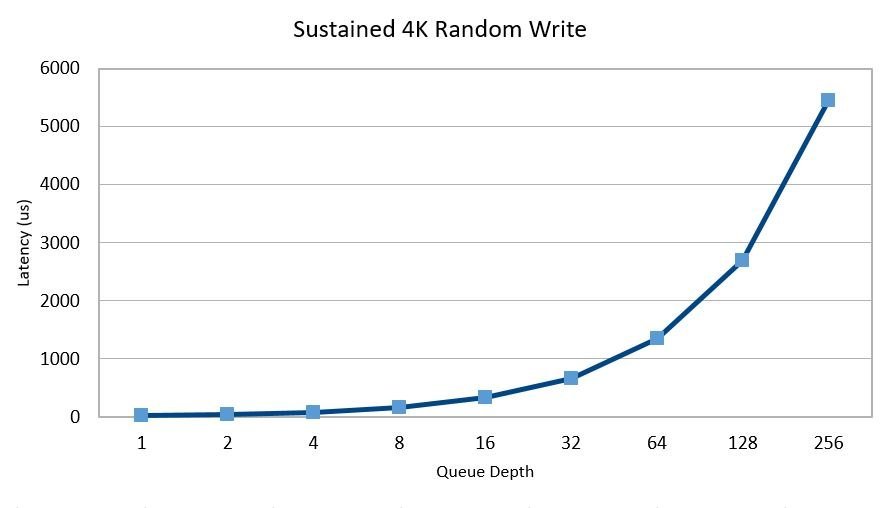

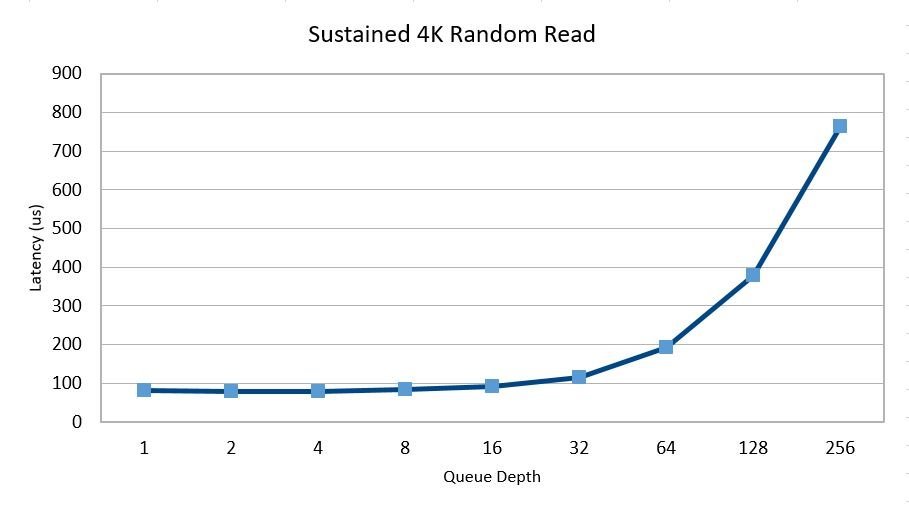

FIO 2.18 – ezFIO Sonuçları
Zaman Çizelgesi
- 00:08 – MSI Z270 Gaming M7 anakart
- 00:18 – Samsung 960 PRO İncelemesi
- 00:49 – 512 GB Samsung 960 PRO NVMe M.2 SSD’lere bakış
- 01:35 – M.2 2280 standardında
- 02:17 – MSI Z270 Gaming M7 anakart
- 02:50 – Anakartta 3 adet M.2 yuvası
- 03:14 – Anakartta RGB ışıklandırma
- 03:49 – 960 PRO SSD’leri M.2_1 ve M.2_2 yuvalarına takıyoruz
- 04:24 – PCI Express 3.0 X4 hızında M.2 yuvaları
- 05:00 – M.2 SSD’lerin montajı
- 05:46 – M.2 SSD desteğini iyileştirmek için BIOS’u güncel tutun
- 06:24 – MSI M.2 Genie ile kolay RAID kurulumu
- 07:52 – UEFI Windows 10 Kurulumu
- 08:13 – USB Bellekten UEFI boot
- 08:50 – RAID sisteme UEFI Windows 10 kurulumu
- 09:22 – Intel AHCI/RAID sürücüsü
- 09:40 – Intel Rapid Storage Technology yazılımı yükleyin
- 11:36 – CrystalDiskMark testi
- 13:04 – DMI 3.0 darboğazı
- 15:07 – AS SSD Performansı
- 15:28 – ATTO Disk benchmark
- 15:34 – HD Tune 5.60 Test sonuçları
Sonuç değerlendirme:
- 16:25 – Artılar
- Yüksek yazma performansı
- 4 TB NVMe SSD kapasitesi
- 17:37 – MSI Z270 Gaming M7 artıları
- 3 adet M.2 yuvası
- M.2 Genie ile kolay RAID kurulumu
- Aktif BIOS güncelleme desteği
- M.2 Shield
- 19:46 – Eksiler
- DMI 3.0 yüzünden darboğaz: 3.93 GB/s
- RAID 0 riskli
bu kadar yüksek hız testlerde çıkıyorda gerçek hayatta ne fark ettiriyor mesela bişey kurarken hiç bu kadar fark olucağını zannetmiyorum görev yöneticisinden diski takip etsek hangi değerlere çıkabilicek onun testlerini yapabilirmisiniz
Gerçek hayatta da o hızlara ulaşılıyor. Mesela bir örnek Windows.old silme işlemi çok daha hızlı oluyor.
Raid 0 LUL en kötü raid sistemdir performanslıdır ama yedek yoksa elde disklerden biri GG olursa çok canınız yanar
waaaooow. Sağ ol ergen bu adamlar bunu bilmeyecek kadar yeniler bu işte. Merak ettim nereden biliyorsun bu bilgiyi vatikan kütüphanesinden falan mı buldun çıkardın.
Bende 2 adet alıp raid yapmayı planlıyordum şu an vazgeçtim 1 tane alsam yeterli olur. Bu bilgilendirme çok işime yaradı. Yine teşekkürler Technopat.
Rica ederiz.
bu değerler bence fazla ama teknolojide asla sınır yoktur hep yukarıya :D bir gün hatta technopat işlemci kullanabiliriz :D :D
Umarız :)
Uyarılar neden hep kitabın veya videonun sonunda olur! :) Güzel bir inceleme olmuş. Ağzınıza sağlık!
Sağ olun :)
Ryzen 1800x ile test edilseydi darboğaz olur muydu yine?
Büyük ihtimalle.
Öncelikle güzel bir rehber olmus, agziniza saglik diyorum. Peki Raid0 konfigurasyonunu iki farkli birbirinden ayri teknolojiyle üretilmis disklerdede yapabilirmiyiz mesela SSD ve HDD’yi Raid0 konfigürasyonunda calistirirsak bize ne avantaj yada dezavantaj saglar? Ömür bakimindan bir sorun cikarmi ( Hem Raidli hemde raidsiz).
SSD ile HDD RAID yapılamaz. Bu, tavştan ile kaplumbağayı aynı parkurda yarıştırmak gibi olur. RAID 0’da disk kapasiteleri eşit olmalı.
Sürücü silindiğinde teorik olarak veriler kurtarılabilir mi? Yoksa biçimlendirmek gibi kalıcı bir kayıp mı yaşanır?
Normal şartlarda RAID kurulumlarında sürücüyü silmek, verileri silmez. Veri kurtarma yazılımı ile veriler kurtarılabilir. Lakin SSD’lerde TRIM devrede ise sürücülerin silinmesi hücrelerin boşaltılmasına sebep olabilir. Bu da verilerin kurtarılamaması demektir.
https://uploads.disquscdn.com/images/51e7205a4d2214a4adbd6ad51b4a100d048fbd8df76118e6a1a5b991219f5619.jpg
msi z97 gaming 3 anakart i7-4970k samsung 850 256GB pro ssd niye böyle çıkıyor eski sistem olmasına rağmen??
SATA SSD olan Samsung 850 ile takribi 500 MB/s okuma değerini görebilirsiniz. Bu test sonuçları yanlış. Bağlandığı arabirim sebebiyle GB değerlere ulaşamaz. PCIe bile olsaydı bu rehberdeki teknolojik limite takılacaktı. Kaldı ki biz de 850 Pro kullandık :) İlginç bir hata olmuş, analizi için isterseniz Technopat Sosyal’de konu açabilirsiniz.

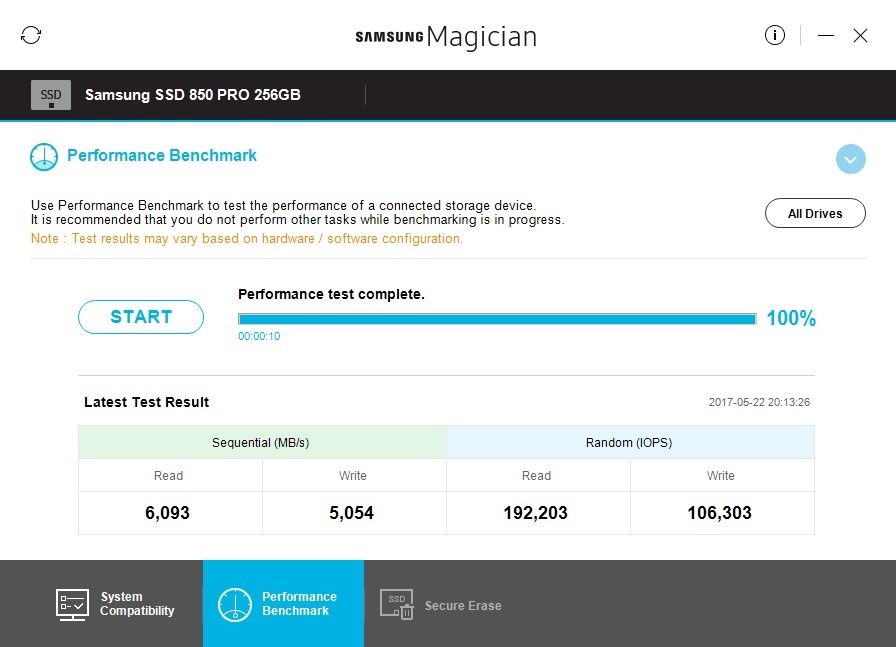

https://uploads.disquscdn.com/images/71b2fe6875e1ee319c3f65f30ebb271044d6106a05b7f25f35e590b2cca9d0db.jpg
