AMD Radeon R9 290 İncelemesi

AMD Radeon R9 290’nın Detayları

Ürün Özellikleri

• Grafik yongası: Hawaii
• Üretim teknolojisi: 28 nanometre
• Çekirdek hızı: 947MHz
• Bellek miktarı: 4096
• Bellek hızı: 1250MHz (efektif 5000MHz)
• Bellek tipi: GDDR5
• Bellek arayüzü: 512 bit
• Bant genişliği: 320GB/s
• TDP değeri: 250 watt
• Güç girişi: 1 x 8 pin, 1 x 6 pin
• Görüntü çıkışları: 2 x DVI, 1 x Display Port, 1 x HDMI

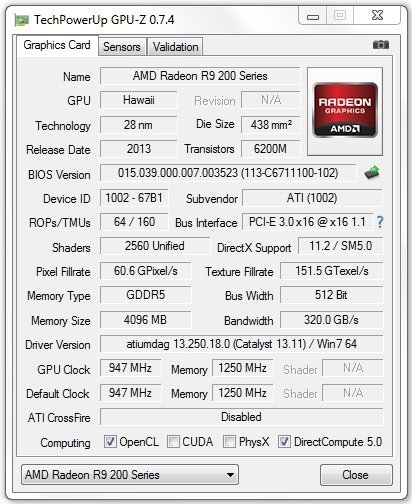

İncelemeye gelen örnek AMD’nin referans tasarım modeli. GPU standart olarak 947MHz, bellekler 1250MHz (efektif olarak 5000MHz) olarak çalışıyor. 512 bitlik bellek arayüzünün ulaştığı değer: 320.4GB/s. GDDR5 destekli bellek sığası ise, üst modeli R9 290X’de olduğu gibi 4K desteği düşünülerek 4096MB olarak tasarlanmış. Farklı özelliklerinin dışında kartın soğutucu sistemi, devre kartı ve üzerinde kullanılan tüm bileşenler; Radeon R9 290X’le birebir aynı.

AMD Radeon R9 290’nın çalışması için gerekli 250 watt’lık akım, 1 x 8 ve 1 x 6 pinlik güç girişleri ile karşılanıyor:

AMD’nin 4K ekran çözünürlüğünü ve çoklu monitör kullanımına izin veren EyeInfinity destekli 2 x DVI, HDMI ve Display Port yuvaları:

CrossFire köprü bağlantıları, Radeon R9 290X’le birlikte tarih olmuştu:

Kartın arka yüzü:

Soğutucunun alt kısmı tamamen kapatılmış durumda:

Üst kısımda ise sadece hava çıkışının olduğu bölümde küçük bir ızgara yer alıyor:

Kasa içine monte edildiği zaman sürücü yuvalarına bakan bölümde, blower fanın hemen yanında gövdeye açılan üç adet geniş yuva sayesinde, fan çalıştığı zaman hava girişini buradan sağlıyor:

Plastik dış tasarım, R serisine özgü kırmızı ve siyah renk kombinasyonu ile harmanlanmış. Karizmatik hatları daha keskin ve genel tema daha, bir öndeki HD serisindeki tasarıma göre daha fazla agresif görünüyor:

Eski tasarımla yenisi arasında değişmeyen tek şey: soğutma düzeneğinde kullanılan ve standart tip fanlara göre daha az alanda daha fazla hava akışı sağlayabilen blower tip fan:

Hawaii GPU’sunu serinleten tasarımın kalbinde, çok sayıda ince alüminyum yapraktan oluşan büyük gövdeli bir soğutucu yer alıyor. Soğutucunun hemen altında ise, bellek ve VRM devrelerini serinleten bir alüminyum ısı dağıtıcı var:

GPU’nun sıcaklığı, daha önce incelediğimiz pek çok soğutucu tasarımında olduğu gibi ısı boruları ile değil direkt temas ile (bakır taban) soğutucu gövdeye aktarılıyor:

AMD R9 290’nın devre kartı:

438mm2 zar alanına ve 6.2 milyar transistöre sahip olan Hawaii GPU:

GPU’yu sağlıklı/stabil güçle besleme görevini üstlenen 6 fazlı VRM devresi:

4096MB’lk bellekler, AMD’nin referans tasarımlarında sürekli olarak tercih ettiği Hynix’den:

Daha önce incelediğimiz Radeon R9 290X’de bu switch, tanımlanmış Quiet ve Über modları arasında geçiş yapmayı sağlıyordu. Anca Radeon R9 290’da bu switch’in herhangi bir fonksiyonu bulunmuyor:
