Baskı Devre Şeması

H

Hardware_Lover

Kilopat
Katılım
26 Şubat 2016
Mesajlar
296
Makaleler
1
Size vereceğim devrenin şemasını baskı devre şemasına çevirebilecek var mı ?


Dosya Ekleri

  • devre.jpg
    11 KB · Görüntüleme: 299
Öncelikle plaketi kaça kaç istiyorsun ? diyot, kondasatör değerlerini baskı devre üzerindeki kalınlıklarını eleman pinlerinin belirtmemiş sin.

Ajusshi dedi:
Öncelikle plaketi kaça kaç istiyorsun ? diyot, kondasatör değerlerini baskı devre üzerindeki kalınlıklarını eleman pinlerinin belirtmemiş sin.
Genişletmek için tıkla...
Malzemeler hazır. Perhidrol, tuz ruhu falan sıkıntı değil onlar da hazır. Mümkün olduğu kadar küçük tutarsak mükemmel olur. Yinede boyut konusunda ısrarcı değilim.

Electrolit kondansatör ile diyotlar kısa devre mi?
Anten girişi nasıl olacak? delik mi bırakacaz.

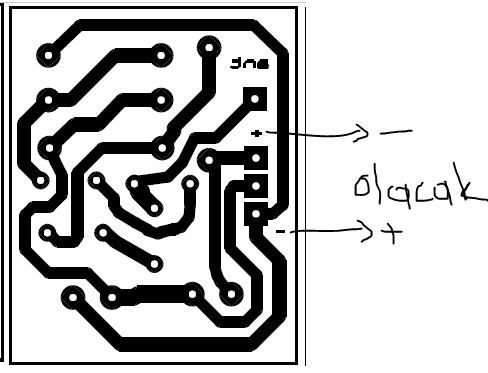

+ - diye işaretledim baskı devreye de. O yanlış olmuş. + - yeri değiştir bağla. + katoda giren olacak. Anota giren yeri işaretlemişim. Ortası GND zaten.


Dosya Ekleri

  • ayna.pdf
    70,9 KB · Görüntüleme: 171
  • normal.pdf
    71,2 KB · Görüntüleme: 176
  • üstten.pdf
    37,4 KB · Görüntüleme: 182
Son düzenleyen: Moderatör:
