İlginç ama bir o kadar da güzel bir tasarım tercihi, hoş PSU'lar fazla ısınmıyorlar. Genelde üstlerinde bulunan fan yeterli oluyor ancak FSP overclock ve "sınırları zorlamak" bağlamında önde olmak için sıvı soğutmalı bir PSU tasarımına gitmiş. Bitspower ile iş birliği içerisinde olacaklarını söylüyor FSP, PSU kısmını FSP üstlenirken; sıvı soğutma kısmını ise Bitspower üstlenecek.
Tasarım bu şekilde, modüler kablo girişlerinin hemen üstünde. Fanının da RGB olduğu yazılmış.
Sitesinde FSP'nin belirttiği üzere anladığım kadarı ile sıvı soğutmanın yardımıyla OPP limiti 1400W'a kadar çıkabilecek. Bu da PTM Pro'nun aksine 110% limitini aşması demek, regülasyon ve ripple testlerinde 110% sıklıkla kullanılan bir yüktür.
Laboratuvar testinde ise 100% yük altında 50 derecede tuttuğu belirtilmiş. 100 derece olan trafo sıvı soğutma devreye girince 70 derecelere kadar düşmüş.
Power chart bu şekilde, giriş akımları 1200W PSU'ya göre normal.
Bağlantı sayısı bu şekilde, sorun yok.
Akıllardaki en mühim soru: Sıvı soğutmayı PSU'ya entegre etmek ne kadar mantıklı, sızdırma durumunda ne olacak?
www.fsplifestyle.com

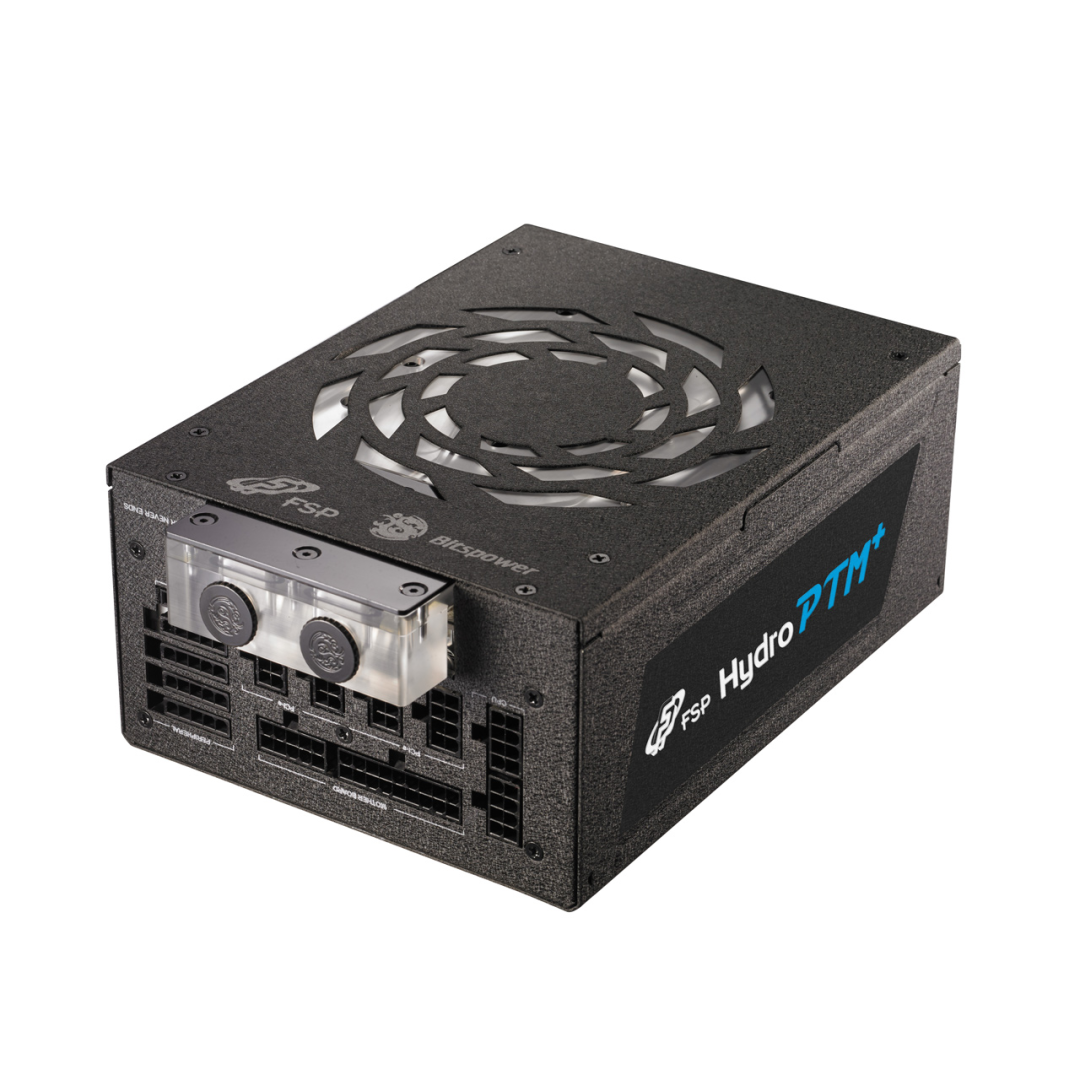

Tasarım bu şekilde, modüler kablo girişlerinin hemen üstünde. Fanının da RGB olduğu yazılmış.
FAN ÖZELLİKLERİ:
Fluid dynamic bearing (FDB) yapılı bir fanı olduğu yazılmış ki magnetic levitation veya self stabilizing oil-pressure bearing olmadığı sürece bir fark yaratmayacak, bu fan dediğim gibi RGB ve sıvı soğutma montajlandığında 0dB(A) modunda fan PSU 50% yüke girmedikçe dönmeyecek. Aura Sync ile de senkronize kullanılabilecekmiş, diğer RGB senkronizasyon yazılımları hakkında şimdilik bilgi yok.SIVI SOĞUTMA:
Sitesinde FSP'nin belirttiği üzere anladığım kadarı ile sıvı soğutmanın yardımıyla OPP limiti 1400W'a kadar çıkabilecek. Bu da PTM Pro'nun aksine 110% limitini aşması demek, regülasyon ve ripple testlerinde 110% sıklıkla kullanılan bir yüktür.
Laboratuvar testinde ise 100% yük altında 50 derecede tuttuğu belirtilmiş. 100 derece olan trafo sıvı soğutma devreye girince 70 derecelere kadar düşmüş.
GENEL BİLGİLER:
- Beklediğimiz üzere DC-DC kartı olacak içinde, en temelden böyle başlayalım.
- 100-240V ile AC gerilim konusunda sıkıntı yok, frekanslar da 60-50Hz, sorun yok.
- 3.22kg, büyük bir arkadaş.
- 220mm uzunluk, çoğu kasaya HDD çekmecesinin kaldırılması ile ucu ucuna sığar ama bunu alacak kişinin kasası da dert ettirmeyecektir.
- Bu PSU'da iki adet trafo bulunacak, iç yapıda rakiplerinden ayıracak temel fark bu.
- Kapasitörler 100% Japon olacak, hold up cap'in Nippon Chemi Con'a ait olduğunu gördüm hatta, 3 tane hold up cap olacak diye gördüm ki kapasiteleri yüksek olacaksa bu kesinti sonrası hold up time'ın uzun olacağı anlamına geliyor.
- Platinium sertifikalı, verimliliğine inceleme gelince daha detaylı bakarız.
- Topoloji LLC, başka da bekleyemezdik zaten.
- Bu ünite Hydro PTM Pro'dan farklı olacak, zaten üçüncü bir hold up cap ve ikinci trafo bunun en büyük göstergesi. Yine de, eğer gürültü filtresi aynı kalacaksa discharge IC hariç tüm elemanlar tam demektir. Discharge IC x kapasitörlerinin desarj olmasını sağlar, olması iyi olurdu yani. Bunun haricinde full bridge yapısı devam edecektir, APFC olacak.
- Diğer konularda inceleme beklemek en doğrusu, özellikle performans konusunda. Filtre kapasitörlerinin sayısının burada da fazla olduğunu görmemden ripple değerlerinin 12V ve 5V kanallarında 100% yükte 20mV'u aşacağını sanmıyorum. 110%'da belki atma olabileceğinden tahminim net değil.
- UVP sitesinde yazılmamış, büyük ihtimal vardır ama hala ATX standartlarında "opsiyonel" sayılan bir korumadır UVP.
- ATX3.0 ile de uyumlu değil PTM+, PCI-e Gen 5 kablosu yok yani, dönüştürücü destekliyordur belki RM-X serisinde de böyleydi.

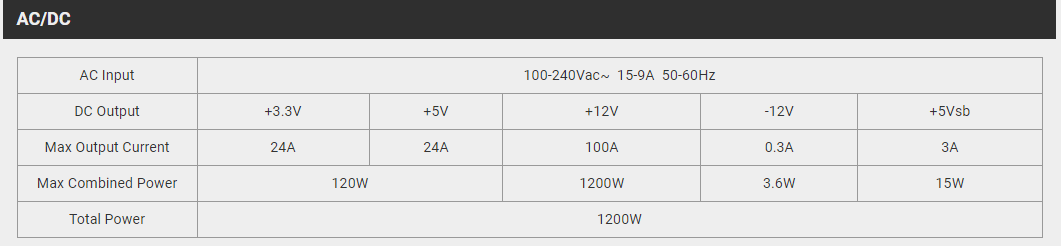

Power chart bu şekilde, giriş akımları 1200W PSU'ya göre normal.
- 3.3V + 5V kanal kombinesinin 120W değil de daha fazla olmasını beklerdim, 24A'lık akımlara yapılabilirmiş sanki.
- Grup düzenlemeli değil zaten, 12V kanalından kayıpsız 1200W sağlayabiliyor.

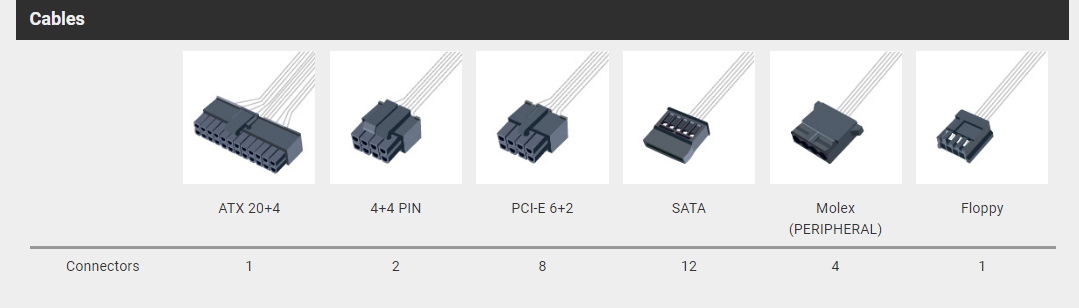

Bağlantı sayısı bu şekilde, sorun yok.
SONUÇ
Şimdilik bu kadar, inceleme geldiğinde bu arkadaşa daha detaylı bakarız.Akıllardaki en mühim soru: Sıvı soğutmayı PSU'ya entegre etmek ne kadar mantıklı, sızdırma durumunda ne olacak?
Hydro PTM+
FSP’s latest PSU - Hydro PTM+ is a unique, patented liquid-cooled PSU developed to meet the industry’s highest safety standards. Created exclusively in collaboration with Bitspower, a renowned maker of liquid cooling solutions for PC. This is the world's first mass-produced liquid-cooled PSU...
