2-Bit toplayıcı devre

3

391039

Hectopat
Katılım
27 Kasım 2020
Mesajlar
1.285
Makaleler
1
Çözümler
2
Arkadaşlar, 2 Bit toplayıcı bir devre yapmak istiyorum. Parçaları ve şemayı atacak arkadaş var mı?
Binary şekilde output vermesi gerekiyor.

Direkt konusu var:

Transistörler - Logic Gate: Binary toplama ve 4 Bit'lik Aritmetik Mantık Birimi (ALU)

Geçtiğimiz haftalarda, Transistörler - Logic Gate konusyla beraber birkaç konu sürecek bir yolculuğa başlamaıştık. O konuda genel olarak transistörlere, nasıl çalıştıklarına ve kullanım alanlarına değinmiştik. Konunun sonunda da, başlıkta bahsedilen ve bizim için asıl öneme sahip olan "Logic...
www.technopat.net www.technopat.net

Çok teşekkürler fakat bana malzemeler ve şema lazım.
Şemayı falan bulabiliyorum ama Led yakarak Binary sistemde sayıyı belirtmek istiyorum.

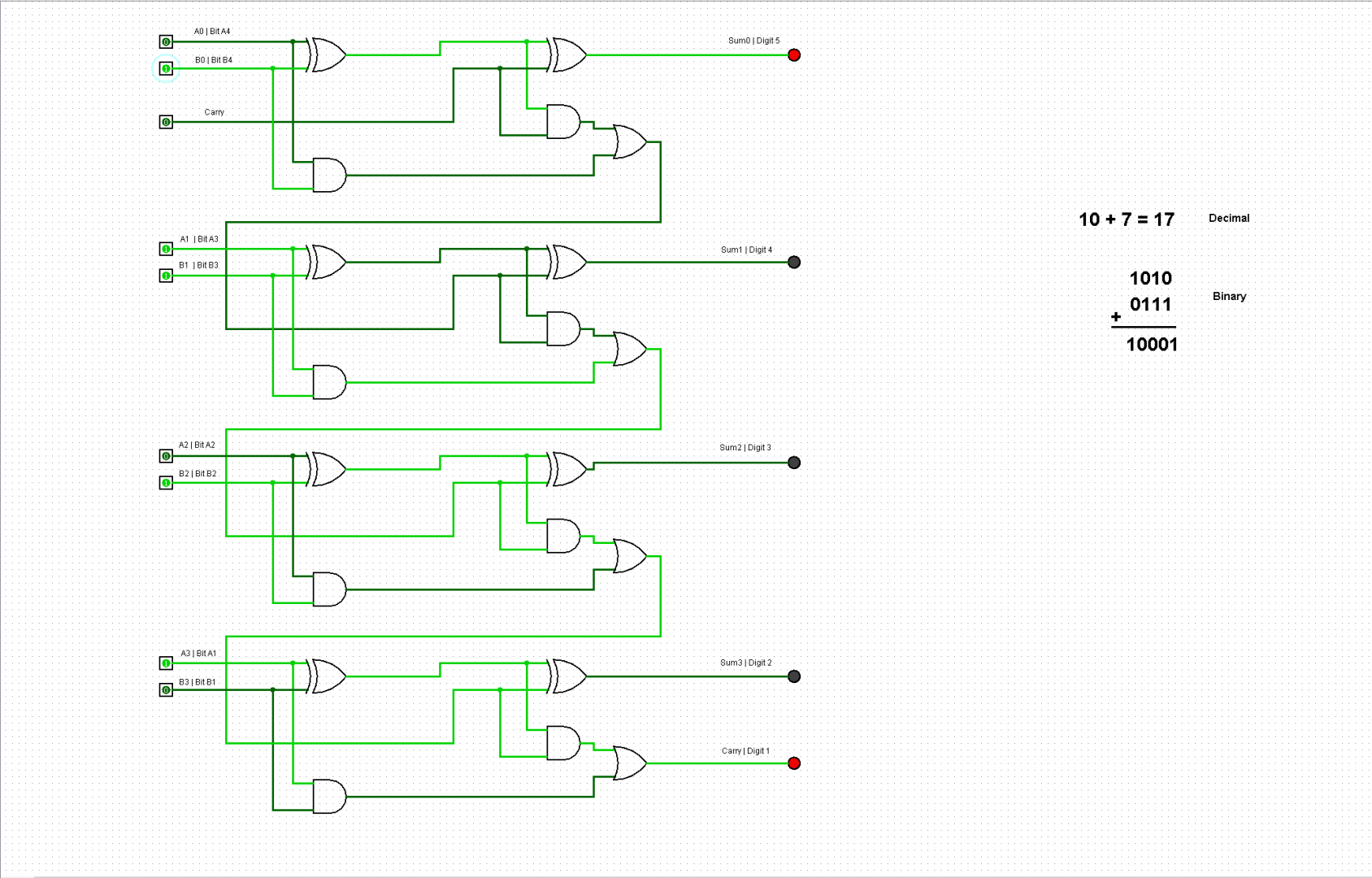

Şema:



Malzeme listesi:

  • 2 x 74HC86 Entegre - XOR Gate
  • 2 x 74HC08 Entegre - AND Gate
  • 1 x 74HC32 Entegre - OR Gate

Logic Gate mantığını biliyor musun? Zira bu şemayı kurmak için ona hakim olmak lazım. Şu videoya da göz atabilirsin:

Bu içeriği görüntülemek için üçüncü taraf çerezlerini yerleştirmek için izninize ihtiyacımız olacak.
Daha detaylı bilgi için, çerezler sayfamıza bakınız.

Uyarı! Bu konu 5 yıl önce açıldı.
Muhtemelen daha fazla tartışma gerekli değildir ki bu durumda yeni bir konu başlatmayı öneririz. Eğer yine de cevabınızın gerekli olduğunu düşünüyorsanız buna rağmen cevap verebilirsiniz.
