5mm kırmızı LED için hangi direnç alınmalı?

Ben lego bir araca 2 tane 5mm kırmızı LED taktım 3.7 W pil var hangi direnci kullanmam gerek?

330 ohm kullanıyorduk biz derslerde.

Shuichi Tatsuo dedi:

330 ohm kullanıyorduk biz derslerde.

Genişletmek için tıkla...

Bu değilmi

Kırmızı led 1.7V'a ihtiyaç duyar. 3.7V piliniz varsa 2V direnç üzerinde harcamamız lazım. O led modelleri en fazla 20mA akım çeker, sonrasında yanma riski vardır. Buradan direnç hesabınızı yapın.

Mesela 10mA akım çekecekseniz V= I*R formülünden 2 = 0.01*R yapar.
Burada da R=200 ohm olur.

P=V*I formülünden;
2V*0.01 = 0.02W güce dayanıklı direnç takmanız yeterlidir.

imnotagamer dedi:

Kırmızı led 1.7V'a ihtiyaç duyar. 3.7V piliniz varsa 2V direnç üzerinde harcamamız lazım. O led modelleri en fazla 20mA akım çeker, sonrasında yanma riski vardır. Buradan direnç hesabınızı yapın.

Mesela 10mA akım çekecekseniz V= I*R formülünden 2 = 0.01*R yapar.
Burada da R=200 ohm olur.

P=V*I formülünden;
2V*0.01 = 0.02W güce dayanıklı direnç takmanız yeterlidir.

Genişletmek için tıkla...

yanıtın için teşekkür ederim dirençler hakkında tek bildiğim nasıl bağlandığı Zahmet Olmazsa Güvenilir Bir Yerden Link Atabilirsen Güzel Olur Atamazsan da Canın Sağolsun

Ardaa51 dedi:

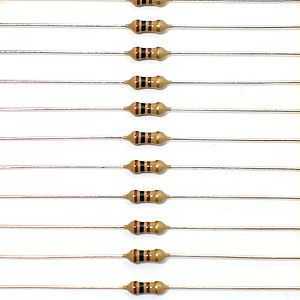

1/4 W 330 R Direnç Paketi - 10 Adet Satın Al | Robotistan

1/4 W 330 R Direnç Paketi - 10 Adet en uygun fiyatla Robotistan'da! Aynı gün kargo, kapıda ödeme ve taksit avantajlarıyla hemen sipariş verin!

www.robotistan.com

Bu değil mi?

Genişletmek için tıkla...

Bu siteden alabilirsin.

Arkadaşın dediği gibi 200ohm tercih et. Biz 5V üzerinden çalışıyorduk doğal olarak 330 atıyorduk.

@Ardaa51 Robotistan iyidir. Oradan alabilirsin.

Pil sağlığı ve uzun ömrü açısından sana tavsiyem oradan 1-2mA akım geçecek değerde direnç takman olur. Bu ledler zaten parlak yanıyor, fazla akım geçirip pili erken tüketme derim.

imnotagamer dedi:

@Ardaa51 Robotistan iyidir. Oradan alabilirsin.

Pil sağlığı ve uzun ömrü açısından sana tavsiyem oradan 1-2mA akım geçecek değerde direnç takman olur. Bu LED'ler zaten parlak yanıyor, fazla akım geçirip pili erken tüketme derim.

Genişletmek için tıkla...

220 ohm alsam bir fark olur mu 200 bulamadım

Ardaa51 dedi:

220 ohm alsam bir fark olur mu 200 bulamadım.

Genişletmek için tıkla...

Sorun olmaz. Bence 470 ohm bağlayın, ya da 1K.

Merhaba. Tek bir kırmızı LED'in direnç hesabında tek LED için direnç hesaplama kısmında LED voltajını 2.2 volt, LED akımını 12 mA, voltajı 4.2 volt olarak girdiğinizde kullanılacak olan direnç ve watt değerleri çıkıyor, standart dirençler 1/4 watt'dır. Bu uygulamada çıkan değer 180 ohm oluyor. (Piyasadan satın alınacak şekliyle yuvarlatma yapılıyor) Kolay gelsin.

Ardaa51 dedi:

220 ohm alsam bir fark olur mu 200 bulamadım

Genişletmek için tıkla...

Evet, 220 ohm değerinde de olabilir, mA olarak 12 mA 'ideğil de örneğin 10 mA'i 3.7 - 4.2 volt batarya voltajı aralığında çekerek LED bozulmadan yine çok sağlıklı olarak yanabilmiş olur. Kolay gelsin.
