Anakart ön panel ses bağlantısı nasıl yapılır?

Beratkocum16 dedi:

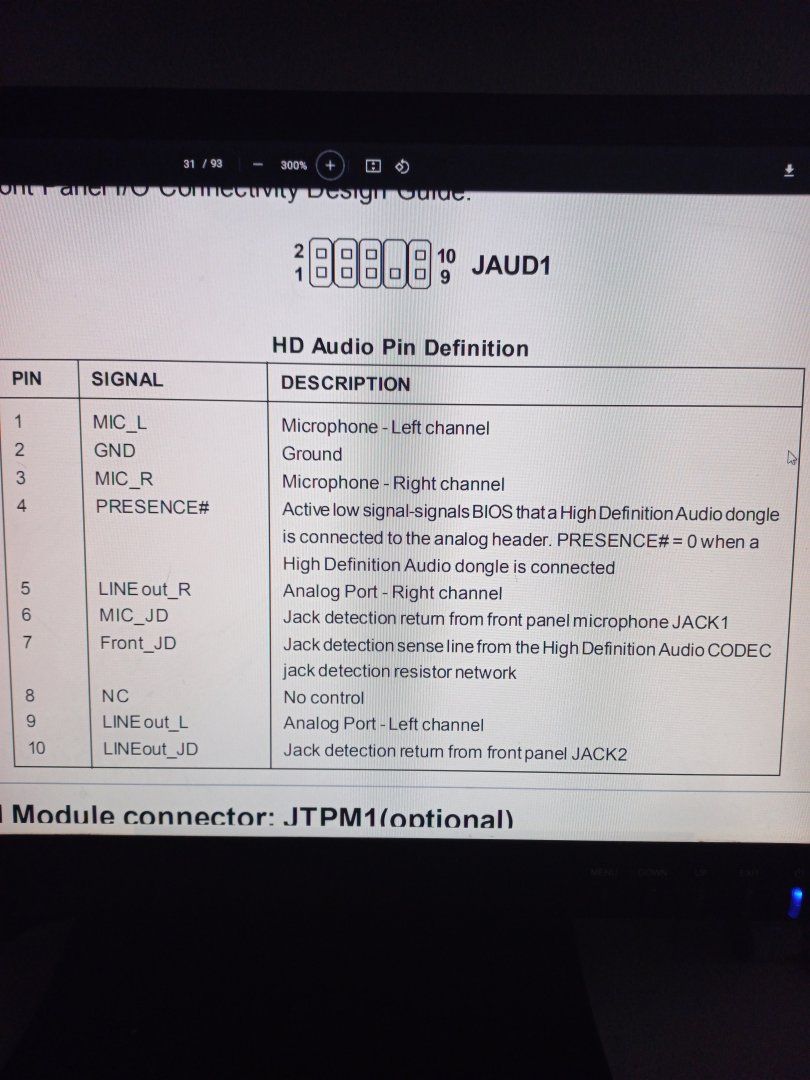

Anakartın kullanım kılavuzunda yazan yazılarla bendeki kabloların üzerindeki yazılar birbirine uymuyor hangi kabloyu nereye takmalıyım araştırmama rağmen bulamadım pin girişlerini orada da nereye takacağımı dair bir bilgi verilmemiş. Bendeki kablolar: Mic-Power, Mic-in gnd (birleşik), r-out r ret (birleşik), l-out l-ret (birleşik). (kılavuzda yazanları aşağıya ekleyeceğim).
Şimdiden teşekkürler.

Eki Görüntüle 1182101

Genişletmek için tıkla...

ReloadingData dedi:

Soket uçlarının resmini atarsan yardımcı olabiliriz.

Genişletmek için tıkla...

saw dedi:

2-4-6-[]-10
1-3-5-7-9

Mic-in (1)
GND (2)
_________________
Mic-Power (3)
NC (4)
__________________
R-OUT (5)
R-RET (6)
__________________
NC (7)
NC (8)
__________________
L-OUT (9)
L-RET (10)

Genişletmek için tıkla...

saw dedi:

Anakartın markası nedir?
Bios'dan HD Audio'yu aktif ettiniz mi? AC97'demi?

Genişletmek için tıkla...

saw dedi:

Front Panel Audio Connector: Jaud1 - MSI MS-6567 User Manual [Page 39]

MSI MS-6567 Manual Online: Front Panel Audio Connector: Jaud1. The JAUD1 front panel audio connector allows you to connect to the front panel audio and is compliant with Intel Design Guide. PIN 1 2 3 4 5 6 7 8 9 10 Note: If you don't want to connect to the front audio header, pins 5 &...

www.manualslib.com

Bağlantı şekli doğru gözüküyor. Bios'u kontrol edin.
Windows'dan jack'ı hoparlörden kulaklığa çevirmeniz gerekebilir.
