Sayısal Devre analizi sorusu nasıl çözülür?

lynch01 dedi:

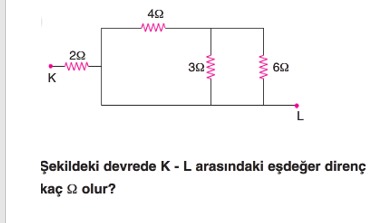

Eki Görüntüle 1997896

Şematize ederek anlatabilecek var mı acaba? Çok iyi olur sınav öncesi.

Genişletmek için tıkla...

Musti Bey dedi:

Cevabı biliyor musunuz hocam?
3ohm ve 6ohm paralel olduğu için eş değer direncini buluruz (3.6)/(3+6)=2 gerisini de toplarız 2+2+4 = 8 bence cevap.

Genişletmek için tıkla...

yzb_soner dedi:

Bu şekilde ekstra harf verebiliriz.

Hocam ben size 2 3 saate detaylıca anlatırım ya da çok güzel anlatan hocalar var oradan dinleyebilirsiniz.

Genişletmek için tıkla...

lynch01 dedi:

10/3 cevap.

2 ohmluk direnç k-l arasında kalıyor ondan bahsediyorum konuyu biliyorum ayrıca.

Çözüm burada hallettim.

Genişletmek için tıkla...

lynch01 dedi:

Eki Görüntüle 1997896

Şematize ederek anlatabilecek var mı acaba? Çok iyi olur sınav öncesi.

Genişletmek için tıkla...

zencipatron dedi:

Şu an eşit ağırlığım tam hatırlayamıyorum bu konuyu ama harflendirmeyi bir dirence gelene kadar aynı yapacaksınız sonra direncin diğer kenarına yeni harf vereceksiniz. Ardından kablonun geri kısmını o harfle devam ettiriceksiniz paralel bağlı devrede farklı bir kural vardı konu anlatımı videosu izleyerek 20 30 dakikada halledersiniz basit bir konu.

Genişletmek için tıkla...
