Elektronik dersi sorusu
- Konuyu başlatan GBBora
- Başlangıç Tarihi
- Mesaj 10
- Görüntüleme 1.285
ZeroTw02
Hectopat
Daha fazla
- Cinsiyet
- Erkek
- Meslek
- İşçi
Biz böyle dersler görmedik meslek lisesine mi gidiyorsunuz?
1. sınıfım 2. sınıf olsam yapardım
gerçi elektroteknik dersinden de kaldım.
gerçi elektroteknik dersinden de kaldım.
Affansen
Kilopat
- Katılım
- 17 Nisan 2020
- Mesajlar
- 4.761
- Makaleler
- 1
- Çözümler
- 29

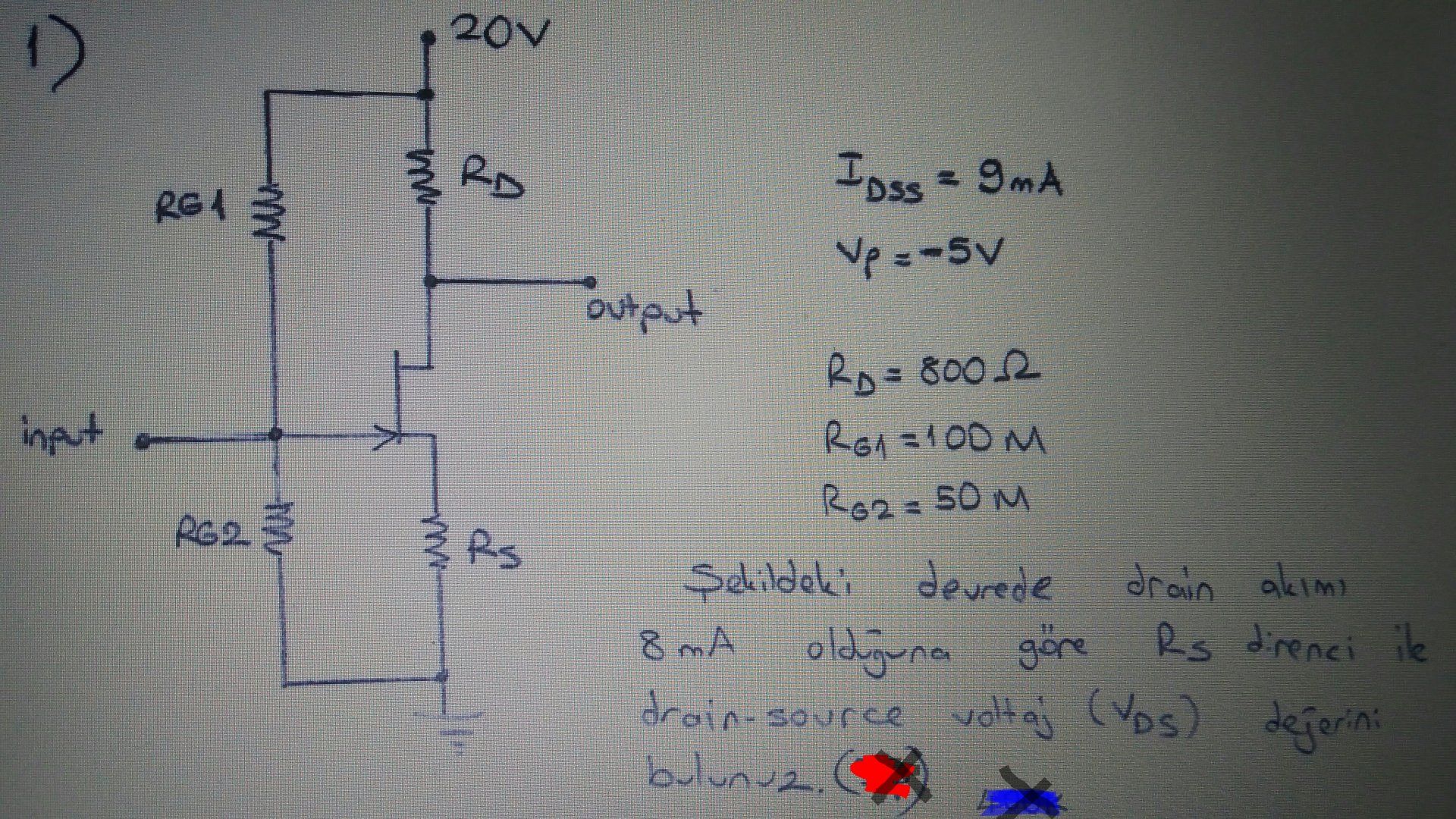

Resimde karalanmış bir yer var. Okuyabildiğim kadarıyla P yazıyor. Sınav sorusu mu?
Elektronik Elektrik Elektronik Mühendisliği dersi değil mi?
- Katılım
- 6 Temmuz 2020
- Mesajlar
- 5.325
- Makaleler
- 1
- Çözümler
- 46
Rs=868,75ohm ve Vds=6,65V mu? Eğer böyleyse çözümü anlatayım.
Son düzenleme:
KS
KS
GBBora
Hectopat
- Katılım
- 29 Aralık 2019
- Mesajlar
- 156
- Çözümler
- 2
Daha fazla
- Cinsiyet
- Erkek
Çözümü anlatirsanız çok iyi olur ödevde tek bu sorum kaldı.
Ödev 2 3 devre var bi bu kaldı.
Ödev , sınav notu olarak değerlendirilecek.
Mühendislik dersi değil ama konular aynı.
Son düzenleme:
- Katılım
- 6 Temmuz 2020
- Mesajlar
- 5.325
- Makaleler
- 1
- Çözümler
- 46
Id=Idss(1-(Vgs/Vp)2)=8mA
Idss=9mA, Vp=-5V
Vgs=-5/18=-0,27V.
Vd=Vdd-Id*Rd=20-800*8mA=13,6V.
Vg=Vdd*(Rg2/(Rg1+Rg2))=20*(50/(50+100))=20/3=6,66V.
Vs=Vg-Vgs=6,66-(-0,27)=6,95V.
Vds=Vd-Vs=13,6-6,95=6,65V.
Rs=Vs/Id=6,95/8mA=868,75ohm.
