Çözüldü ESC G31T-M7 ön bağlantıları nasıl yapılır?

  • Konuyu başlatan 378352
  • Başlangıç Tarihi
  • Mesaj 7
  • Görüntüleme 2.502
Bu konu çözüldü olarak işaretlenmiştir. Çözülmediğini düşünüyorsanız konuyu rapor edebilirsiniz.

378352

Hectopat
Katılım
21 Ekim 2020
Mesajlar
1.309
Makaleler
3
Çözümler
14
Hangi tarafa hangi kabloları takmalıyım?
Basitlik olsun diye yeşil olan yere atıyorum Power SW öteki renklere şu kabloyu tak diyebilirsiniz.

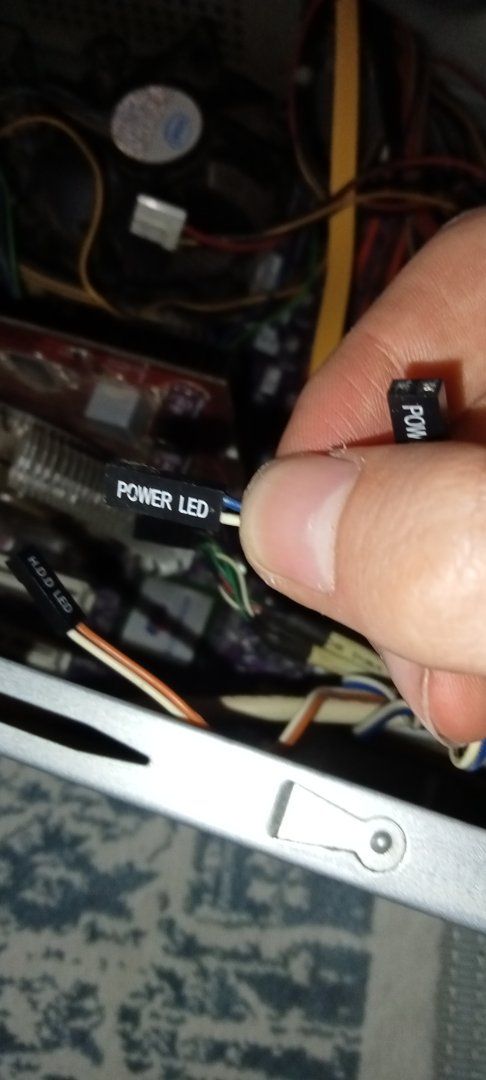

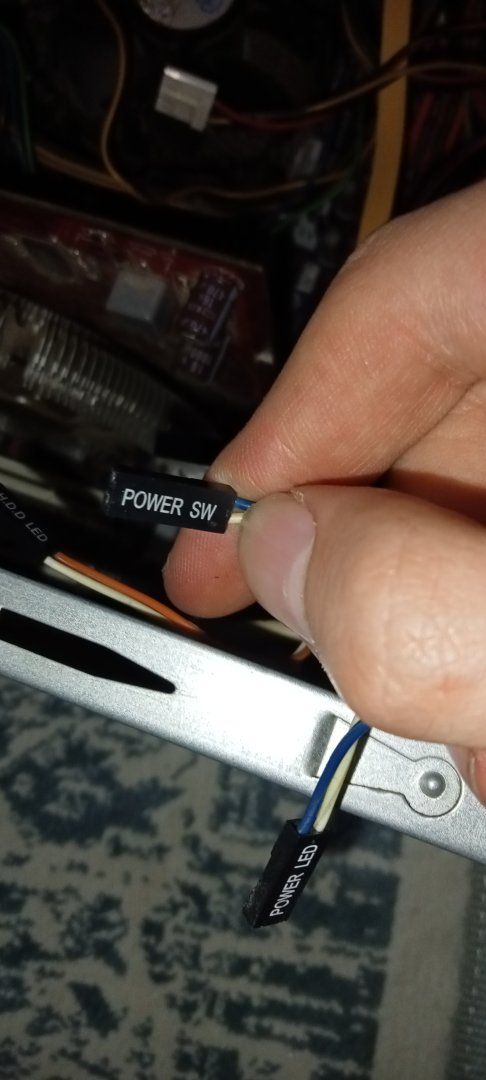

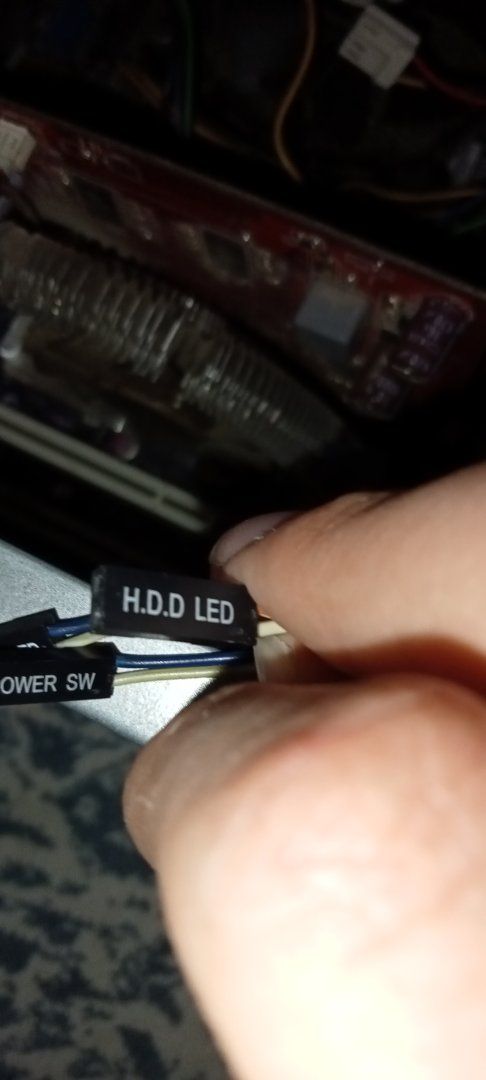

Görselleri ekliyorum;








@Djibril Cisse

Daha detaylı bilgi istiyorum. Güç kablosu ne tarafa? Sadece güç tuşundan sistem açılsın yeter bana.
Güç tuşunun kablosu POWER SW yazandır.

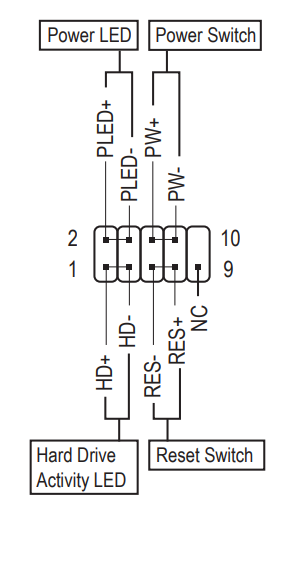

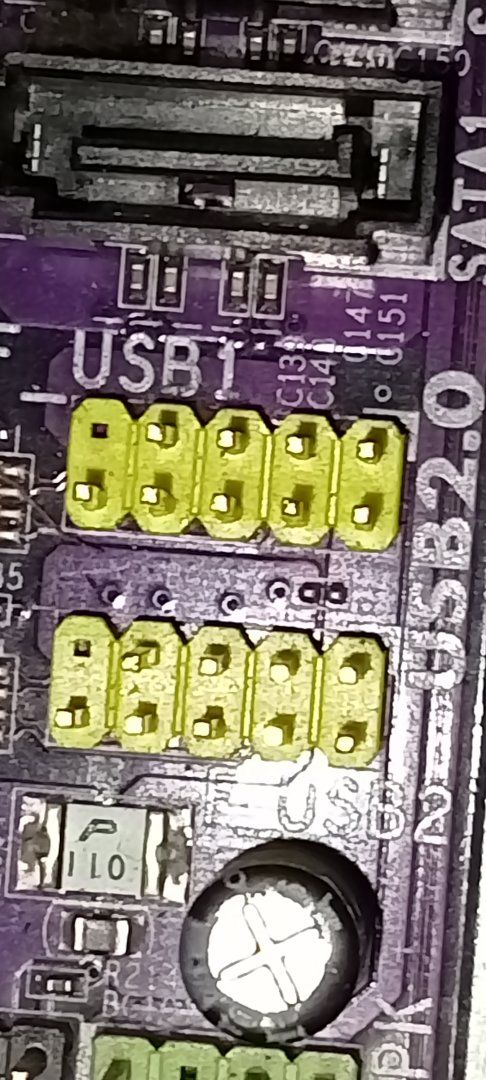

Sizin anakartın F_PANEL'i kırmızıyla işaretlediğim yer yüksek ihtimal. O bölmedeki anakartın üzerinde belirttiği POWER_SW yerini bulup oraya tak.

Benim anakarttaki çıkıntı sayısı fazlaydı. Reset SW yoktu kasada. Bende reset SW boş bırakıp boş braktığım çıkıntının üstüne Power SW taktım. Sistem sorunusuz açılıyor. Sağ olun arkadaşlar.
İşine yaradıysa çözüm olarak işaretler misin ?
