FSP Hyper H3-550 80+ Pro 550W nasıldır?

Geçenlerde bir gün PC Hocası'nın bir videosuna denk geldim. Videonun linkini aşağıya bırakacağım. Orada bir tane tablo vardı, güç kaynağındaki olması gereken korumalar hakkında. Videonun o kısmını izlediğimde PC Hocası tablodaki sarı renge boyadığı koruma türlerinin olması gerektiğini söylüyordu. Ama alacağım sistemdeki güç kaynağının yani FSP Hyper H3-550 80+ Pro'nun bir tane koruması eksikti. Eğer bu koruma olmazsa sıkıntı yaşar mıyım?
Olan Korumalar: OCP, OVP, OPP, SCP
Olmayan Korumalar: UVP
PC hocasının videosu:

Bu içeriği görüntülemek için üçüncü taraf çerezlerini yerleştirmek için izninize ihtiyacımız olacak.
Daha detaylı bilgi için, çerezler sayfamıza bakınız.

Üçüncü taraf çerezlerini kabul et

Sistem linki: MUGELLO-6700XT / AMD Ryzen 5 5600 / ASUS Radeon RX 6700 XT DUAL 12GB / 16GB RAM / 500GB M.2 SSD Gaming Bilgisayar - Gaming.Gen.TR

PSU'nun korumalarının hangi tür olduğuna baktığım site: HYPER 80+ PRO
Tablo (PC HOCASI'nın olması gerekenler dediği koruma türleri sarı ile gösterilmiş)

​

Hyper Pro, daha iyi alternatifleri yoksa alınabilecek bir model. Yoksa yüzüne bakmanıza gerek yok zaten ki sizde hazır sistemde gelecek. Dert etmenize gerek yok.

Yani teoride tüm korumalar zaten olması gerekenler oluyor. Ancak bir de olmazsa olmaz dediklerimiz var. ATX standartlarını karşılaması için SCP, OVP ve OCP korumalarını bulundurması gerekiyor. Bu modelde hepsi mevcut.

UVP genel anlamda üreticinin insiyatifine kalan bir koruma. Olmazsa olmazlar arasında değil yani. Hydro G Pro gibi üst seviye bir modelde bile yok mesela ama olmazsa olmaz korumaları mevcut.

Bu arada bu modelde OTP yokmuş ama zaten beklendik bir şey. OTP korumasını epey nadir görürsünüz. UVP konusunu dert etmenize gerek yok.

Son olarak olması gereken koruma türleri gösterimi hatalı. Çünkü OTP, UVP'ye göre çok daha önemli bir koruma.

Tabloda maviler ve sarılar neye göre belirlenmiş acaba? ATX standardına göre Power_Ok sinyali Hold Up süresinden 1 milisaniye düşük olmalı mesela ve "Surge and Inrush Protection" (SIP)'da UVP'den daha önemli bir koruma ki SIP, ATX standardına göre istenirken UVP standarda dahil değil.

Andar Han dedi:

Power_Ok sinyali Hold Up

Genişletmek için tıkla...

Evet bu da epey önemli. Güzel ekleme oldu. Zira A750GF gibi üst seviye bir üründe bile yanlış ayarlıydı pwr_ok sinyali.

Oreki dedi:

Evet bu da epey önemli. Güzel ekleme oldu. Zira A750GF gibi üst seviye bir üründe bile yanlış ayarlıydı pwr_ok sinyali.

Genişletmek için tıkla...

Andar Han dedi:

Tabloda maviler ve sarılar neye göre belirlenmiş acaba? ATX standardına göre Power_Ok sinyali Hold Up süresinden 1 milisaniye düşük olmalı mesela ve "Surge and Inrush Protection" (SIP)'da UVP'den daha önemli bir koruma ki SIP, ATX standardına göre istenirken UVP standarda dahil değil.

Genişletmek için tıkla...

Bu power ok tam olarak nedir? Araştırma yapıyorum ancak çözemedim. Bahsettiğiniz ms olayını ilk defa duydum mesela. Bende uzun zamandır duran high power 500w var sadece pwr ok sinyali yok. Anakart açmıyor. Bu aralar yeni PSU bakıyorum ama eskiyi de çözmek istiyorum. Çeşitli forumlara yazdım bilgi alamadım çok. Şu an bildiğim şey muhtemel sorunun girişteki filtre kondansatörler veya çıkıştaki opamp entegresinde olduğu. "RepairCrew" youtube hesabı sağ olsun orda dinlemiştim.

@Celeron433 power good sinyali, PSU açıldıktan sonra tüm voltaj kanallarının tam seviyeye ulaşmasının ardından 100 ile 500 ms arasında güç kaynağındaki voltaj kontrol entegresi tarafından +5V olarak oluştuluyor ve +12V, +5V, +3,3V çıkış kanalları stabil oldugu sürece üretilmeye devam ediyor. Böylece, anakarta ya da diğer donanımlara PSU çıkışından dengesiz voltaj verilmesini engelliyor. PSU'nun gücü kesildiğinde de hold up kapasitörün deşarjını tamamlamasından 1 ms önce 0V olmalı.

Hem PSU ilk çaliştığında, hem de kapatıldığında koruma sağlıyor.

Tam ben yazıyordum, Andar beyler sağ olsun yazdı.

Celeron433 dedi:

high power 500w var sadece pwr ok sinyali yok.

Genişletmek için tıkla...

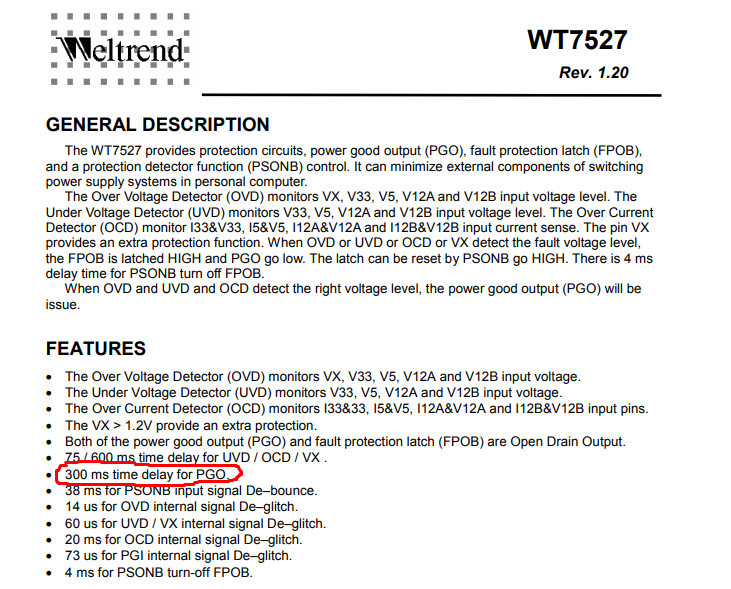

Korumalar ile alakalı detaylı bilgiler için PSU'nun içinin açılıp Supervisor IC modeli hakkında bilgi edinmek gerekir. Zira çoğu zaman PG belirtilmez. Misal Weltrend WT7527 1.20 için:



İlgili 100-500 ms aralığını karşılıyor. Önemli.

Cevaplar için çok teşekkür ederim. Konu açmayı düşünüyordum aslında. 15 yıllık PSU (5-6 sene kullandım en çok 200 250 w çekecek donanım vardı.) Yani eski PSU belki kullanamayacağım ama ilgi duyduğum ve çözemediğim için hala saklıyorum. Aşağıdakiler High Power


Ondan sonra "Bross 400 watt" geçti elime. İlginçtir 8 yıldır kullanıyorum, dandik bir güç kaynağı aslında. Şu an bir kondansatörü şişik onu da sormak istiyorum.

Bu da Bross markadaki şişen kondansatör :

Andar Han dedi:

@Celeron433 power good sinyali, PSU açıldıktan sonra tüm voltaj kanallarının tam seviyeye ulaşmasının ardından 100 ile 500 ms arasında güç kaynağındaki voltaj kontrol entegresi tarafından +5V olarak oluştuluyor ve +12V, +5V, +3,3V çıkış kanalları stabil oldugu sürece üretilmeye devam ediyor. Böylece, anakarta ya da diğer donanımlara PSU çıkışından dengesiz voltaj verilmesini engelliyor. PSU'nun gücü kesildiğinde de hold up kapasitörün deşarjını tamamlamasından 1 ms önce 0V olmalı.

Hem PSU ilk çaliştığında, hem de kapatıldığında koruma sağlıyor.

Genişletmek için tıkla...

Voltajları ölçmüştüm normaldi boştayken. Yük altında ise sadece 12 volta bakabildim toplamda 200 watt halojen lamba bağlayarak yine normaldi. Belki diğer voltajlar yük altında sorunlu bilmiyorum.

Oreki dedi:

Tam ben yazıyordum, Andar beyler sağ olsun yazdı.



Korumalar ile alakalı detaylı bilgiler için PSU'nun içinin açılıp Supervisor IC modeli hakkında bilgi edinmek gerekir. Zira çoğu zaman PG belirtilmez. Misal Weltrend WT7527 1.20 için:

Eki Görüntüle 1933642

İlgili 100-500 ms aralığını karşılıyor. Önemli.

Genişletmek için tıkla...

Bu "Supervisor ic" dediğiniz ilk fotodaki siyah dikdörtgen çip olabilir mi? Tekrar içini açınca bakayım numarasına modeline.

Yeni konu açıp oraya mı taşısam mesajı bilemedim.

Celeron433 dedi:

Bu "Supervisor ic" dediğiniz ilk fotodaki siyah dikdörtgen çip olabilir mi? Tekrar içini açınca bakayım numarasına modeline.

Genişletmek için tıkla...

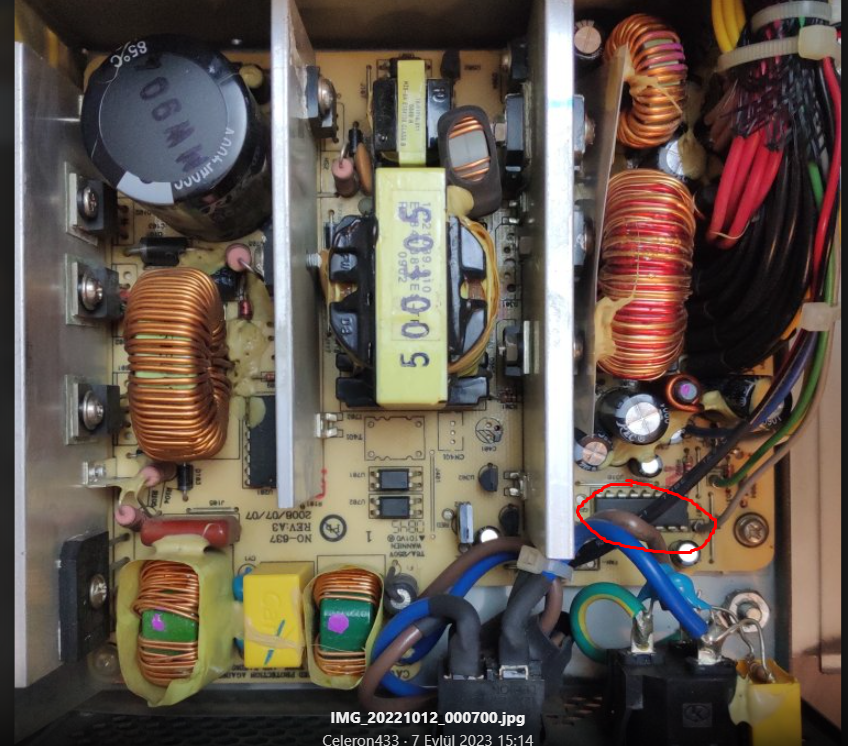

Şu işaretlediğim dikdörtgen çip. Bu arada evet yeni bir konuya taşırsanız bu PSU'yu iyice irdeleyebiliriz. Şöyle bakınca bile pek çok şey açığa çıkıyor. İsterseniz yeni konu açın, detaylı bir şekilde orada konuşalım.

Oreki dedi:

Eki Görüntüle 1935380

Şu işaretlediğim dikdörtgen çip. Bu arada evet yeni bir konuya taşırsanız bu PSU'yu iyice irdeleyebiliriz. Şöyle bakınca bile pek çok şey açığa çıkıyor. İsterseniz yeni konu açın, detaylı bir şekilde orada konuşalım.

Genişletmek için tıkla...

Tamamdır o çipin modeline de bakıp yeni konu açarım en kısa zamanda.

Oreki dedi:

Eki Görüntüle 1935380

Şu işaretlediğim dikdörtgen çip. Bu arada evet yeni bir konuya taşırsanız bu PSU'yu iyice irdeleyebiliriz. Şöyle bakınca bile pek çok şey açığa çıkıyor. İsterseniz yeni konu açın, detaylı bir şekilde orada konuşalım.

Genişletmek için tıkla...

Tamamdır o çipin modeline de bakıp yeni konu açarım en kısa zamanda.
