Gerilim çoklayıcı devresi

Morbrine · 21 Ağustos 2023

İnternette uzun süre araştırmama rağmen DC gerilimi Boost yapacak bir devre bulamadım, yardımlarınızı bekliyorum.

Yeni Teknik Sembol · 21 Ağustos 2023

Merhaba. Ne tür bir uygulamada kullanacaksınız bu devreyi, her şeyden önce bu önemlidir seçeceğiniz olan bu seçimde? CRT TV (tüplü TV)' lerin yüksek gerilim çıkışında kaskad katlayıcı (gerilimi üçe katlayıcı yani 8 kV'u 24 kV'a katlayan) tüp öncesi gerilim katlayıcı devresi tüplü TV'lerin iç devre uygulamalarında kullanılıyor. Ama amperi çok düşük olup sadece tüplü TV'de görüntü oluşmasını (cam tüpe görüntü amaçlı ışık gelmesini) 24 kV 'da çok düşük amperli DC YG çıkışı sağlamış olur.

DC gerilimi hem alçaltan hem yükselten buck-boost DC-DC konverter devreleri de çift amaçlı olarak vardır, ancak amper çıkışları seçilen devre yapısıyla sınırlıdır, kaç amper çıkışı girişten verip çıkışta ne kadar amper/volt bekliyorsanız devre seçimini de ona göre yapmış olursunuz. Kolay gelsin.

Morbrine · 21 Ağustos 2023

Yeni Teknik Sembol dedi:
Merhaba. Ne tür bir uygulamada kullanacaksınız bu devreyi, her şeyden önce bu önemlidir seçeceğiniz olan bu seçimde? CRT TV (tüplü TV)'lerin yüksek gerilim çıkışında kaskad katlayıcı (gerilimi üçe katlayıcı yani 8 Kv'u 24 Kv'a katlayan) tüp öncesi gerilim katlayıcı devresi tüplü TV'lerin iç devre uygulamalarında kullanılıyor. Ama amperi çok düşük olup sadece tüplü TV'de görüntü oluşmasını (cam tüpe görüntü amaçlı ışık gelmesini) 24 Kv'da çok düşük amperli DC yg çıkışı sağlamış olur.

DC gerilimi hem alçaltan hem yükselten buck-Boost DC-DC konverter devreleri de çift amaçlı olarak vardır, ancak amper çıkışları seçilen devre yapısıyla sınırlıdır, kaç amper çıkışı girişten verip çıkışta ne kadar amper/volt bekliyorsanız devre seçimini de ona göre yapmış olursunuz. Kolay gelsin.

Şöyleki, 5V yi 10v yapmaya çalşıyıyorum. Amacımsa 5V yi 10v yaptıktan sonra bir fana güç vermek fan 0.20a akım çekiyor kısacası basit bir DC Boost kullanılmış fan devresi.

Yeni Teknik Sembol · 21 Ağustos 2023

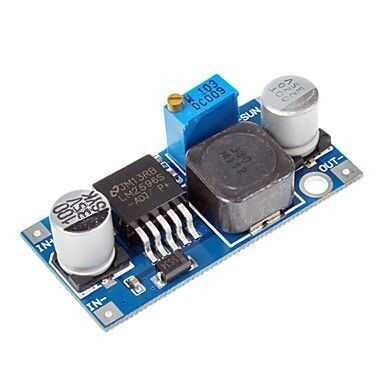

LM2596 Mini Ayarlanabilir Voltaj Regülatör Kartı 3A (4-35V ile 1.25-30V) Satın Al

LM2596 Mini Ayarlanabilir Voltaj Regülatör Kartı 3A (4-35V ile 1.25-30V) en iyi fiyatla Robotistan'da! Aynı gün kargo ve taksit imkanlarıyla hemen satın alın!

www.robotistan.com

Üstteki ayarlı voltaj regülatörü (LM2596) kartı bu amaçla kullanımda işinize yarar. İstenen çıkış voltajına ayarlanması için (4-35 volt DC girişle 1.25-30 volt aralığındaki DC çıkışa) üzerindeki ayarlı trimpotla (ayarlı potansiyometreyle)(mavi renkte) LM2596'nın DC çıkış uçlarına multimetreniz DC kademesinde bağlı iken ince uçlu tornavidayla ayarlayıp 10 volta getirerek (sabitleyip) ayarlayın ve fan devrenizde kullanın. Devre 3 A (max) akım şiddetine kadar akım verebilir. Kolay gelsin.

Morbrine · 21 Ağustos 2023

Yeni Teknik Sembol dedi:
LM2596 Mini Ayarlanabilir Voltaj Regülatör Kartı 3A (4-35V ile 1.25-30V) Satın Al

LM2596 Mini Ayarlanabilir Voltaj Regülatör Kartı 3A (4-35V ile 1.25-30V) en iyi fiyatla Robotistan'da! Aynı gün kargo ve taksit imkanlarıyla hemen satın alın!

www.robotistan.com

Üstteki ayarlı voltaj regülatörü (LM2596) kartı bu amaçla kullanımda işinize yarar. İstenen çıkış voltajına ayarlanması için (4-35 volt DC girişle 1.25-30 volt aralığındaki DC çıkışa) üzerindeki ayarlı trimpotla (ayarlı potansiyometreyle)(mavi renkte) LM2596'nın DC çıkış uçlarına multimetreniz DC kademesinde bağlı iken ince uçlu tornavidayla ayarlayıp 10 Volta getirerek (sabitleyip) ayarlayın ve fan devrenizde kullanın. Devre 3'a (max) akım şiddetine kadar akım verebilir. Kolay gelsin.

Şimdi ben 1.25 ila 30v arasında ne değer girersem gireyim 10v ayarladığım sürece 10v alabilir miyim?

Yeni Teknik Sembol · 21 Ağustos 2023

Hayır, o değer çıkışındaki ayarlanmış DC çıkış tarafı değeridir. Biz girişinden 4 ile 35 volt (5 volt gibi) arasında ayarlanmış volt değerlerini girdiğimizde çıkıştan tornavidayla sabitlenmiş (1.25 ile 30 volt arasındaki) 10 volt değerini sürekli ve hiç değişmeden alabiliriz. Kolay gelsin.
