Çözüldü MSI H410M-A PRO RGB bağlantısı nasıl yapılır?

Bu konu çözüldü olarak işaretlenmiştir. Çözülmediğini düşünüyorsanız konuyu rapor edebilirsiniz.
ZentaX

ZentaX

Kilopat
Katılım
31 Mart 2018
Mesajlar
741
Makaleler
1
Daha fazla
Cinsiyet
Erkek
Arkadaşlar topladığımız sistem için MSI H410M-A PRO anakart ile Corsair Delta RGB kasa siparişini verdik. Yarın elimize geçecek. Ancak daha önce hiç RGB kasa toplamadım. Fanlardan bir RGB bir de güç kablosu geliyor herhalde.
RGB kablolar çoklayıcı ile toplanıp 4 pin RGB portuna bağlanacak sanırım. Peki gücü hangi yuvadan alacaklar? Direkt güç kaynağına mı yoksa anakarta mı? Kimisi içinden kontrolcü çıkacak ona bağlayacaksın oradan da güç kaynağına diyor. Kimisi sadece RGB çoklayıcı ile RGB portuna diyor.
RGB için RGB portuna güç için SYS_FAN'a diyen de var. Daha toplamaya başlamadan kafam allak bullak oldu. Bir de ok yönü mevzusu varmış yanlış takılırsa anakartı yakarsın vs. diyenler var. Şimdiden teşekkür ederim.

Son düzenleyen: Moderatör:
Çözüm
ViooYa
Anakartında RGB kontrolü için çıkış yok. Bundan dolayı kasandaki RGB çoklayıcıda toplayacaksın RGB kablolarını. Ok yönleri kısmını birbirine denk getirmen gerek çalışması için, aksi halde RGB ışıkları yanmaz. Herhangi bir zarar vermez. Ok yönlerini birbirine getirince düzelir.

Işık kontrolü için kasanın reset tuşunu da RGB kontrolcüye bağlarsın, içeriden uğraşmadan oradan değiştirirsin. ( Her modelde olmuyor, kontrol etmen lazım. )
RGB kontrolcüye ek olarak onun güç girişini PSU'dan alacaksın. SATA güç kablosundan çalışır genelde.

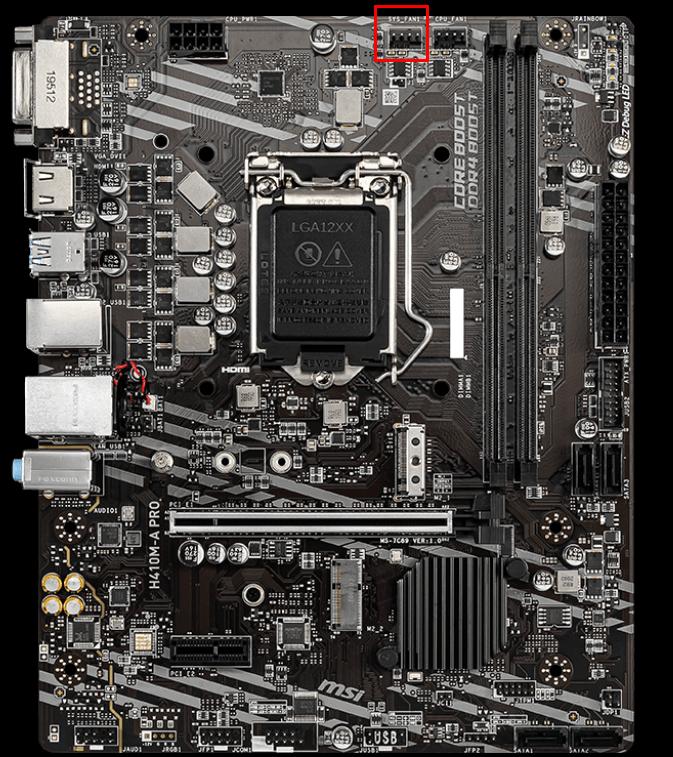

Fanların güç girişlerini ise anakartında bulunan SYS_FAN girişlerine takacaksın. Senin anakartında bir tane var. Gerekirse oraya fan çoklayıcı alabilirsin. Molex kablo istiyorsa direkt olarak PSU'ya bağlayabilirsin. Molex ile çalışanlarda anakart üzerinden fan hız kontrolü yapamazsın.
Tarihe göre sırala Puana göre sırala
Anakartında RGB kontrolü için çıkış yok. Bundan dolayı kasandaki RGB çoklayıcıda toplayacaksın RGB kablolarını. Ok yönleri kısmını birbirine denk getirmen gerek çalışması için, aksi halde RGB ışıkları yanmaz. Herhangi bir zarar vermez. Ok yönlerini birbirine getirince düzelir.

Işık kontrolü için kasanın reset tuşunu da RGB kontrolcüye bağlarsın, içeriden uğraşmadan oradan değiştirirsin. ( Her modelde olmuyor, kontrol etmen lazım. )
RGB kontrolcüye ek olarak onun güç girişini PSU'dan alacaksın. SATA güç kablosundan çalışır genelde.


Fanların güç girişlerini ise anakartında bulunan SYS_FAN girişlerine takacaksın. Senin anakartında bir tane var. Gerekirse oraya fan çoklayıcı alabilirsin. Molex kablo istiyorsa direkt olarak PSU'ya bağlayabilirsin. Molex ile çalışanlarda anakart üzerinden fan hız kontrolü yapamazsın.

Artı 0 Eksi
Çözüm
ViooYa dedi:
Anakartında RGB kontrolü için çıkış yok. Bundan dolayı kasandaki RGB çoklayıcıda toplayacaksın RGB kablolarını. Ok yönleri kısmını birbirine denk getirmen gerek çalışması için, aksi halde RGB ışıkları yanmaz. Herhangi bir zarar vermez. Ok yönlerini birbirine getirince düzelir.

Işık kontrolü için kasanın reset tuşunu da RGB kontrolcüye bağlarsın, içeriden uğraşmadan oradan değiştirirsin. ( Her modelde olmuyor, kontrol etmen lazım. )
RGB kontrolcüye ek olarak onun güç girişini PSU'dan alacaksın. SATA güç kablosundan çalışır genelde.

Fanların güç girişlerini ise anakartında bulunan SYS_FAN girişlerine takacaksın. Senin anakartında bir tane var. Gerekirse oraya fan çoklayıcı alabilirsin. Molex kablo istiyorsa direkt olarak PSU'ya bağlayabilirsin. Molex ile çalışanlarda anakart üzerinden fan hız kontrolü yapamazsın.
Eki Görüntüle 749137
Genişletmek için tıkla...

Çok teşekkür ederim, son bir sorum olacak içerisinden çıkan fan çoklayıcı kabloya maksimum üç fan bağlanabiliyor. Ama anakartta tek fan girişi var. Kasada 1 egzoz 3 önde olmak üzere 4 fan var. Bunlardan birisi iptal mi olacak bağlanmadığı takdirde? Hangisi iptal edilmeli öyleyse?
@ViooYa
Bir de diyelim ki Molex çıkmadı. Sanırım egzoz fanı 4 pin olmadığı için PWM fan çoklayıcılardan almama gerek yok. Öndeki fanların dönmesi için mecburen Molex almam gerekecek. Nasıl bir Molex önerirsiniz peki?

Son düzenleyen: Moderatör:
Artı 0 Eksi
ZentaX dedi:
İçerisinden çıkan fan çoklayıcı kabloya maksimum üç fan bağlanabiliyor. Ama anakartta tek fan girişi var.
Genişletmek için tıkla...
Yukarıda belirttiğim gibi, harici fanlarınız için fan çoklayıcı kablo alabilirsiniz. Onları da çoklayıcı üzerinde toplayıp kullanabilirsiniz.
Örneğin:


ZentaX dedi:
Nasıl bir Molex önerirsiniz peki?
Genişletmek için tıkla...
Aşağıya attığım gibi SATA'dan Molex'e dönüştüren herhangi bir dönüştürücü olur, eğer kasanızda Molex çıkış yoksa.

www.gittigidiyor.com

Molex sata power kablo erkek sata dişi power kablo 4 pin dişi ide power erkek sata power Fiyatı ve Özellikleri - GittiGidiyor

Molex sata power kablo erkek sata dişi power kablo 4 pin dişi ide power erkek sata power en uygun fiyatı GittiGidiyor'da! Molex sata power kablo erkek sata dişi power kablo 4 pin dişi ide power erkek sata power incelemesi, yorumlar, özellikleri, fiyat ve taksit seçenekleri için tıklayın!
www.gittigidiyor.com www.gittigidiyor.com

Artı 0 Eksi
