PCB transformatör bağlantısı nasıl olmalı?

ASSEMBLY_ROCKET

ASSEMBLY_ROCKET

Picopat
Katılım
18 Şubat 2025
Mesajlar
27
Daha fazla
Cinsiyet
Erkek

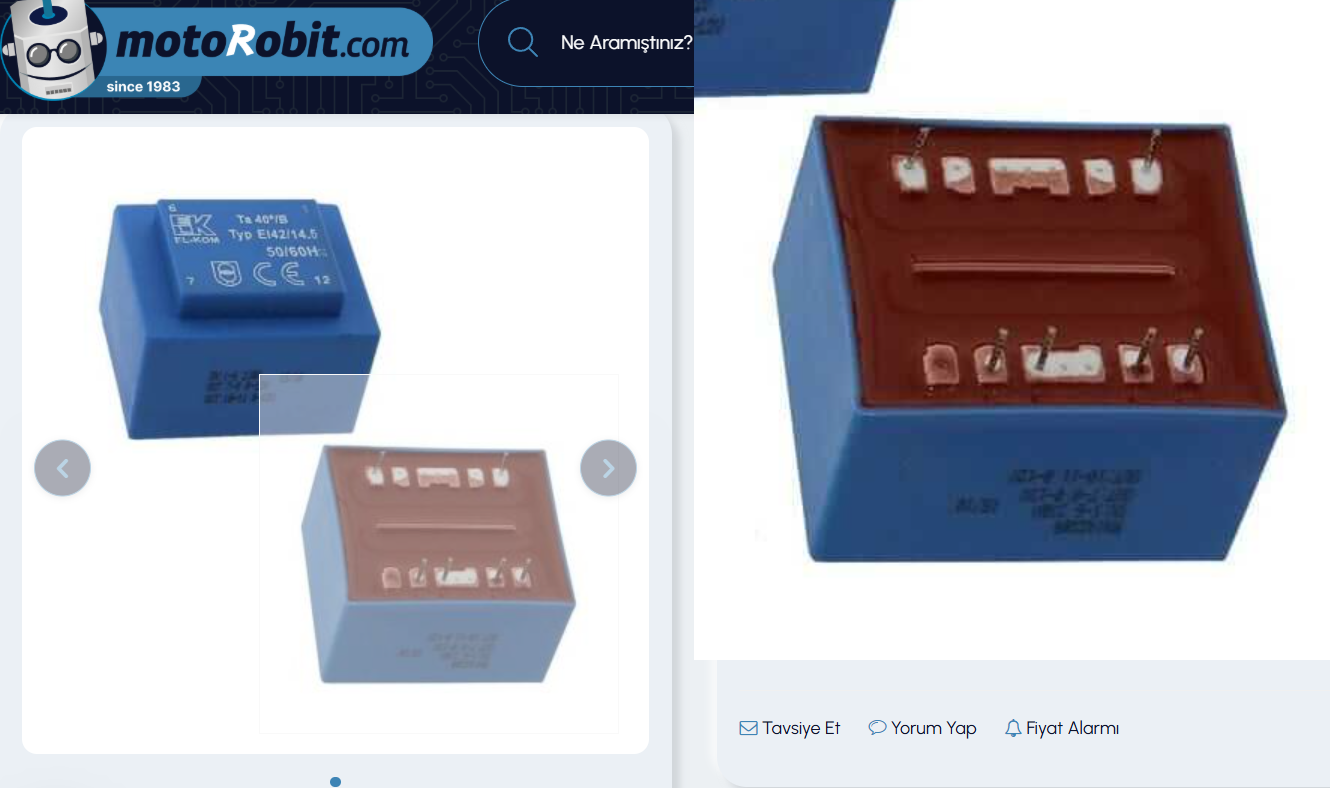

Transformatör konusunda kendimi geliştirmeye çalışıyorum. PCB için transformatör kullanacağım fakat bağlantı konusunda bilgim yok. Görselini attığım pinler konusunda yardımcı olabilir misiniz? Datasheet'inde de faydalı bir şey bulamadım.

Bilgisi olan yok mu ????


Dosya Ekleri

  • pcb.png
    411,5 KB · Görüntüleme: 42
Son düzenleme:
ASSEMBLY_ROCKET dedi:
Transformatör konusunda kendimi geliştirmeye çalışıyorum. PCB için transformatör kullanacağım fakat bağlantı konusunda bilgim yok. Görselini attığım pinler konusunda yardımcı olabilir misiniz? Datasheet'inde de faydalı bir şey bulamadım.

Bilgisi olan yok mu ????
Genişletmek için tıkla...
Üst ayrı uçlar büyük ihtimalle 220, alt uçlarda 7.5V uçları. Zaten 2x7.5 yazıyordu sayfada.

Bu transformatör PCB üzerine monte edilecekse daha önceden PCB projesi bu trafoya göre hazırlanmış olur, siz bu trafoyu pinleriyle üstten ona deliklerinden geçirir ve altından lehimlersiniz, hem kendi yerine montajı hem de sağlam bir bağlantısı ayni anda olur. Açıktan bağlamada ise bu dış bağlantı uçlarını karıştırırsanız eğer multimetreyle omaj ölçümünde yüksek omaj çakan yerler 220 volt AC (şebeke) girişi, diğer 4 uç ise düşük omajı olup trafonun tek veya çift çıkışlı olan sekonder sarım çıkış uçlarıdır. Bu ayrımı bu şekilde avometreyle omaj ölçümünü prob uçlarıyla bu alt trafo uçlarıma temas ettirip o esnada ölçerek yapabilirsiniz. Kolay gelsin.

Yeni Teknik Sembol dedi:
Bu transformatör PCB üzerine monte edilecekse daha önceden PCB projesi bu trafoya göre hazırlanmış olur, siz bu trafoyu pinleriyle üstten ona deliklerinden geçirir ve altından lehimlersiniz, hem kendi yerine montajı hem de sağlam bir bağlantısı ayni anda olur. Açıktan bağlamada ise bu dış bağlantı uçlarını karıştırırsanız eğer multimetreyle omaj ölçümünde yüksek omaj çakan yerler 220 volt AC (şebeke) girişi, diğer 4 uç ise düşük omajı olup trafonun tek veya çift çıkışlı olan sekonder sarım çıkış uçlarıdır. Bu ayrımı bu şekilde avometreyle omaj ölçümünü prob uçlarıyla bu alt trafo uçlarıma temas ettirip o esnada ölçerek yapabilirsiniz. Kolay gelsin.
Genişletmek için tıkla...
Yanıtın için çok teşekkürler ama neden 4 çıkışımız var ben tek çıkışlı aldım 2 tane olması gerekmez mi? PCB'yi ona göre çizicem.

ASSEMBLY_ROCKET dedi:
Yanıtın için çok teşekkürler ama neden 4 çıkışımız var ben tek çıkışlı aldım 2 tane olması gerekmez mi? PCB'yi ona göre çizicem.
Genişletmek için tıkla...
Sevgili arkadaşım; köprü diyotla doğrultma yapılıp bu akım zaten DC'ye çevrilecekse bu hiç farketmez bu çıkışın tek veya çift çıkışlı olması. Tek sarım çıkışlıya göre PCB'yi dizayn edersiniz ve bu konuda herhangi bir sıkıntı da kesinlikle olmaz. Kolay gelsin.
