RGB LED ters takılınca kıvılcım çıktı

Partidario

Partidario

Hectopat
Katılım
5 Mayıs 2018
Mesajlar
154
Yer
Samsun
Elimde bulunan 3 pinli RGB LED’i anakarta takmıştım bu arada anakart üzerindeki LED çıkış pinlerinden 4 tane var. LED’in uzatma kablosunun bir ucunu anakarta taktım diğer ucunu LED'e değdirdim. LED’in girişini ters takdığım için LED kablosunun ucundaki 2 tane pinden küçük kıvılcım çıkıp anakart üzerinden hafif frekans sesi geldi. Bu arada LED 5V anakart üzerinde ki çıkış 12V. Yani şu ana kadar sorun yaşamadım. Bilgisayar açıkken gerçekleşti bu işlemler, hiçbir mavi ekran vs. kapanma olmadı ama kafamı kurcaladı acaba bir sıkıntı olur mu diye. Anakartımda entegre falan yansaydı veya başka bir devre yansaydı açılmama konusu olur muydu? Bu arada LED büyük ihtimalle yanmış çünkü sadece 4 tane beyaz ışık yanıyordu başka renkler yanmıyordu. Bilgili bir arkadaş sorumu cevaplarsa çok sevinirim :) İçime kurt düştü valla :)

Anakart : ASUS ROG STRIX B360-H GAMING

367008

Çözüm
suatonuk
Merhaba LED üzerindeki renkler farklı voltaj değerleri ile çalışırlar. 5V ile çalışan LED 12V güce maruz kaldığı için yanmıştır. Onun dışında anakartta herhangi bir kısa devreye sebep olsaydı çalışma anında kapanırdı. Çalışmaya devam ediyorsa sıkıntı yoktur, çıkmaz da. Ama daha sonrasında aynı şeyi yapmamaya çalış. Güçsüz olan kaybeder mantığı vardır elektrikte. Tam tersi olsaydı anakartın 5V çıkışından 12V almaya çalışsaydın veya 5V ama karşılayabileceğinden yüksek Amper değeri çekmeye çalışsaydın anakarta zarar verebilirdin. Elektronik zevkli ama tehlikeli iştir. Para döktüğün parçayı yakabilirsin. Dikkatli ol. :)
Tarihe göre sırala Puana göre sırala
crazy_vefa dedi:
Elinizdeki RGB LED'ler Adreslenebilir RGB LED. 12V vererek yakmış olabilirsiniz. Anakart üzerinde 4 pinli RGB girişi mevcut. O çıkışlar ile o LED'leri yakamazsınız.
Genişletmek için tıkla...

Elimde bulunan LED ASUS markalı, 3 pinli fakat anakartta 4 pinli çıkış var, yani 12V. Bu sebeple LED yanmış galiba.

Son düzenleyen: Moderatör:
Artı 0 Eksi
suatonuk dedi:
Merhaba LED üzerindeki renkler farklı voltaj değerleri ile çalışırlar. 5V ile çalışan LED 12V güce maruz kaldığı için yanmıştır. Onun dışında anakartta herhangi bir kısa devreye sebep olsaydı çalışma anında kapanırdı. Çalışmaya devam ediyorsa sıkıntı yoktur, çıkmaz da. Ama daha sonrasında aynı şeyi yapmamaya çalış. Güçsüz olan kaybeder mantığı vardır elektrikte. Tam tersi olsaydı anakartın 5V çıkışından 12V almaya çalışsaydın veya 5V ama karşılayabileceğinden yüksek Amper değeri çekmeye çalışsaydın anakarta zarar verebilirdin. Elektronik zevkli ama tehlikeli iştir. Para döktüğün parçayı yakabilirsin. Dikkatli ol. :)
Genişletmek için tıkla...

Çok doğru söylüyorsunuz hocam çok teşekkür ederim :)

Artı 0 Eksi
crazy_vefa dedi:
İşte ben de size diyorum ki 4 pinli olanlar: Eksi/Kırmızı/Yeşil/Mavi olarak ayrılır; 3 pinli olanlar 5V/DATA/Toprak olarak ayrılır.
Genişletmek için tıkla...

Doğru, üzerinde RGB yazmıyordu 5V olan LED’de. İnternette araştırmıştım, değişik giriş isimleri yazıyordu sizin dediğiniz gibi. Hocam ben bu LED’i anakarta ters taksam bile yanmaz diyorsunuz ama anakart üzerindeki giriş 12V/RGB. Eğer ben ne anakarta ne de LED’e zarar vermediysem, o zaman LED mi arızalı?

Daha sonra 4 pinli RGB LED vardı, onu takınca çalışıyor. Ben 3 pinli takmaya çalıştım, acemilik işte :)

Son düzenleyen: Moderatör:
Artı 0 Eksi
Partidario dedi:
Doğru, üzerinde RGB yazmıyordu 5V olan LED’de. İnternette araştırmıştım, değişik giriş isimleri yazıyordu sizin dediğiniz gibi. Hocam ben bu LED’i anakarta ters taksam bile yanmaz diyorsunuz ama anakart üzerindeki giriş 12V/RGB. Eğer ben ne anakarta ne de LED’e zarar vermediysem, o zaman LED mi arızalı?

Daha sonra 4 pinli RGB LED vardı, onu takınca çalışıyor. Ben 3 pinli takmaya çalıştım, acemilik işte :)
Genişletmek için tıkla...
Yakmış olabilirsiniz derken, LED'e zarar vermişsiniz. 5V gerilim alabilen bir elektronik parçaya iki katından fazla gerilim vermişsiniz. LED zarar görmüştür, büyük ihtimalle çöp oldu.

Ben kasa içinde kullanmak üzere şu üründen sipariş ettim.
www.aliexpress.com

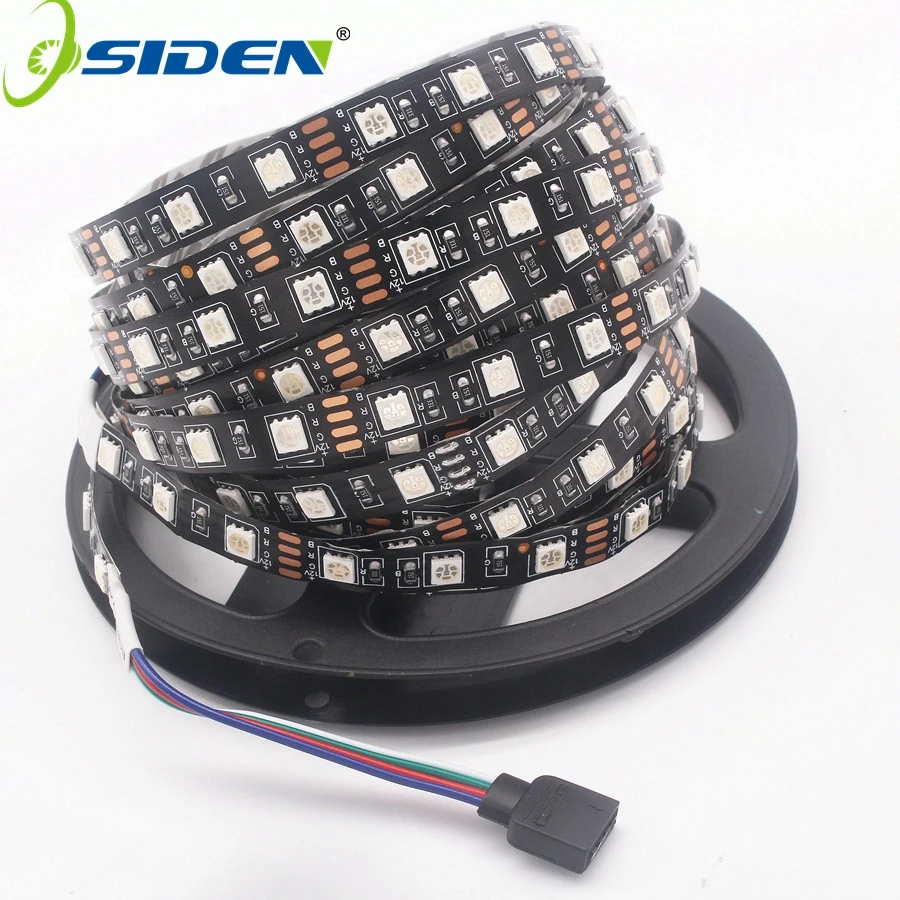

134.84EGP |OSIDEN شريط إضاءة LED RGB 5050 ، 5 م ، SMD 5050 ، DC12V IP20 ، غير مقاوم للماء ، 60 صمام ثنائي/م ، أبيض/أبيض دافئ/أزرق|5050 led tape|led strip smdled tape - AliExpress

Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com www.aliexpress.com

Son düzenleyen: Moderatör:
Artı 0 Eksi
crazy_vefa dedi:
Yakmış olabilirsiniz derken, LED'e zarar vermişsiniz. 5V gerilim alabilen bir elektronik parçaya iki katından fazla gerilim vermişsiniz. LED zarar görmüştür, büyük ihtimalle çöp oldu.

Ben kasa içinde kullanmak üzere şu üründen sipariş ettim.
www.aliexpress.com

134.84EGP |OSIDEN شريط إضاءة LED RGB 5050 ، 5 م ، SMD 5050 ، DC12V IP20 ، غير مقاوم للماء ، 60 صمام ثنائي/م ، أبيض/أبيض دافئ/أزرق|5050 led tape|led strip smdled tape - AliExpress

Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com www.aliexpress.com
Genişletmek için tıkla...

Hocam o LED’den sonra terminal geldi bana Asus marka, onu kullanıyorum şu an. İçinden 3 tane LED çıktı; 2 tane 30 cm, 1 tane 60. Anakartta şu an 4 pin RGB çıkışı boşta, bir tane daha LED takabilirim :) Sizin dediğiniz LED’e bakacağım ama hiç yurt dışı alışverişi yapmadım. Size bu ürün kaç günde geldi?

Konu için herkese teşekkür ederim tekrardan :)

Son düzenleyen: Moderatör:
Artı 0 Eksi
Şimdi ürün sayfasından özelliklerine baktım. Elinizdeki LED'i bilmiyorum ama sistem şöyle işlemeli; 3 LED de, gerilim bölücü dirençli seri bir hat üzerinden besleniyor olmalı. Yani her bir LED'in altında küçük birer direnç bağlı. Bu yüzden o 12V, 12/3 = 4V'tan biraz daha küçük bir değere tekabül etmeli. Zaten piyasada bulunan bir çok LED 3.3V ile çalışır.

Siz uzatma kablosundan doğrudan 12V'u alıp, diğer ucunu ters olarak bir LED'e değdirince, 3'e bölünmesi gereken 12V'un tamamı Bir LED'in üzerinden aktı.

Artı 0 Eksi
Can Çeralp dedi:
Şimdi ürün sayfasından özelliklerine baktım. Elinizdeki LED'i bilmiyorum ama sistem şöyle işlemeli; 3 LED de, gerilim bölücü dirençli seri bir hat üzerinden besleniyor olmalı. Yani her bir LED'in altında küçük birer direnç bağlı. Bu yüzden o 12V, 12/3 = 4V'tan biraz daha küçük bir değere tekabül etmeli. Zaten piyasada bulunan bir çok LED 3.3V ile çalışır.

Siz uzatma kablosundan doğrudan 12V'u alıp, diğer ucunu ters olarak bir LED'e değdirince, 3'e bölünmesi gereken 12V'un tamamı Bir LED'in üzerinden aktı.
Genişletmek için tıkla...

Hocam şimdi ben 3 pinli LED'i 4 pinli yere taktım, yani uymuyor zaten ama büyük ihtimal LED'ler yandı.

Son düzenleyen: Moderatör:
Artı 0 Eksi
