Rehber RX 4XX 5XX kartlarda TDP limitini kaldırmak

avkila.tech dedi:

RX 590'ı geçiyorum FurMark V2 testinde. 4.4K puan yapmıştım yanlış hatırlamıyorsam. Ha bu ekstrem overclock ile mümkün.

RX 580 ile 2048sp arasında uçurum fark yok. %5 falan vardı galiba.

Genişletmek için tıkla...

enzyyx dedi:

Bayağı iyisiniz hocam, kart da ucuz olduğundan yettiğince abanın bence, maksimum nasıl olacağını merak ediyorum.

Genişletmek için tıkla...

avkila.tech dedi:

TDP LİMİTİ KALDIRILMASINDAN DOLAYI OLUŞABİLECEK SORUNLARDAN BEN SORUMLU DEĞİLİM. TDP LİMİTİ KALDIRMA İŞLEMİNİ GERÇEKTEN NE YAPTIĞINIZI BİLİYORSANIZ YAPIN. TDP LİMİTİ KALDIRMAK EKRAN KARTININ VRM'leri̇ne VE MOSFET'leri̇ne aşırı FAZLA STRES BİNDİRİP KARTIN YANMASINA SEBEBİYET VEREBİLİR. BUNDAN BEN DEĞİL, SİZ SORUMLUSUNUZ.

Selamlar. Bugün RX 4XX ve 5XX (2048SP, ve diğer mutant kartlar dahil.) Kartlarda nasıl TDP limitini kaldırabilirsiniz bundan bahsedeceğim. Toplam güç kullanımınız ekran kartındaki güç bağlantılarına (6pin, 8pin) bağlı olarak limitlenecektir. Yani, 8pin girişi olan bir kart en fazla 225W (75W X16 slotundan ve 150W 8pin'den) çekecek. TDP limiti kaldırmak ekstrem overclock yapanlar için bir nimet gibidir. Karta istediği kadar güç çekmesini söylüyorsunuz yani.
Gerekli olan programlar:

atiamdvbflash
Polaris BIOS Editor
aticlockpatcher
GPU-Z
1. Adım: VBIOS dosyanızı elde etmek.

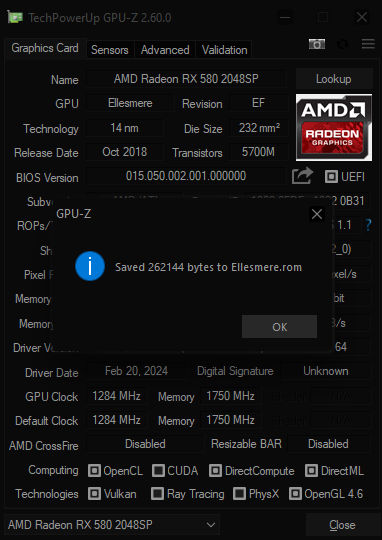

GPU-Z programını açıyoruz ve açtıktan sonra "BIOS Version" kısmının yanındaki oka tıklayıp "Save to file..." seçeneğini seçiyoruz. Burada dosya adı ekran kartınızın mimarisine göre (Polaris, Ellesmere, Baffin gibi gibi.) İsimli bir .ROM dosyası açığa çıkacak. Bunu masaüstü gibi rahat erişebileceğimiz bir yere atıyoruz.

Eki Görüntüle 2439196

.ROM dosyamızı kopyala yapıştır ile yedeğini alıyoruz. Eğer ileride bir sorun yaşarsak orijinal yazılımı elimizde kalsın, geri flashlayarak sorunu çözebilelim diye.

2. Adım: VBIOS dosyamızı modifiye ederek TDP limitini kaldırmak.

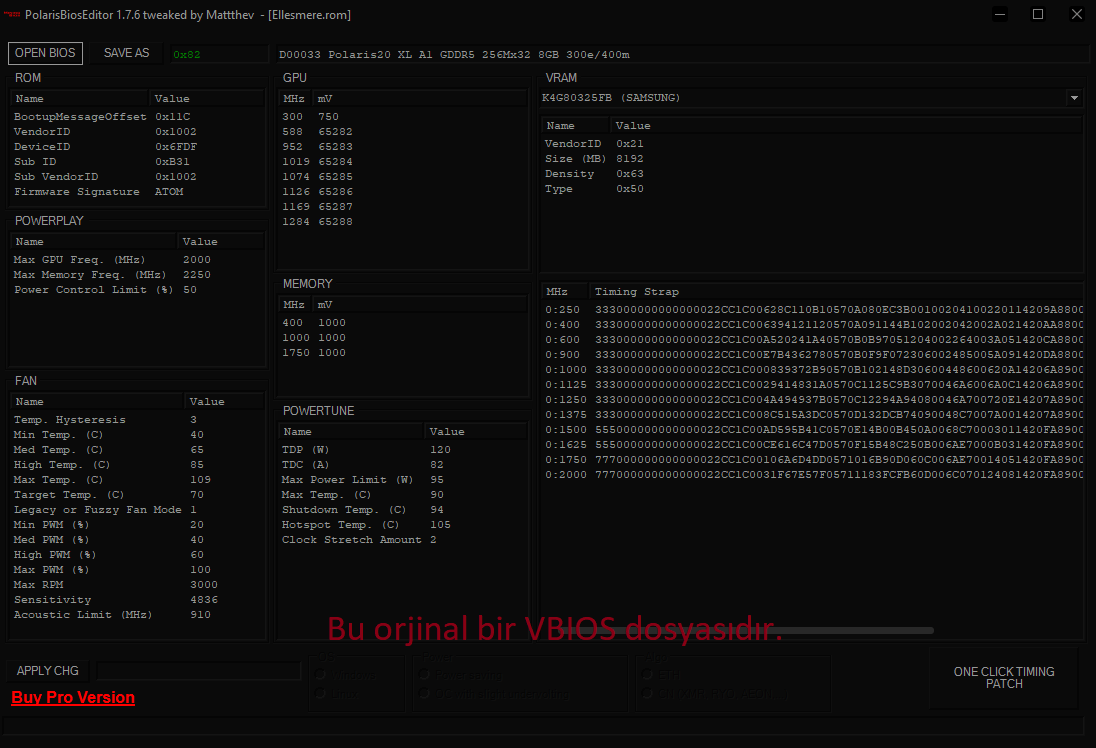

Asıl iş burada. Polaris BIOS Editor'ü açın ve ROM dosyanızı sol üstteki "OPEN BIOS" tuşu ile açın. Karşınıza buna benzer bir ekran gelecek:

Eki Görüntüle 2439202

Bu ekranda sol taraftaki POWERPLAY yazan kısımdan "Power Control Limit" yazan yeri %25 arttırıyoruz. Ardından "POWERTUNE" yazan yerden TDP (W) kısmına +50W ekliyoruz. "TDC (A)" yazan yere +10 Amper ekliyoruz. "Max Power Limit (W)" yazan yere +50 ekliyoruz. İlk başta değiştireceğiniz değeri seçip sonrasında "APPLY CHG" tuşuna basın.
Bunun sonucunda %175 X 145W olacak. Yani ekran kartına yaklaşık 300W limiti olduğunu söylüyoruz. (En azından şu anki VBIOS dosyası için bunu diyoruz. Sizin kartınızda da zaten fiziksel limitlere vuracak kart. Az önceki 225W limiti vardı ya? O işte.) Ancak bu kart fiziksel olarak 300W çekemez çünkü 8pin girişinden en fazla 150W, 16pin PCI-e portundan ise en fazla 75W çekebilir. Yani 225W limitli olacak.

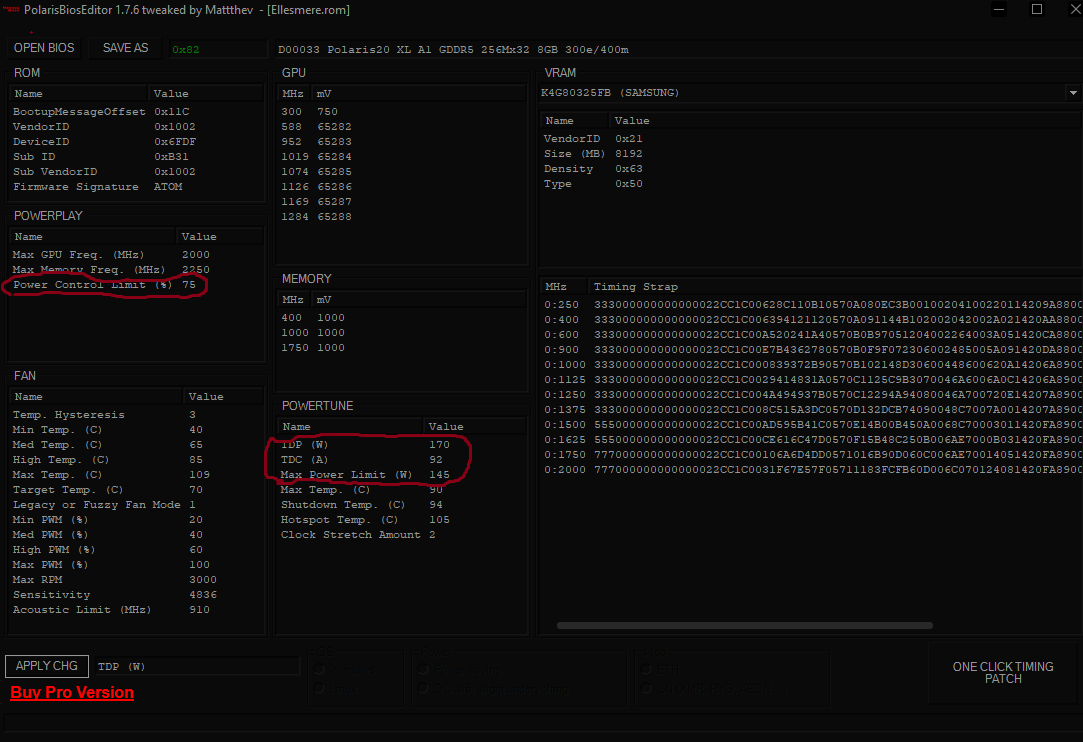

TDP limiti kaldırdıktan sonra VBIOS dosyamız bu şekilde gözükecek.
Eki Görüntüle 2439206
Sol yukarıdaki "SAVE AS" kısmına tıklayıp istediğiniz bir ismi verdikten sonra amdvbflash ile VBIOS dosyanızı flashlayın.
3. AMDVBFLASH ile ekran kartınıza VBIOS dosyanızı flashlamak
Size verdiğim indirme linkindeki amdvbflash klasörünün içindeki "AMDVBFlashDriverInstaller.exe" dosyasını açıp "I" harfine basın. Arkasından "amdvbflashWin.exe"'yi çalıştırın. "Load image kısmına tıklayarak modifiye ettiğiniz VBIOS dosyasını ekleyin ve "Program" tuşuna basarak karta flashlayın. Yaklaşık 5 dakika sürecektir bu işlem. Herhangi bir hata oluşması durumunda CMD halinden -f parametresi ile flashlayın. Yanıtlarda yardımcı olabilirim.
Flashladıktan sonra Driver'ı tekrar açıp bu sefer "U" diyoruz ve driverı sistemden kaldırıyoruz.
4. aticlockpatcher ile driverları düzeltmek
AMD kartlar VBIOS modlamasından sonra driver hataları verebiliyor. Kod 43 hataları görmek gayet doğal. Bunu çözmek için VBIOS flashladıktan sonra bilgisayarınızı hemen yeniden başlatmayın. İlk başta aticlockpatcher ile driverlarınızı düzeltin sonrasında yeniden başlatın. Bunu yaptığınız takdirde driver sorunu da çekmezsiniz ve TDP limiti kaldırılmış bir VBIOS'a sahip olacaksınız.
Rehber buraya kadardı. Okuduğunuz için teşekkürler.

Gerekli programları buradan indirebilirsiniz: https://www.mediafire.com/file/an3oi3cader68zx/Technopat+TDP.rar/file

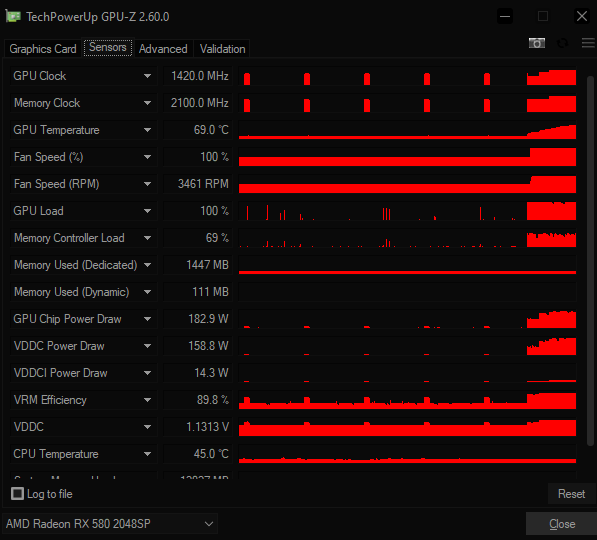

TDP limiti kaldırılmış bir RX 580 2048SP Örneği (kendi ekran görüntüm):

Eki Görüntüle 2439220

Genişletmek için tıkla...

fercklenn dedi:

RX5000 de olmaz mı?

Genişletmek için tıkla...

avkila.tech dedi:

RX 5000 serisi için more power tool kullanmalısın. Elimde RX 5000 serisi bir kart yok haliyle denemedim modifiye etmeyi. Az önce de dediğim gibi kendim denemediğim şeyin rehberini yapmam.

RX 5700 kartı vbios flash ile 5700XT'ye çevirebilirsiniz ama eğer elinizde 5700 kart var ise.

Genişletmek için tıkla...

fercklenn dedi:

5500xt var.

Genişletmek için tıkla...

enzyyx dedi:

Bayağı iyisiniz hocam, kart da ucuz olduğundan yettiğince abanın bence, maksimum nasıl olacağını merak ediyorum.

AMD Software üzerinden 2048sp için stabil bir OC ayarı verebilir misiniz size zahmet? Kartım genelde soğuk çalışıyor, kapalı kasada ve oyundayken 60 derece. Maksimum 74 derece gördüm, Power Supply'im 650W.

Genişletmek için tıkla...

avkila.tech dedi:

More Power tool ile yapabilirsin. Çekirdek hızını hava soğutması haliyle 2100-2200 yapanlar var.

Benim overclock ayarlarım sana uymayabilir. Ancak RX 4XX 5XX kartlar bellek overclocktan çok sağlam performans artışı yakalıyorlar.

Bellek hızını 2200MHz girip deneyebilir misin? Çökme/görüntü bozulması yaşarsan 2100 dene. Çekirdek hızı için 1340MHz @ 1.05V öneririm.

Genişletmek için tıkla...

fercklenn dedi:

Hocam BIOS yazma işinde driver bulunamadı hatası veriyor. Driver üzerinden yaptığımda GPU hızı 1970MHz Memory clock ise 3640 MHz civarında TDP'yi ise +%20 yaptım stabil bir şekilde kullanım sunuyor.

Genişletmek için tıkla...

avkila.tech dedi:

Driver. EXE'sini açtınız mı?

Genişletmek için tıkla...
