Tinkercad üzerinde köprü devresi yapımı

Lejax · 21 Nisan 2023

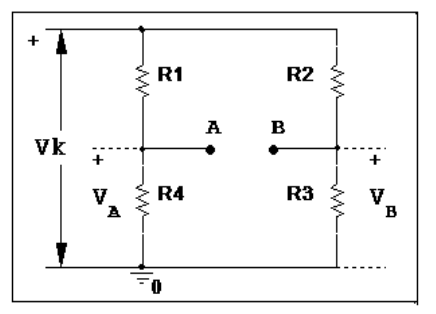

Merhaba arkadaşlar. Aşağıdaki gibi bir köprü devresi yapmam lazım.

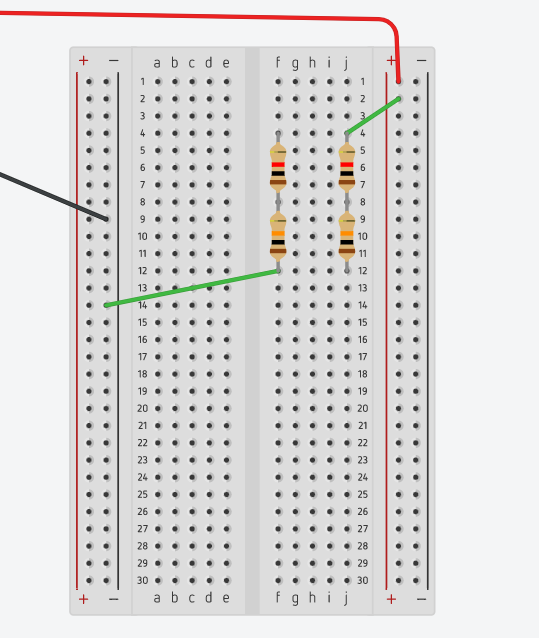

Ben ise alttaki gibi bir devre yaptım. Lakin bu devrede a-b arası gerilimi ölçmeye çalıştığımda ise sürekli 0V alıyorum. Ne yapabilirim?

Andar Han · 21 Nisan 2023

Üstteki dirençleri 4-8, 8-12; alttaki dirençleri de 4-9, 9-12 (ya da benzer mantıkla, baş ve sonlar aynı ortaları farklı) olarak bağlayıp, 8 ile 9 arasındaki voltajı ölçmeniz lazım.

OmrFrka · 21 Nisan 2023

Lejax dedi:
Merhaba arkadaşlar. Aşağıdaki gibi bir köprü devresi yapmam lazım.

Eki Görüntüle 1749430

Ben ise alttaki gibi bir devre yaptım. Lakin bu devrede a-b arası gerilimi ölçmeye çalıştığımda ise sürekli 0V alıyorum. Ne yapabilirim?

Eki Görüntüle 1749432

Bunun gibi dene bir de.

matmakif · 21 Nisan 2023

Lejax dedi:
Merhaba arkadaşlar. Aşağıdaki gibi bir köprü devresi yapmam lazım.

Eki Görüntüle 1749430

Ben ise alttaki gibi bir devre yaptım. Lakin bu devrede a-b arası gerilimi ölçmeye çalıştığımda ise sürekli 0V alıyorum. Ne yapabilirim?

Eki Görüntüle 1749432

Merhaba. Yaptığınız devrede sağ çift ile sol çiftin ortadaki bacaklar birbirine bağlı olduğu için 0V görmeniz çok normal. Sağ veya soldaki çiftin orta bacaklarını başka bir sırayaya alırsanız sorununuz çözülür.

Lejax · 21 Nisan 2023

Andar Han dedi:
Üstteki dirençleri 4-8, 8-12; alttaki dirençleri de 4-9, 9-12 (ya da benzer mantıkla, baş ve sonlar aynı ortaları farklı) olarak bağlayıp, 8 ile 9 arasındaki voltajı ölçmeniz lazım.

Direnç boyları ile maalesef oynama yapmam izin vermiyor Tinkercad. Her direnç 4 birim.

matmakif dedi:
Merhaba. Yaptığınız devrede sağ çift ile sol çiftin ortadaki bacaklar birbirine bağlı olduğu için 0V görmeniz çok normal. Sağ veya soldaki çiftin orta bacaklarını başka bir sırayaya alırsanız sorununuz çözülür.

Demek istediğinizi tam anlayamadım, kusura bakmayın.

Andar Han · 21 Nisan 2023

Lejax dedi:
Direnç boyları ile maalesef oynama yapmam izin vermiyor Tinkercad. Her direnç 4 birim.

O zaman, üstteki dirençleri (j sırası) 14-18, 18-22 yapın, alttaki direncleri de (f sırası) 10-14, 22-26 yapın, ayrıca alttakilerde 10 ile 26 arasına kablo çekin ve artı girişi 14'e, eksi girişi de 26'ya bağlayın ve alttan 14 ile üstten 18 arasını ölçün.

Lejax · 21 Nisan 2023

Andar Han dedi:
O zaman, üstteki dirençleri (j sırası) 14-18, 18-22 yapın, alttaki direncleri de (f sırası) 10-14, 22-26 yapın, ayrıca alttakilerde 10 ile 26 arasına kablo çekin ve artı girişi 14'e, girişi de 22'ye bağlayın ve alttan 14 ile üsttrn 18 arasını ölçün.

Hocam bu şekilde mi? Bir de hangi direnç hangisi oluyor kafamda oturtamadım.

Andar Han · 21 Nisan 2023

Şekil doğru fakat ölçüm noktasını yanlış ifade etmişim pardon, 10 ile 18 arası olmalı. Böyle olunca F sırasını R2, R3; J sırasını ise R1, R4 olarak düşünebilirsiniz.

Lejax · 21 Nisan 2023

Andar Han dedi:
Şekil doğru fakat ölçüm noktasını yanlış ifade etmişim pardon, 10 ile 18 arası olmalı. Böyle olunca F sırasını R2, R3; J sırasını ise R1, R4 olarak düşünebilirsiniz.

Çok teşekkür ederim hocam oldu. Lakin kafama takılan bir şey oldu. R3 ve R4 direnci 10k ohm, R1 ve R2 1k ohm olduğu zaman teorik olarak Vab'nin 0V olması gerekmez mi?

Andar Han · 21 Nisan 2023

Lejax dedi:
R3 ve R4 direnci 10k ohm, R1 ve R2 1k ohm olduğu zaman teorik olarak Vab'nin 0V olması gerekmez mi?

Doğru diyorsunuz. Kaynaktan gelen eksi girişi, 22 numaraya bağlayıp bakabilir misiniz? Va ile Vb'yi ayrı ayrı ölçtüğünüzde de eşit olmalı.
