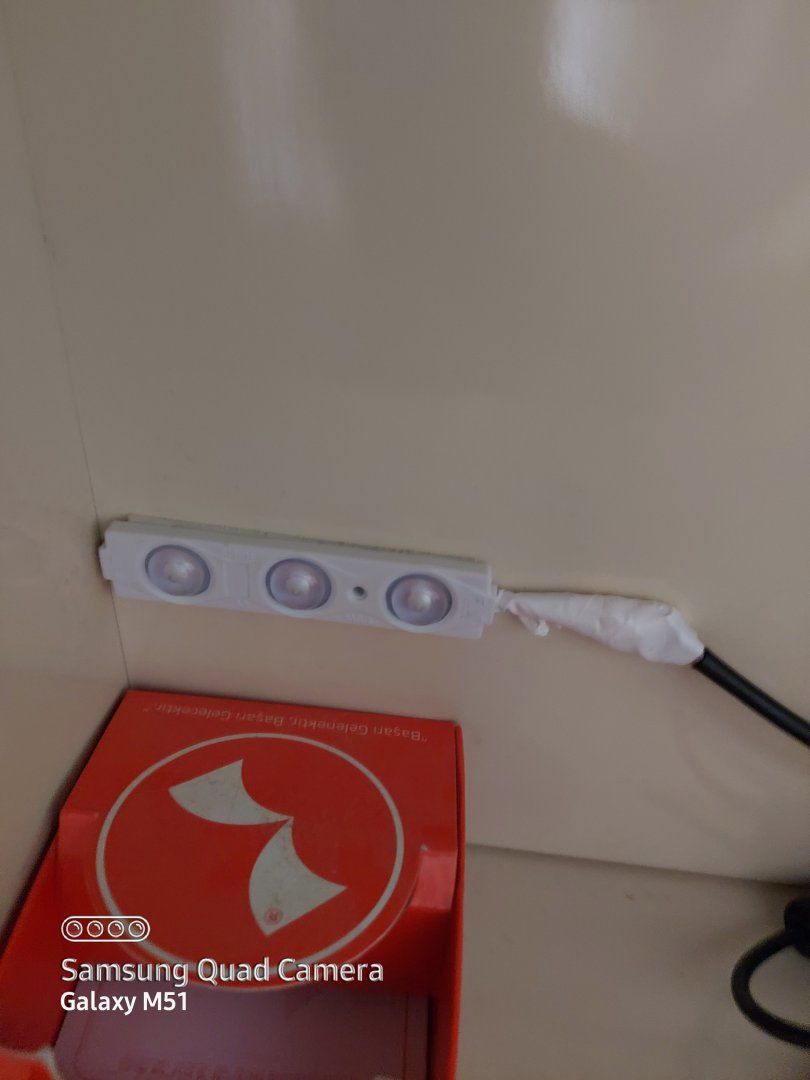

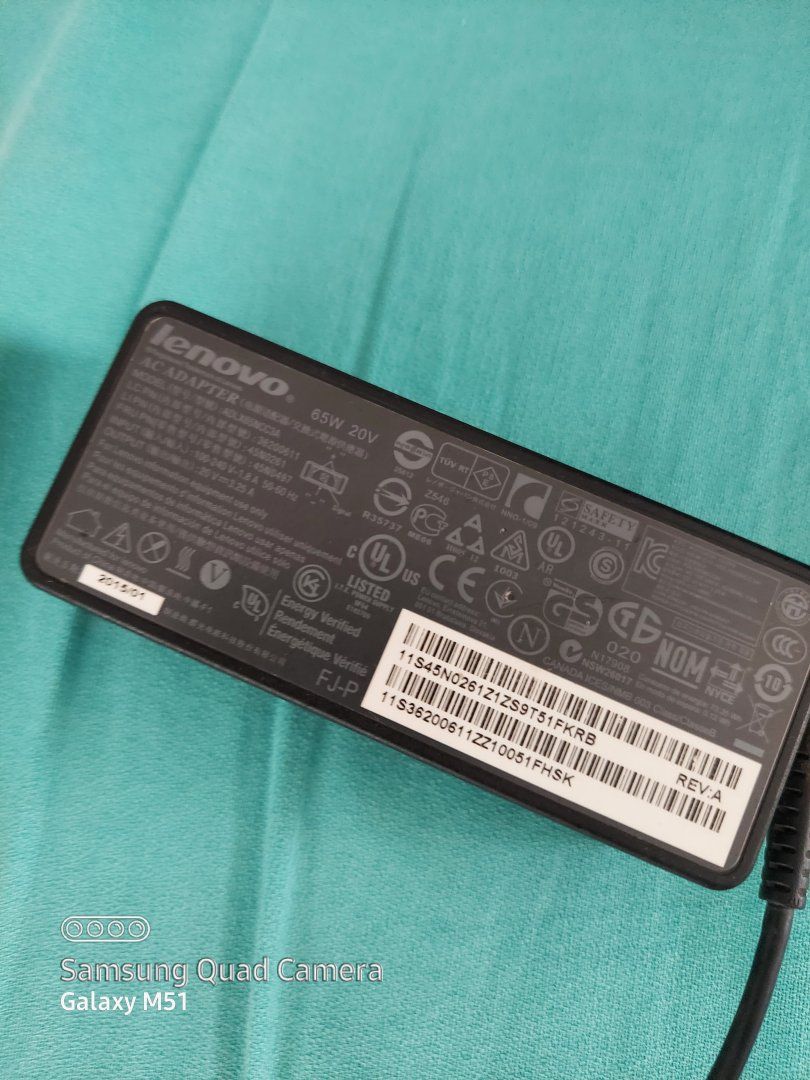

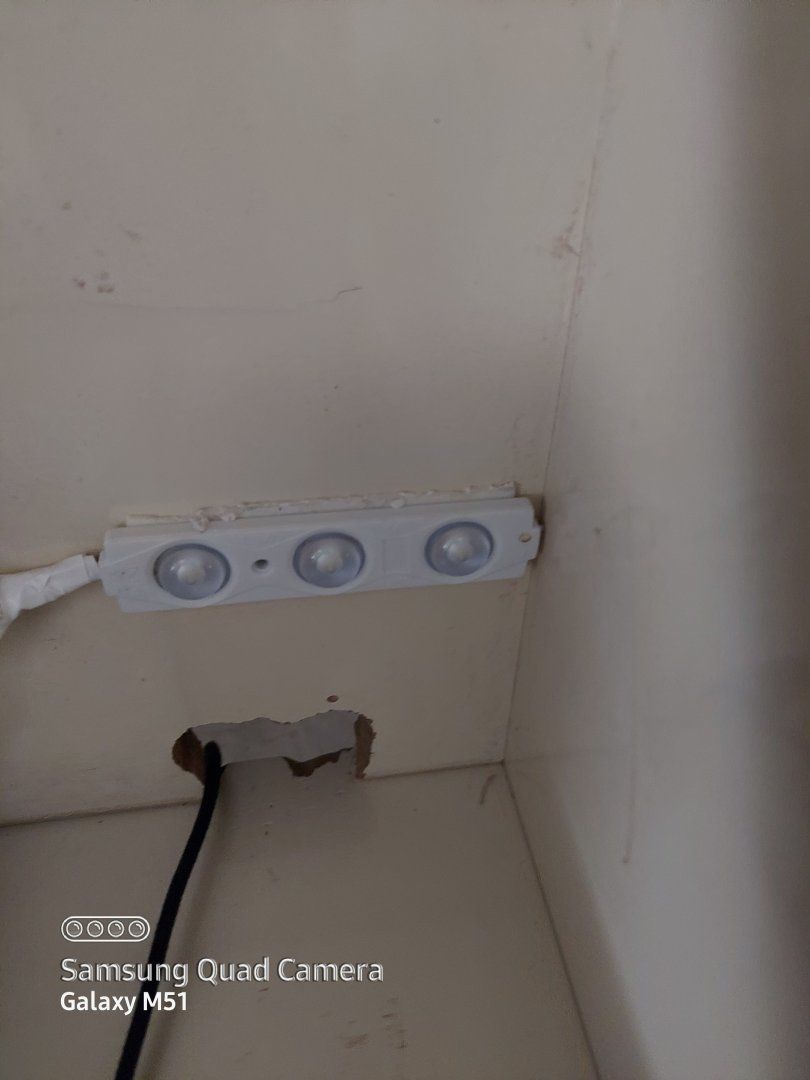

Merhaba. Hocam, ilk resimdeki şerid LED'ler 12 voltluksa ancak uygun mA değerli 12 volt LED adaptörüyle çalışabilir. 5 voltla çalışan şerid LED ise USB portlarıyla bu portların çıkış mA değerleri çok uygunsa beslenebilir. 19.5-20 volt laptop adaptörü voltajı çok fazla olur, ancak 12 voltluk şerid LED'lere voltu DC-DC konverterle 12'ye düşürerek verilebilir.
Diğer resimlerdeki LED sürücülü LED armatürler ne kadar DC voltla çalışıyorsa o voltajı ve mA değerlerini onlara uygulamak gerekir. Kendi adaptörü varsa direk onunla kullanılabilir. LED'ler seri, paralel, karışık gruplar yapılıp çok değişik voltaj değerleriyle çalışabilir. 4, 6 volt kuru ışıldak veya 12, 24 volt araç veya 220 volt AC ile direk çalışan LED armatürler ile solar sistemlerde 12, 24 volt DC'yle çalışanları gibi. Kolay gelsin.
