Ekran kartının pinleri nedir?

Arkadaşklar biliğimiz üzere ekran kartına güç sağlamak için pinler var. Bu pinler nasıl çalışıyor neye göre sınıflandırılıyor?
Bir güç kaynağının girişlerinin ekran kartına yettiğinden ansıl emin olabilirim? Beni pinler hakkında aydınlatın.


Ekran kartı:


İle uyumlu mudur?
Ekran kartında 8pin ve 8+8 pin farkı ne beni aydınlatın ben ekran kartı pinleri hakkında hiçbir şey bilmiyorum. RTX 3070 ve RX 6700 ekran kartları için pin konusunda ne yapabilirim?

Yusufsky dedi:

Arkadaşklar biliğimiz üzere ekran kartına güç sağlamak için pinler var. Bu pinler nasıl çalışıyor neye göre sınıflandırılıyor?
Bir güç kaynağının girişlerinin ekran kartına yettiğinden ansıl emin olabilirim? Beni pinler hakkında aydınlatın.

XFX Speedster SWFT 309 Radeon RX 6700 Core Ekran Kartı

XFX Speedster SWFT 309 Radeon RX 6700 Core Ekran Kartı RX-67XLKWFDV detaylı özelliklerini inceleyin, benzer ürünlerle karşılaştırın, ürün yorumlarını okuyun ve en uygun fiyatı bulun.

www.epey.com

Ekran kartı:

DeepCool PF650 650W

DeepCool PF650 650W detaylı özelliklerini inceleyin, benzer ürünlerle karşılaştırın, ürün yorumlarını okuyun ve en uygun fiyatı bulun.

www.epey.com

İle uyumlu mudur?
Ekran kartında 8pin ve 8+8 pin farkı ne beni aydınlatın ben ekran kartı pinleri hakkında hiçbir şey bilmiyorum. RTX 3070 ve RX 6700 ekran kartları için pin konusunda ne yapabilirim?

Genişletmek için tıkla...

Ekran kartında 8 pin ve 8+8 pin olayı şudur:

Bazı ekran kartları olduğundan fazla güç ister ve bu yüzden 8'den fazla olarak 8+8 pine ihtiyaç duyarlar. Eğer ki DeepCool PF650 650W Power Supply da 2 tane PCI-e girişi varsa 8+8 pin olur. (6 ana pin +2 yan pin olmak üzere X2) yalnız ekran kartı PCI 4.0 destekliyor yani işlemcin PCI4.0 olması gerekli. Genelde 550W üstü olan Power Supply'larda 8+8 pin vardır.

Attığın ekran kartında 2 adet 8 pin güç bağlantısı var.



PF650'de ise 2 adet 8+8 kablosu mevcut.



Şimdi önce güç kaynağından gelen kabloyu açıklayayım. Y şeklinde olma sebebi, tek kablo ile ekran kartı güç bağlantısını çözebiliyor olması. Buna 8+8 kablo deniyor.

Ekran kartındaki 8+8'in anlamı da, ekran kartına 2 adet 8 pin güç bağlantısı yapman gerektiğinden geliyor. Yani görseldeki Y kablonun iki ucunu de ekran kartına taktığında doğru bağlantıyı sağlamış olursun.

Not: Yanlışlıkla işlemci kablosunu ekran kartı kablosuna takma. Bunu anlamanın iki yolu var. Ya doğrudan kablonun üstüne bakmak -PCI-e yazıyorsa ekran kartı, EPS veya CPU yazıyorsa işlemci- ya da kablonun giriş ucunu ayırmak. 6+2 şeklinde ayrılıyorsa ekran kartı kablosu, 4+4 şeklinde ayrılıyorsa işlemci kablosu demektir.

Bir ekleme daha yapayım. Y kabloyu bağlarsan, bütün güç tek kablodan sağlanacak demektir. Açıkçası bu kullanım senaryosu, senin kartında çok fark etmese de yüksek güç tüketen kartlarda fark edebilir. Bu yüzden her iki kabloyu da kullanmak ve Y olmayan düz ucunu kullanmak mantıklıdır. Böylelikle ekran kartına sağlanan güç tek kablodan değil, 2 kablodan sağlanmış olur.

Demek istediğim şu;

LightRockS1 dedi:

Ekran kartında 8 pin ve 8+8 pin olayı şudur:

Bazı ekran kartları olduğundan fazla güç ister ve bu yüzden 8'den fazla olarak 8+8 pine ihtiyaç duyarlar. Eğer ki DeepCool PF650 650W Power Supply da 2 tane PCI-e girişi varsa 8+8 pin olur. (6 ana pin +2 yan pin olmak üzere X2) yalnız ekran kartı PCI 4.0 destekliyor yani işlemcin PCI4.0 olması gerekli. Genelde 550W üstü olan Power Supply'larda 8+8 pin vardır.

Genişletmek için tıkla...

işlemci r5 5600 pcıe 4.0 sürümünü destekliyor. ama belirtilene göre pcıe yok gibi bir şey diyor
ben anlamadım şimdi. berkay arkadaşımızın belirttiğine göre pf650 psu da 2 adet 8 lik kablo mevcut. sanırsam kullanabilirim.

BerkayZ87 dedi:

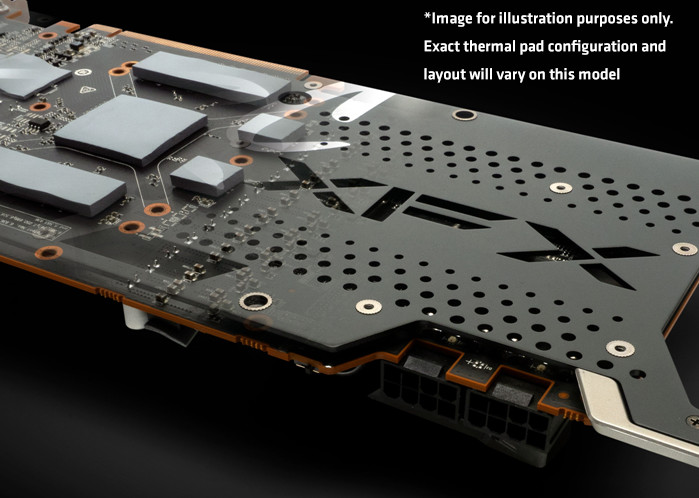

Attığın ekran kartında 2 adet 8 pin güç bağlantısı var.

Eki Görüntüle 1994141

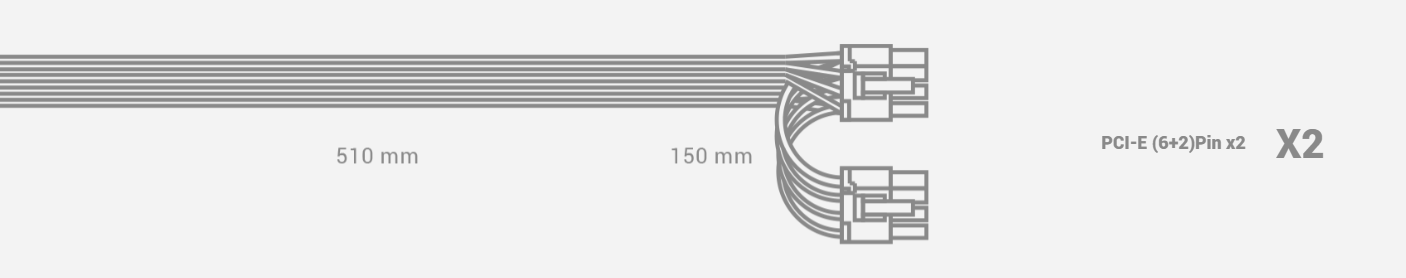

PF650'de ise 2 adet 8+8 kablosu mevcut.

Eki Görüntüle 1994144

Şimdi önce güç kaynağından gelen kabloyu açıklayayım. Y şeklinde olma sebebi, tek kablo ile ekran kartı güç bağlantısını çözebiliyor olması. Buna 8+8 kablo deniyor.

Ekran kartındaki 8+8'in anlamı da, ekran kartına 2 adet 8 pin güç bağlantısı yapman gerektiğinden geliyor. Yani görseldeki Y kablonun iki ucunu de ekran kartına taktığında doğru bağlantıyı sağlamış olursun.

Not: Yanlışlıkla işlemci kablosunu ekran kartı kablosuna takma. Bunu anlamanın iki yolu var. Ya doğrudan kablonun üstüne bakmak -PCI-e yazıyorsa ekran kartı, EPS veya CPU yazıyorsa işlemci- ya da kablonun giriş ucunu ayırmak. 6+2 şeklinde ayrılıyorsa ekran kartı kablosu, 4+4 şeklinde ayrılıyorsa işlemci kablosu demektir.

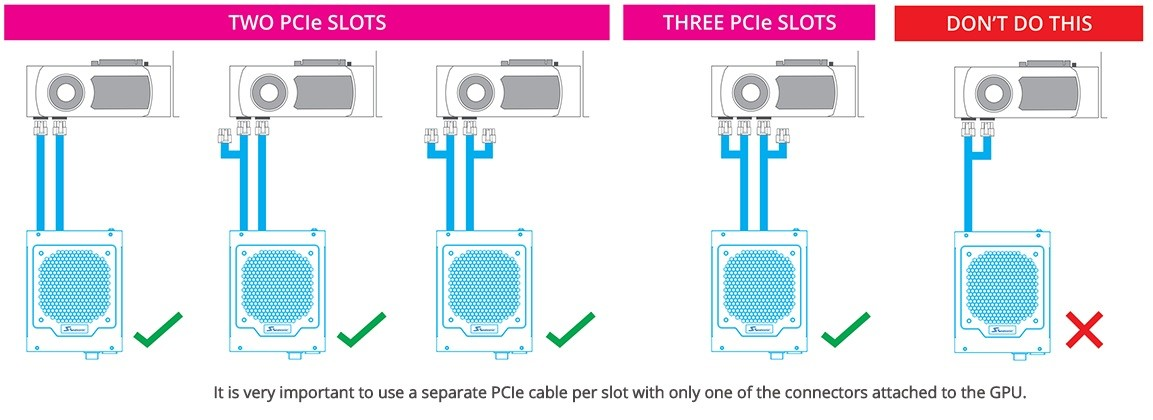

Bir ekleme daha yapayım. Y kabloyu bağlarsan, bütün güç tek kablodan sağlanacak demektir. Açıkçası bu kullanım senaryosu, senin kartında çok fark etmese de yüksek güç tüketen kartlarda fark edebilir. Bu yüzden her iki kabloyu da kullanmak ve Y olmayan düz ucunu kullanmak mantıklıdır. Böylelikle ekran kartına sağlanan güç tek kablodan değil, 2 kablodan sağlanmış olur.

Demek istediğim şu;

Eki Görüntüle 1994150

Genişletmek için tıkla...

bu cpu kablosu 4+4
bu ise gpu için pcıe 4.0 6+2 pin

aralarındaki fark dışardakı tırnak gibi çııntıdan 1 veyahut 2 tane olması. görsel olarak ben öyle algıladım. dışarıdaki çıkıntıdan sonra kaç tane varsa ona göremi 4+4 ya da 6+2 olduğunu anlıyoruz?

anlatmak istediğim bu
