Multimetre İle Devre Elemanı Ölçme

Girişteki 4 diyot ve trafonun yanındaki transistör gibi görünen schottky diyot (D5) sorunlu olabilir. Kondansatörler sağlam görünüyor. Sorunlu parçalar değiştiği halde düzelmiyorsa, trafo arızalıdır.

Hamza Ensar Sağlam dedi:
Elimde bir led trafosu vardı, ondan tıss sesi geldi ve artık çalışmıyor. Ondan soruyorum. O ses kapasitörden gelmiştir diye düşünüyorum doğru mu düşünüyorum?

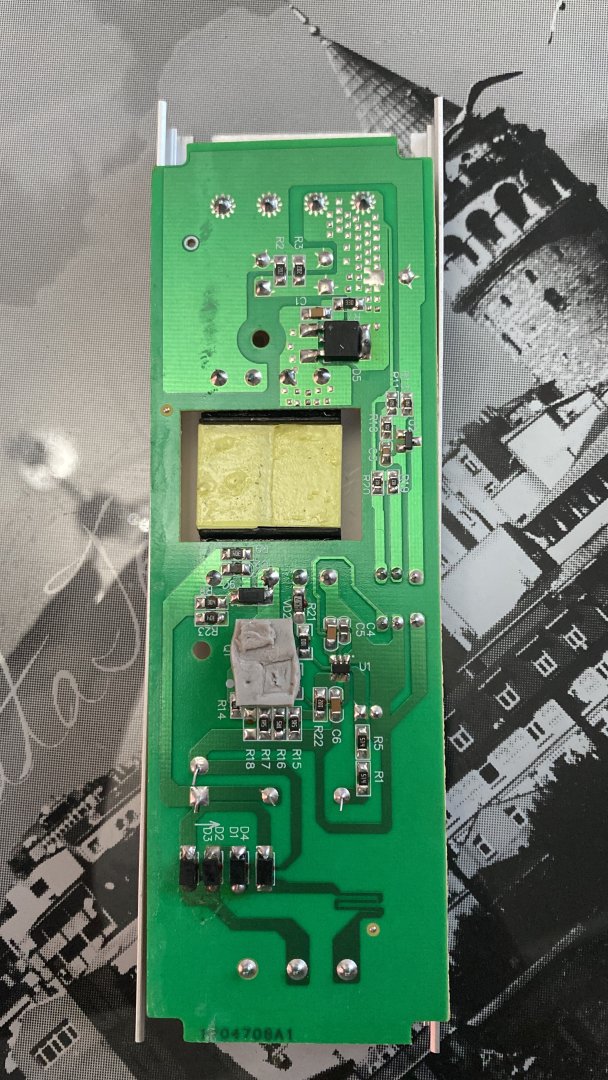

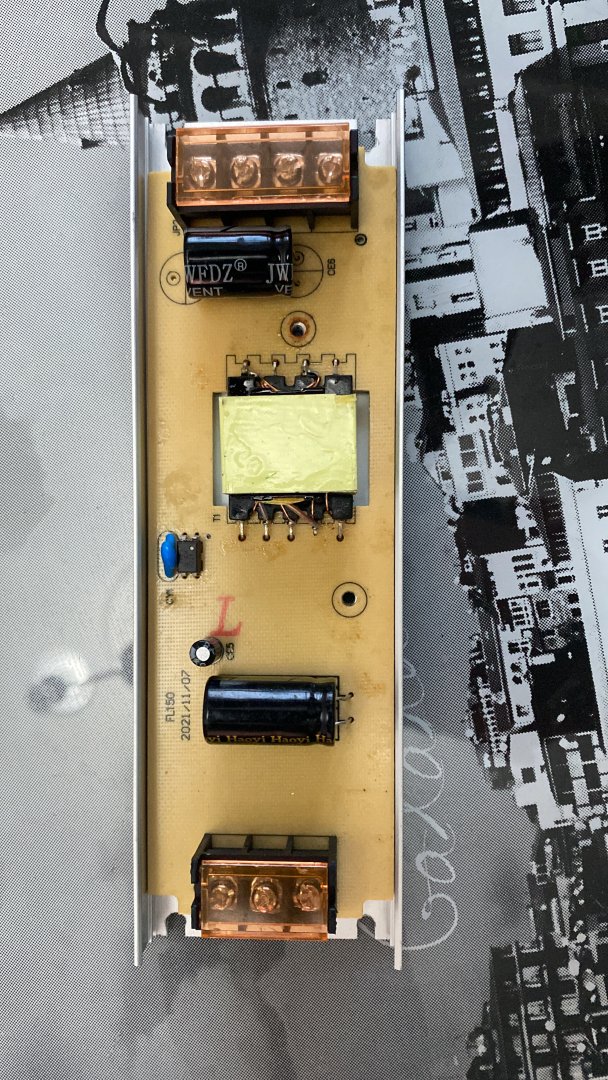

Eki Görüntüle 1645086Eki Görüntüle 1645085
Genişletmek için tıkla...

Kondansatörlerde gözle görünen bir durum yoksa, yatık olan bulk kapasitör pek belli olmuyor, üste doğru sişmiştir belki; alttaki 3'lü jaktan sonraki köprü diyotların çıkışından itibaren voltaj ölçerek bakılabilir. Sadece tıslama ile net olarak bir kaniya varmak zor.

Son düzenleme:


Bu iki diyotun daha net bir görseli var mı? Kalıntı ya da fotoğraftan dolayı da olabilir ama kavrulmuş gibi duruyorlar. Bunlar dahil dört diyotun hepsini diyot kademesinde ölçerseniz net sonuç alırsınız.

Taptic dedi:
Bu iki diyotun daha net bir görseli var mı? Kalıntı ya da fotoğraftan dolayı da olabilir ama kavrulmuş gibi duruyorlar. Bunlar dahil dört diyotun hepsini diyot kademesinde ölçerseniz net sonuç alırsınız.
Genişletmek için tıkla...

Ben tam anlayamadım ama bir farklılık var gibi.


Gördüğüm kadarıyla diyotlar gidik duruyor.

Bildiğim kadarıyla yardımcı olmaya çalışırım. İşim gereği multimetre kullanıyorum.

Yener K. dedi:
Bildiğim kadarıyla yardımcı olmaya çalışırım. İşim gereği multimetre kullanıyorum.
Genişletmek için tıkla...

O halde siz ile @Taptic hocamı etiketliyorum.

Bu arada sanırım pasta havya tutunca duman çıktı.
