PCB tasarımı doğru mu?

SıradanBirKullanıc_ı · 18 Şubat 2024

Merhaba sosyal halkı easyeda üzerinden 2 adet Arduino tipi geliştirme kartı tasarladım şematiklerini burada veriyorum;

Bu şemtiklerin çizimi doğru mudur bilen arkadaş var ise. Bu iki kartta 0 smd fikri ile tasarlandı smd kullanmamaya özen gösterdim.

imnotagamer · 18 Şubat 2024

Şema çizimi çok karışık olmuş. Daha düzenli yapılabilir. Bunun dışında bu diyotların özelliği nedir?

SıradanBirKullanıc_ı · 18 Şubat 2024

imnotagamer dedi:
Şema çizimi çok karışık olmuş. Daha düzenli yapılabilir. Bunun dışında bu diyotların özelliği nedir?

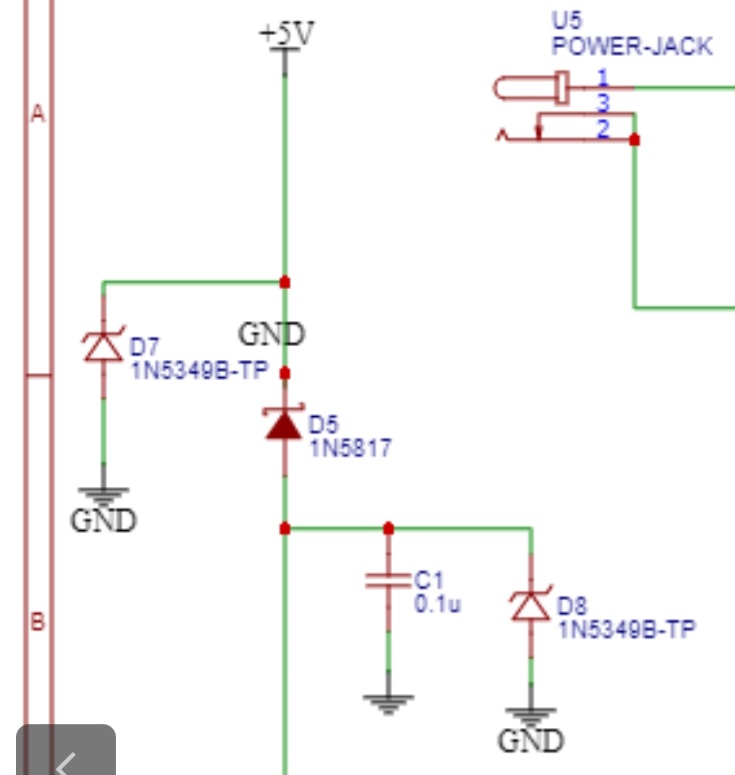

Eki Görüntüle 2119985

Hocam fazla akımdan izole etmek amaç ha ama model olarak soruyor iseniz 1N5349B-TP zener diyot 3.3v. 1N5817 orijinal Arduino'daki smd diyotun yeterli düzeyde alternatifi.

imnotagamer · 18 Şubat 2024

SıradanBirKullanıc_ı dedi:
Hocam fazla akımdan izole etmek amaç ha ama model olarak soruyor iseniz 1N5349B-TP zener diyot 3.3v. 1N5817 orijinal Arduino'daki smd diyotun yeterli düzeyde alternatifi.

Zener diyot fazla akımdan izole etmez ki. Yani belli bir gerilime kadar akım geçirmiyorlar. Oradaki amaç parazit önlemek ise farklı alternatifler düşünülebilir. Ayrıca USB girişli olacaksa esd ve surge protection özellikli USBLC6-2 benzeri malzeme kullanılmasını öneririm.

SıradanBirKullanıc_ı · 18 Şubat 2024

imnotagamer dedi:
Zener diyot fazla akımdan izole etmez ki. Yani belli bir gerilime kadar akım geçirmiyorlar. Oradaki amaç parazit önlemek ise farklı alternatifler düşünülebilir. Ayrıca USB girişli olacaksa esd ve surge protection özellikli USBLC6-2 benzeri malzeme kullanılmasını öneririm.

Sağ olun hocam bakacağım.
