Şuraya bir el atalım.
Benim JJR 5 yapabildi. Voltajı 1.35V'da tutmak için CL ile pek uğraşmadım. Diğer Primary'leri de yapasım gelmedi.

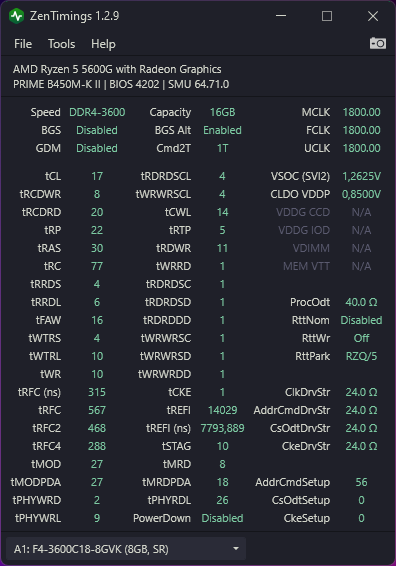

Eki Görüntüle 1892264
PowerDown kapalıyken kullanılmıyormuş bu ayar.
tWTRS'i 3 boot ettirebilmiştim fakat stabil değildi. Bu ayarları 3/6 yapabilmek mümkün.
Bu RAS Pre Time olmalı.
Bunun dışında rehbere birkaç ufak ekleme yapabilirim. tRDRDDD ve tWRWRDD kanal başına tek DIMM kullanılan sistemlerde, tRDRDSD ve tWRWRSD Single Rank bellek kullanılan sistemlerde kullanılmıyor. İstenilen değere ayarlanabilirler.
Single Rank sistemlerde Data Bus ayarları olarak:
RttPark - 48 Ohm veya RZQ/5
RttWr - Disabled
RttNom - Off öneriliyor. Kendi sistemimde de daha iyi zamanlamalar ve frekanslar görebilmiştim 5/3/off'a göre.
Dual Rank için ise:
RttPark - 240 Ohm veya RZQ/1 veya High Impedance
RttWr - 80 Ohm veya RZQ/3
RttNom(Kanal başına tek DIMM kullanılan sistemlerde kullanılmıyormuş)- 34.3 Ohm veya RZQ/7 öneriliyor. Kendim test etmedim.
Gear Down Mode, Command Rate'i geçersiz kılıyor deniyor. Gear Down Mode Disabled ve Command Rate 1T girildiğinde stabilite sorunu yaşanıyorsa AddrCmdSetup - 56, olmazsa 61 girilebilir. tRTP, tCWL, tCL ve tWR'ı tek sayı girmek için Gear Down Mode'u kapatmak gerekiyor.
tRTP'in tWR'ın yarısına ayarlanması en doğrusudur. Örneğin tWR - 16 iken tRTP otomatik olarak 14'deydi, 12 yapmak istediğimde stabil olmamıştı fakat 8 stabil olmuştu.
tCWL, genellikle tRDWR yükseltildiği kadar düşürülebilir. tCL 16, RDWR 8, tCWL 16 iken tCL 16, tRDWR 10, tCWL 14 çok yüksek ihtimalle stabil olur.
tFAW'ın tRRDS × tRRDL'den ziyade 4 × tRRDS'e ayarlanması daha doğrudur. tRRDL yükseltiğinde tFAW biraz daha düşebiliyordu diye okumuştum. Kendim test etmedim.
tRAS veya tRP düşürülemiyorsa tRC yükseltmek denenebilir.
Aklıma şimdilik bu kadar geldi, ileride tekrar ekleyebilirim. Her neyse rehber için tekrar eline sağlık.
@BerkayZ87
