İç Yapı

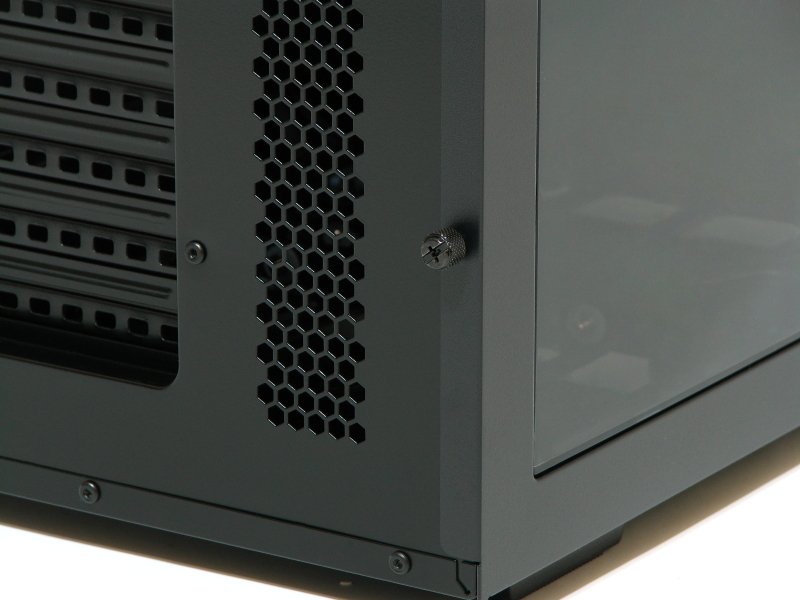

Toplam 4 adet parmak vidanın çıkartılması ile sol ve sağ paneller gövdeden kolay bir şekilde ayrılıyor:

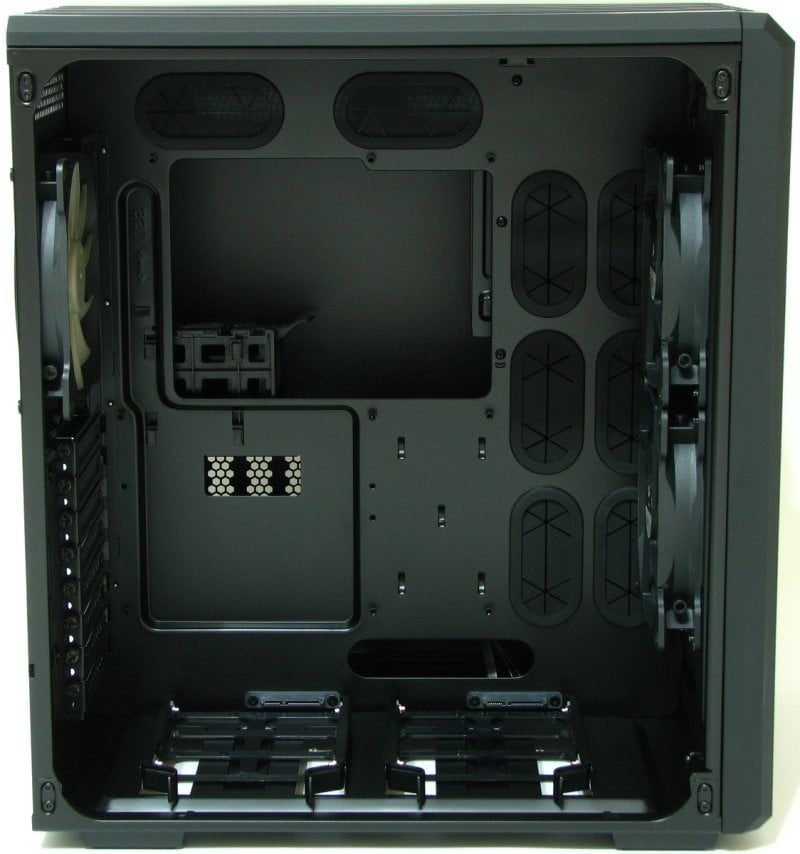

Corsair Carbide Air 540’ın iç yapısına baktığımızda, ilk bölümde yer alan anakart montaj tablası ve tabandaki iki adet sürücü yuvası görüyoruz. Montaj tablasının üst ve sağındaki, kabloların kesilmesini engelleyen lastiklerle desteklenmiş (biri hariç) toplam 9 adet kablo organizasyon yuvası, güç kaynağı ve ön panel kabloları için organizasyon sağlıyor. Bunun yanında anakart montaj tablasında, işlemcinin anakart sökülmeden soğutucu değişimine olanak sağlayan çok büyük yuva yer alıyor:

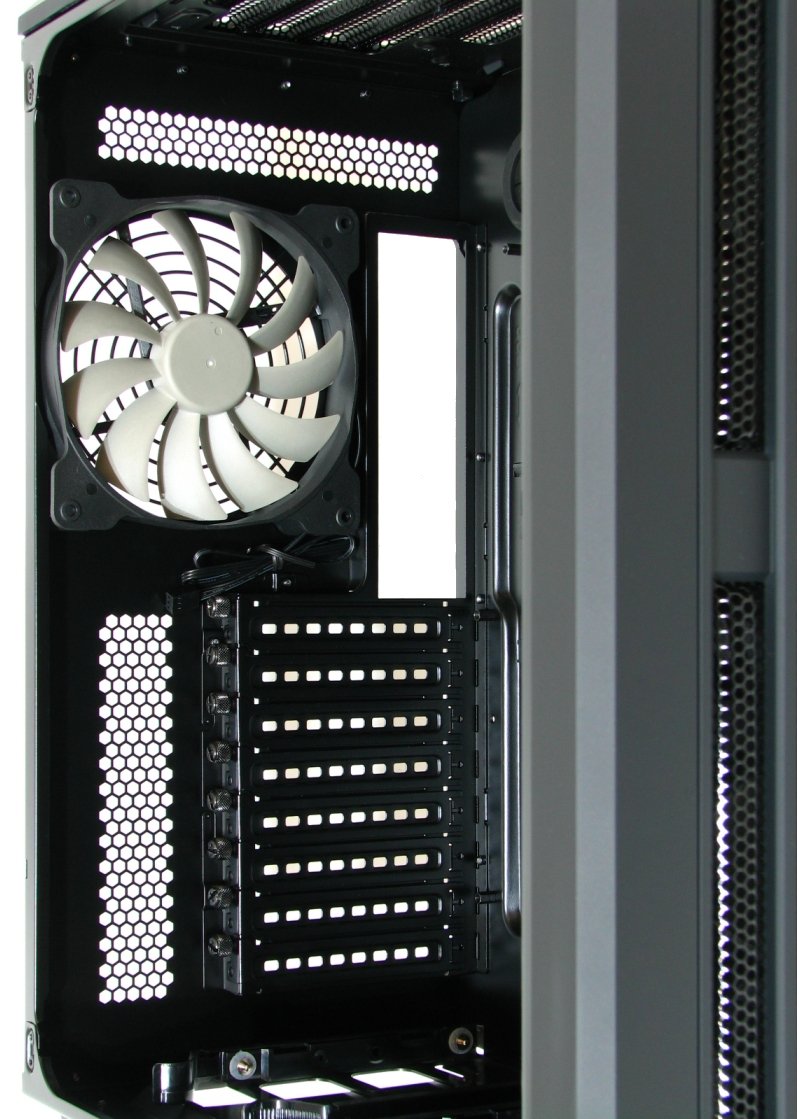

Arka/iç paneldeki 140 mm’lik fan; 1200 RPM hızda 66.4 CFM hava akımı üretiyor. Corsair, fanın gürültü değerini maksimum 25.5 dBA olarak belirtmiş:

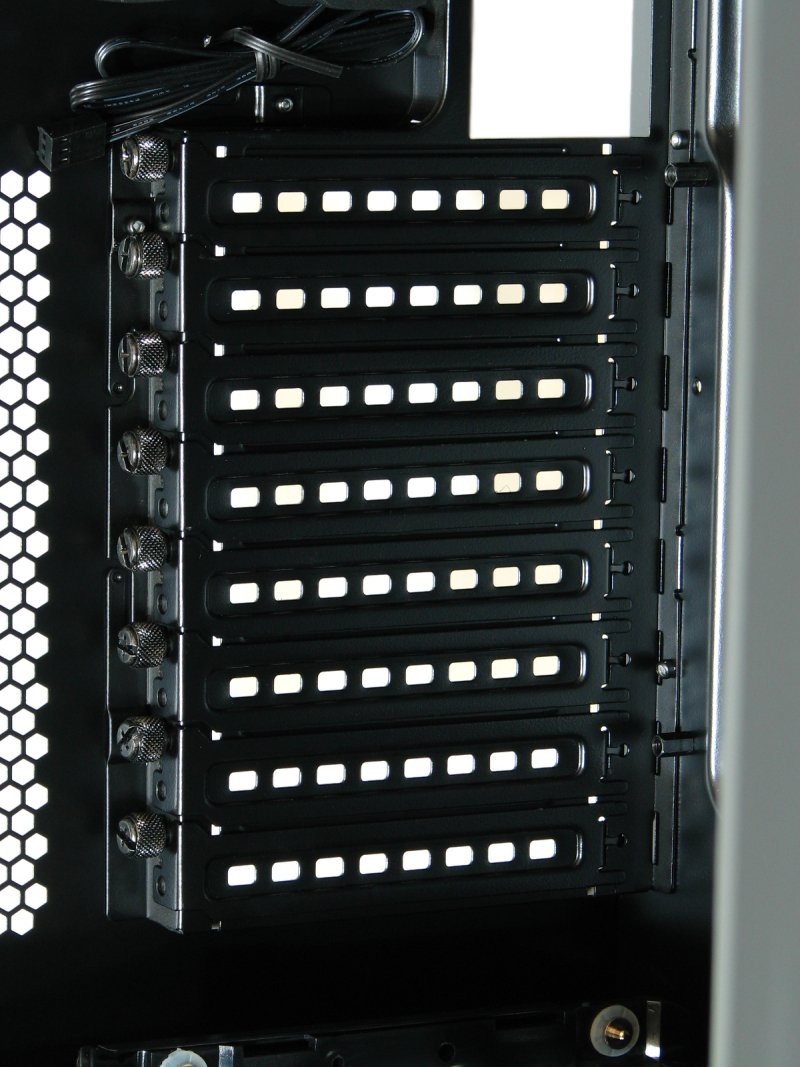

Anakart üzerine takılacak 8 adet kartı destekleyen yuvada, montaj için tornavida gerektirmeyen parmak vidalar kullanılmış:
Tabanda yer alan iki adet sürücü yuvasına (çekmece) 3.5″ yada 2.5″lik sürücüler takabiliyoruz. Kızaklı sistem yardımıyla tabana monte edilip/çıkartılabilen yuvaların en büyük özelliliği “Hot Swap” olmaları:

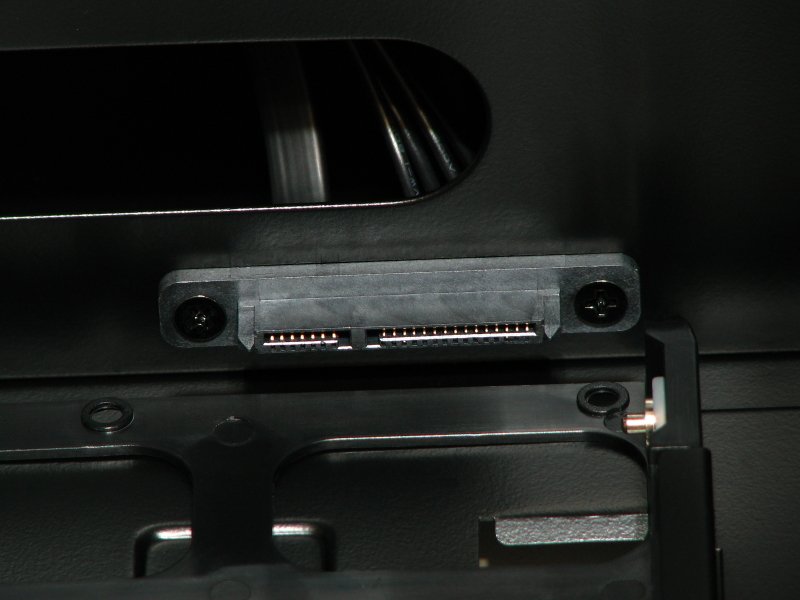

Yuvalara “Hot Swap” özelliği kazandıran SATA güç ve data girişleri:
Kullanıcının tercihine göre üzerine 3.5″ veya 2.5″lik sabit sürücülerden birinin yerleştirildiği plastik çekmecelerin yan bölümleri, sürücülerin çalışırken oluşturduğu titreşimleri absorbe eden lastiklerle desteklenmiş:

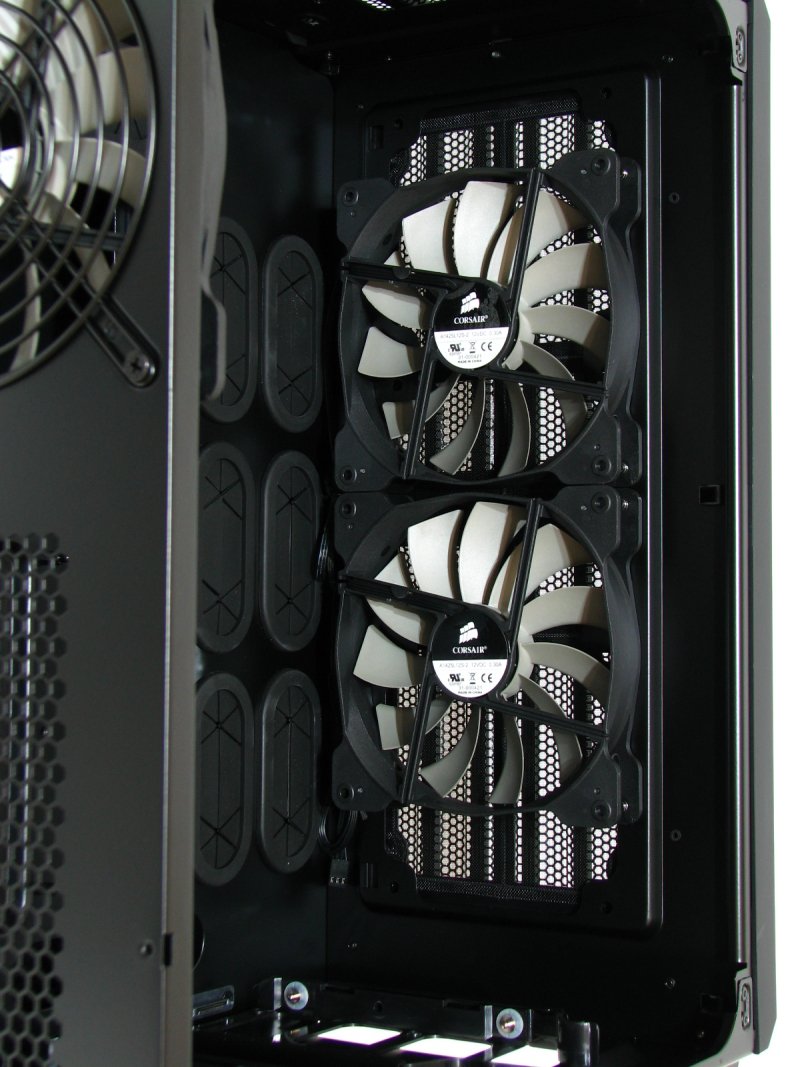

Ön panele yerleştirilen 2 adet 140mm’lik fan, dış ortamdan aldığı havayı kasa içine yönlendiriyor. Fanlar, egzoz olarak kullanılan arka paneldeki ile yanı fiziksel özelliklere sahip:
Air 540’ın ikinci bölmesi, yani kasanın sol bölümü, 5.25″lik ve 2.5″lik sürücü yuvaları ve güç kaynağı yuvalarına ayrılmış durumda:

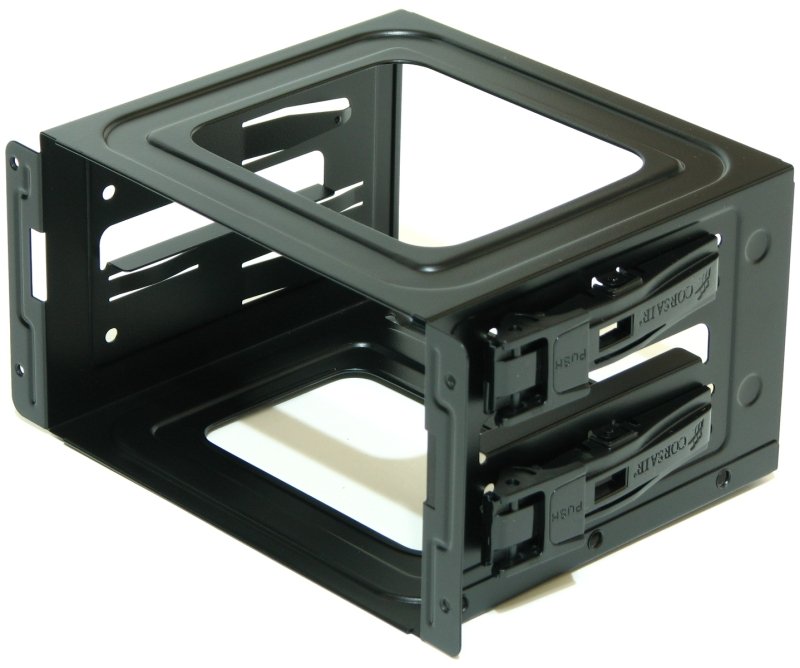

2 adet 5.25″lik sürücünün monte edildiği yuva, vidasız plastik montaj aparatlarına sahip. Optik sürücü, kart okuyucu yada fan kontrolcü gibi bileşenlerin takılması yada çıkartılması için tornavidaya ihtiyaç duymuyorsunuz:
Kullanıcının tercihine göre 5.25″lik yuva, ön paneldeki 2 adet vidanın sökülmesi ile kasa dışına alınabiliyor:
Güç kaynağının hemen üzerine yerleştirilen diğer bir kafes ise 4 adet 2.5″lik sürücüye ev sahipliği yapıyor:
5.25″lik yuva gibi ihtiyaç olmadığı zaman kasa dışına alınan yuvanın diğer bir ergonomik özelliği ise…

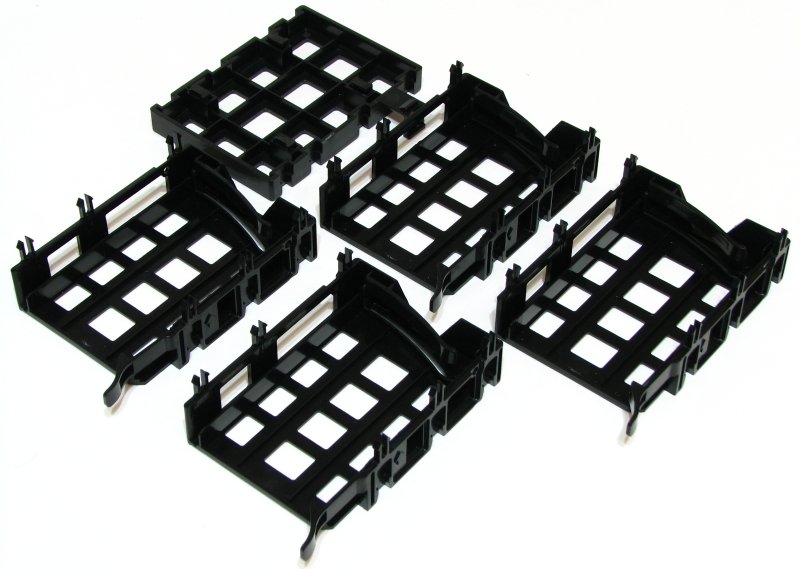

…yuvanın modüler yapıya sahip olması. İhtiyacınıza göre istediğiniz sayıda sürücüyü, yuvaları birbirinden ayırarak monte edebilirsiniz. Kullanmadığınız sürücü yuvaları da kasa içinde fazladan yer işgal etmemiş olur:

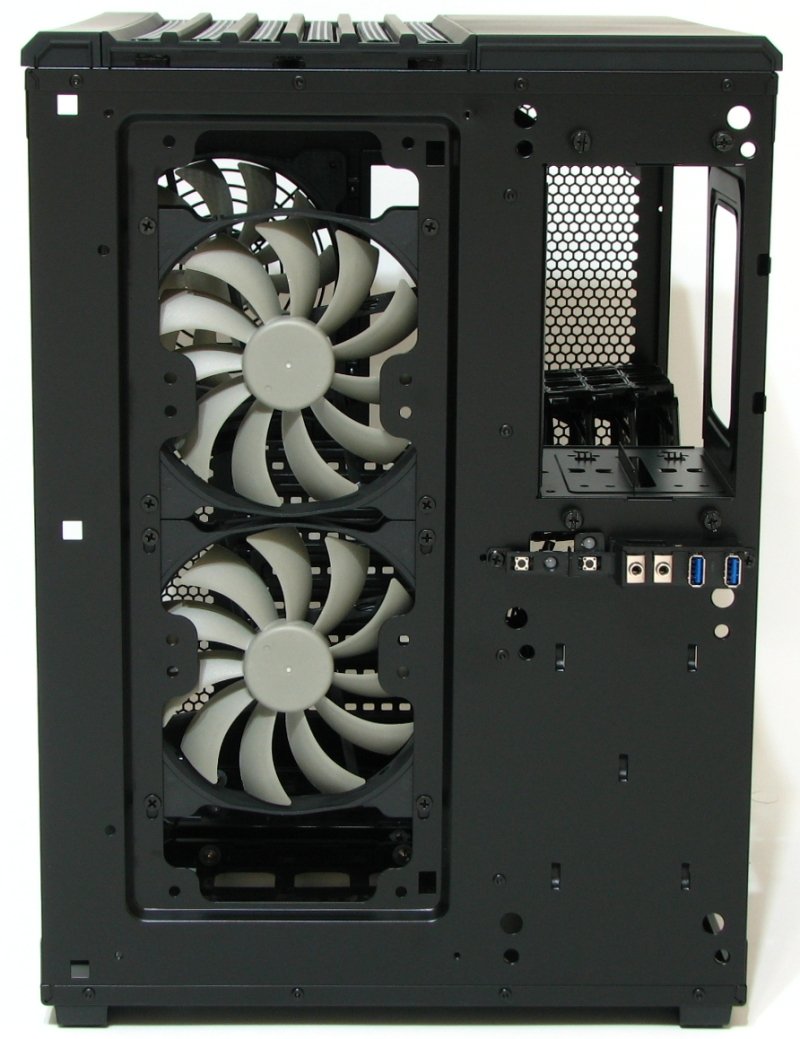

Ön panel üzerindeki tel ızgara hariç, sol ve sağ kısımlardaki plastik paneller de kasadan ayrılabiliyor. Sağ kısımdaki panelin altında, 5.25″lik sürücü yuvasını demonte etmek için kullanabileceğiniz 4 adet parmak vida mevcut. Bunun yanında; halihazırda bulunan 2 adet 140mm’lik fanı çıkartarak yerine 3 x 120mm fan yada 2 x 120 yada 240/280mm’lik tek bir radyatör takabilirsiniz:

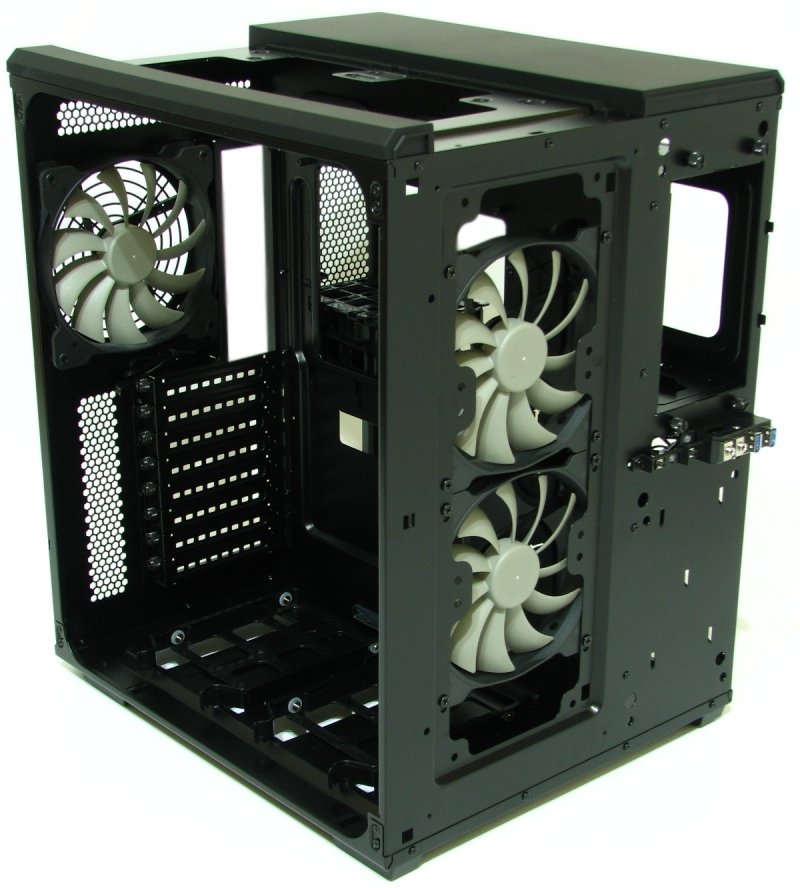

Corsair Carbide Air 540’ın iskeleti:
