Montaj

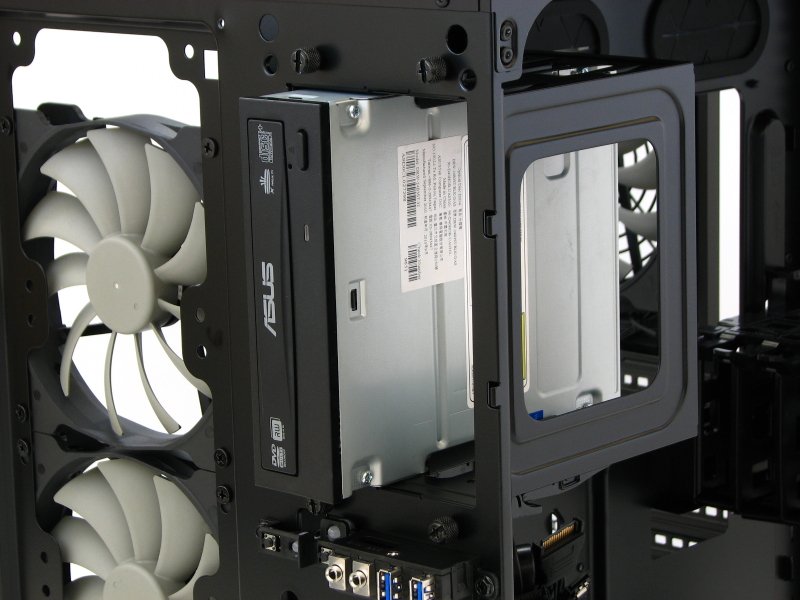

Montaja, şu an tedavülden kalmak üzere olan optik sürücü ile başlıyoruz. Eğer siz de optik sürücünüzü emekliye ayırdıysanız, buraya fan kontrolcü yada kart okuyucu tarzında bileşenler takabilirsiniz. Optik sürücünün 5.25″lik yuvaya montajı, vida yada tornavida kullanılmadan rahat bir şekilde yapılıyor:

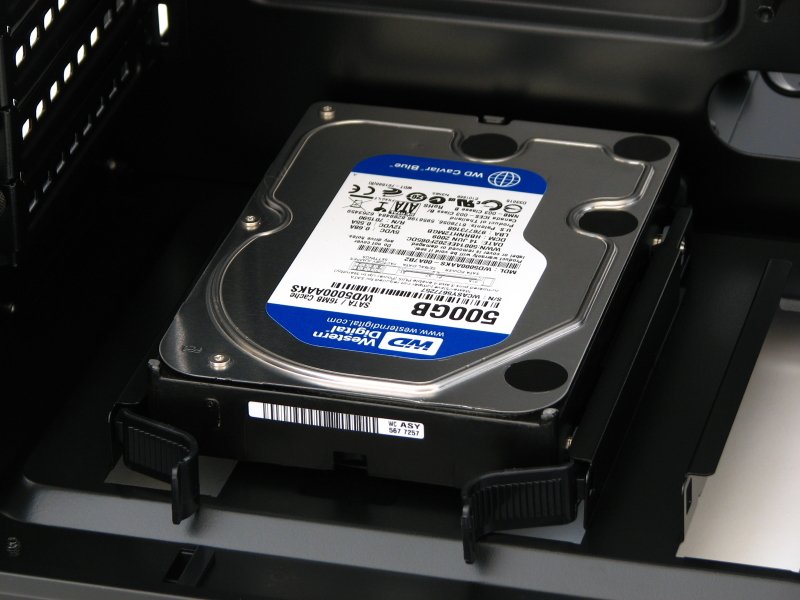

3.5″lik sabit sürücü çekmecesi, her iki yandan aşağıya doğru esnetilerek açıldıktan sonra sürücü çekmeceye yerleştirilip ardından çekmece normal pozisyona getirildiği zaman, sürücü 4 noktadan sabitlenmiş oluyor. Daha sonra çekmeceyi iki adet Hot Swap yuvadan birine takabilirsiniz:

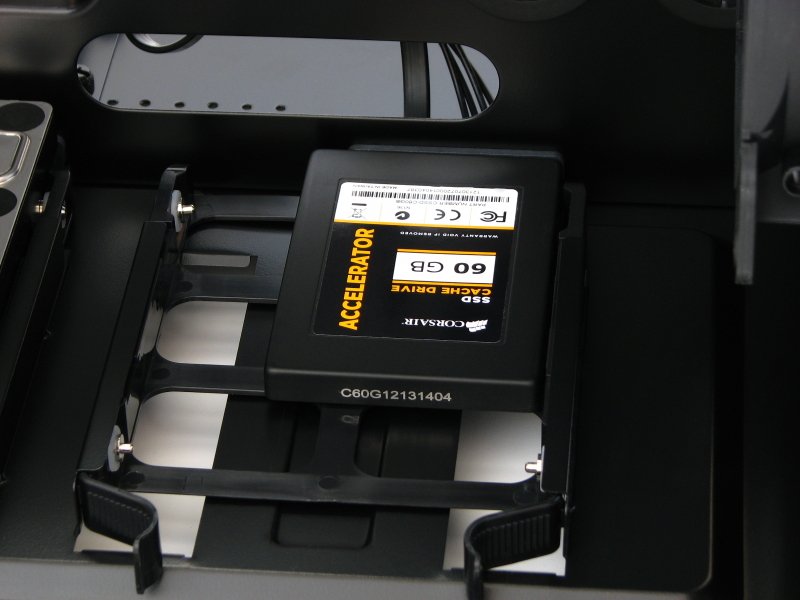

2.5″lik sürücüler için kasa üzerinde iki farklı montaj seçeneği var. İlki; 3.5″lik sürücüde olduğu gibi sürücü, çekmeceye 4 adet vida ile sabitlendikten sonra kızaklı yöntemle tabana sabitleniyor:
Diğer yöntem: vida yada tornavida kullanmadan sürücünün, kasanın sağ bölmesi içinde yer alan 4’lü kafese takılması:
Kasanın 415mm’lik derinliği sayesinde standart ATX yanında daha büyük ölçülere sahip EATX anakartlarda rahatlıkla kullanabiliyoruz. Anakartın takılmasında sonra üst ve sağ kısımlarda kalan kablo organizasyon yuvaları da tamamen açık ve göreve hazır:

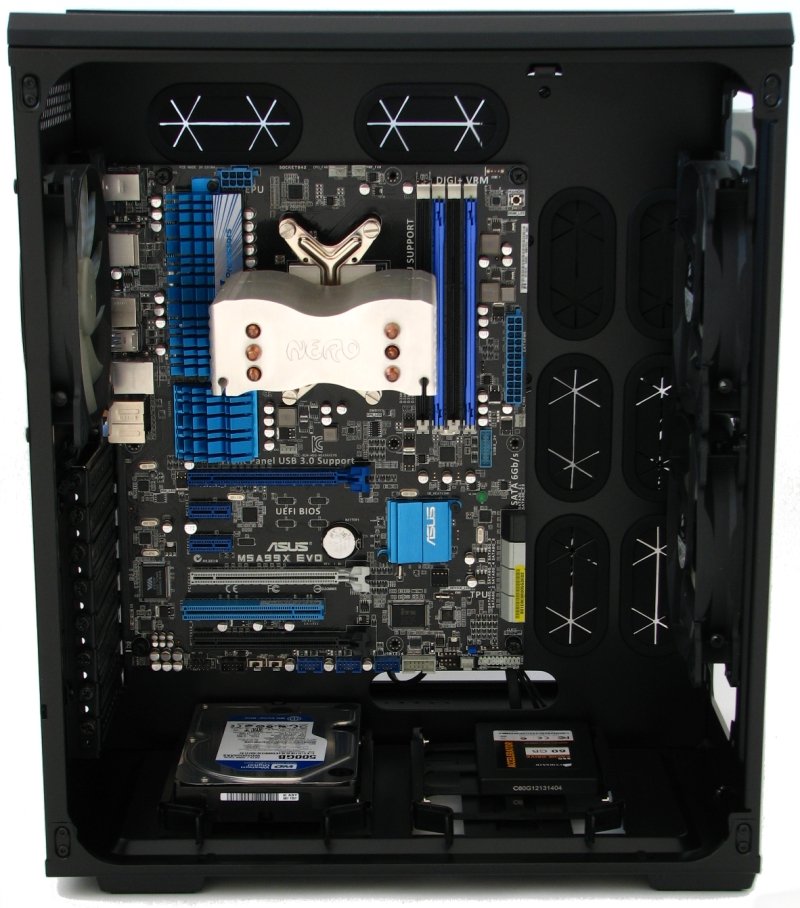

Isınan işlemcinizi serinletmek için tercihiniz hava soğutmadan yana yaptıysanız, işlemci üzerine maksimum 170mm yüksekliğinde bir soğutucu monte edebiliyorsunuz:

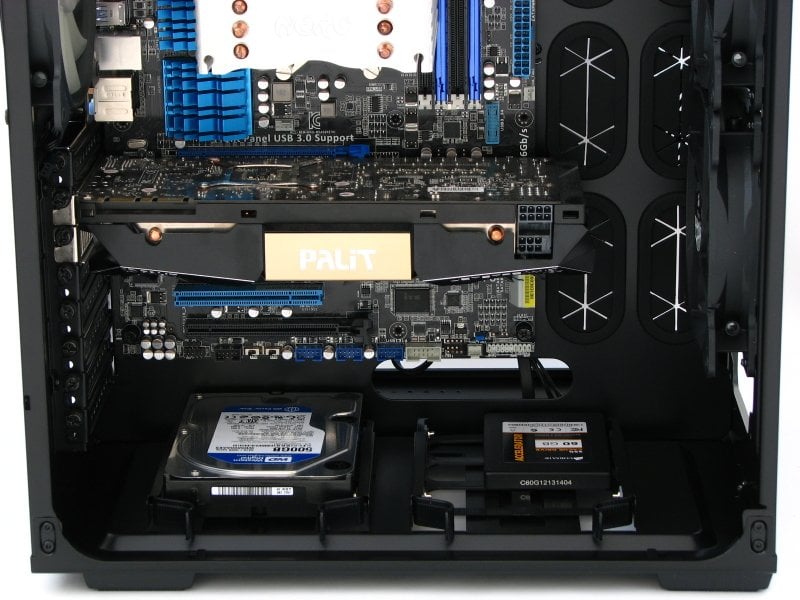

Air 540’a, şu an piyasada satılan herhangi bir ekran kartını, ebatlarını hiç düşünmeden monte edebilirsiniz çünkü; kasanın ekran kartı maksimum uzunluk limiti yaklaşık 320mm civarında:

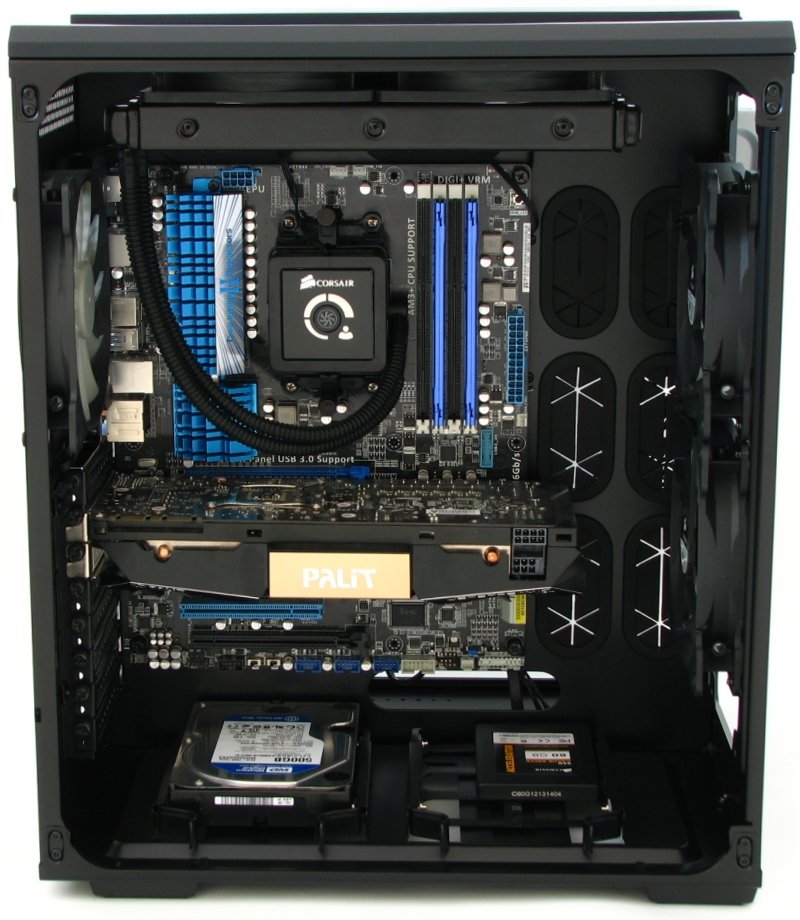

120 yada 140mm’lik fanları kullanan 240 ve 280mm’lik radyatöre sahip su soğutma sistemleri için iki farklı montaj seçeneğiniz var. Kasanın tavanı…
…yada ön panelin arkası. Her iki montaj seçeneğinde anakartı yada ekran kartını rahatsız eden herhangi bir olumsuz durum gözükmüyor:

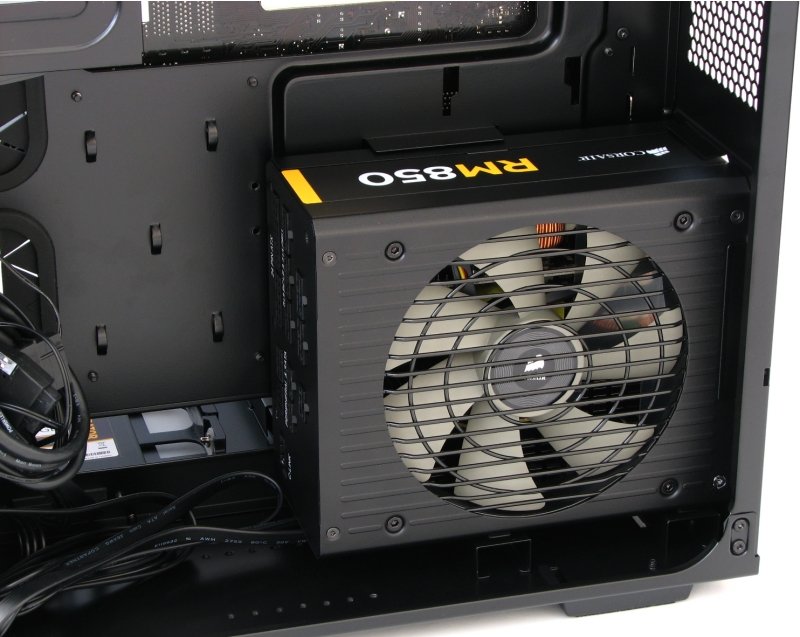

Güç kaynağının, yuvaya dikey olarak monte edilmesi:
Montaj sonrası son durum bu şekilde. Güç kaynağı, 5.25″lik ve 2.5″lik sürücü yuvalarının, kasanın diğer bölümünde olmasından dolayı ortalıkta herhangi bir kablo karmaşası görünmüyor:
