Arduino ile 12v çıkışı ve + - yön değiştirme

Zurich

Zurich

Kilopat
Zamanın Tanığı
Katılım
14 Eylül 2018
Mesajlar
1.916
Çözümler
7
12v peltieri Arduino üzerinden kontrol edeceğim. Arduino üzerinden belli derece ile durdurup tekrar açacağım. Arduino üzerinde 12v yok bunu nasıl çalıştırırım? Ayrıca peltieri hem sıcak olarak kullanmak istiyorum hem de soğuk. Bunun için kutupları değiştirmem gerek bu işlemi nasıl yapabilirim?

Screenshot 2022-10-24 000225.png

Bunun gibi yapabilirsin.

@rusen02 Hocam ben elektrik kısmından pek anlamıyorum. Alanımda bu değil, yazılım zaten :D. Devrede çizilen elemanların adını söyler misiniz rica etsem? Okul için küçük çaplı proje yapıyorum.

Ve hocam projede sıcak soğuk ayarını anahtar ile-Manuel aç kapa mantığı.- yapmak istiyorum.

Son düzenleme:
2'şer tane NPN transistör, 1n4007 diyot, 5 pinli veya çift kontaklı yön değiştiren röle.
Bunları oku:
maker.robotistan.com

Röle Nedir? Nerelerde Kullanılır? - Röle Çeşitleri

Röle nedir? Merak ediyorsanız, hemen bu yazıyı okuyarak detaylı bilgi sahibi olabilirsiniz.
maker.robotistan.com maker.robotistan.com
omerfarukyildiz.com

Arduino Röle Kullanımı | Ömer Faruk Yıldız

Arduino Röle Kullanımı anlatacağımız bu yazımızda öncelikle röle modüllerinin ne işe yaradığını ve bu devrelerin çalışma prensibini ele alacaz. Ardından
omerfarukyildiz.com omerfarukyildiz.com

Anladım hocam. Anahtarı açıp soğuk için D2 komut vereceğim, anahtarı kapatıp sıcak için D10 komut vereceğim. Çizdiğiniz devre klasik küçük peltierler için uyumludur değil mi?

Burak İsmail IŞIK dedi:

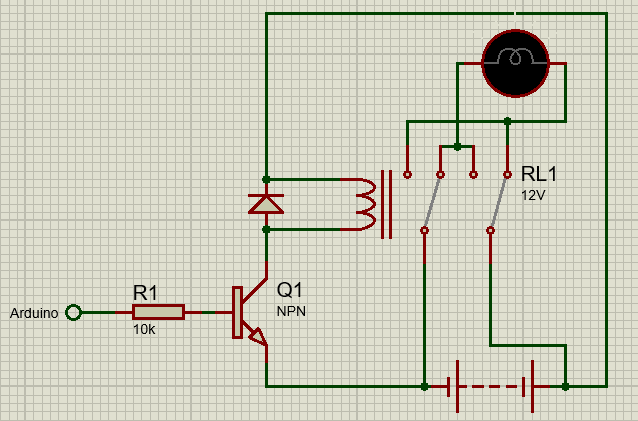

anırsın hem de tek röle kullanırsın. Lamba yerine peltier
Genişletmek için tıkla...
Bu daha uygun ama DPDT rölesi piyasada bulmak zor.
Zurich dedi:
Anladım hocam. Anahtarı açıp soğuk için D2 komut vereceğim, anahtarı kapatıp sıcak için D10 komut vereceğim. Çizdiğiniz devre klasik küçük peltierler için uyumludur değil mi?
Genişletmek için tıkla...
Ben kafama göre PIN'leri bağladım. 2. mesajımdaki yazıları keske okusaydın.
