Rehber MSI GTX 750 Ti modlu vBIOS yükleme

EndlessDeepSky

Hectopat
Katılım
13 Aralık 2016
Mesajlar
1.371
Çözümler
16
Yer
Başkent
Evet arkadaşlar ekran kartları fiyatları aldı başını gitti ve bende bu ekran kartını kullananlar için az da olsa yardımım olsun istedim ve bu rehberi hazırladım.

Konuya geçelim;

vBIOS modladığım kart: MSI GTX 750 Tİ

Stok vBIOS ayarlarını belirtelim:
  • Core clock: 1202 MHz
  • vRAM clock: 2700 MHz
  • Core voltage: 1.181 mV
  • Boşta core voltage: 943 mV (Aralığında)
  • Core voltage limit: +31 mV (Etkisiz)
  • Power limit: %100 +%0 (MAX 38.5 Watt)
  • Temp limit: 95° MAX
  • Default temp limit: 80°
  • 1. Aşama: 50° 900 RPM
  • 2. Aşama: 77° 1350 RPM
  • 3. Aşama: 95° 2800 RPM (MAX)
Modlu vBIOS ayarları:
  • Core clock: 1202 MHz
  • vRAM clock: 2700 MHz
  • Default core voltage: 1.181 mV
  • Boşta core voltage: 774 mV
  • Core voltage limit: +25 mV (+20 mV > +15 MHz >1.2 mV MAX)
  • Power limit: %100 40 Watt +%115 46 Watt (MAX) "PCI Express besleme en fazla 75 Watt"
  • Temp limit: 80° MAX
  • Default temp limit: 70°
  • 1. Aşama: 60° 1100 RPM
  • 2. Aşama: 70° 2100 RPM
  • 3. Aşama: 80° 3100 RPM (MAX)
Bu kart, hibrit vBIOS içerir.

Peki hibrit vBIOS nedir?

Kartımız hem "legacy" hem "UEFI" BIOS desteklemesi demek oluyor.

Peki bu kendi kendine mi oluyor?

Hayır; eğer "legacy" BIOS sahibi iseniz kartın üzerindeki küçük anahatarı "1" konumuna, UEFI sahbiyseniz "2" konumuna getirmelisiniz.

Peki hangi vBIOS'u modlayacağız?

Sizin keyfinize kalmış, isterseniz sadece kullandığınız bölümü modlayabilirsiniz.

"UEFI" BIOS ve "legacy" BIOS sürümleri aynı mı?

Hayır değil;


UEFI vBIOS: 82:07:55:00:24 TECHPOWERUP sitesindeki modsuzdur ve legacy yoktur. (Güncel ve bende modlu olarak yüklü).
UEFI vBIOS: 82:07:32:00:18 (Bendeki yüklü olmayan fabrika sürümü, modlu olanı da var).
Legacy vBIOS
: 82:07:32:00:C0 (Bendeki modlu olarak yüklü fabrika sürümü, modsuzu da var).

Peki neden modlu vBIOS'lar hız aşırtılmış değil?

Bunun nedeni, kartlar aynı olsa da farklı overclock potansiyeline sahip olmalarıdır. Ben sadece overclock potansiyelinizi yükseltmiş oluyorum. Eğer modlu vBIOS'u yükledikten sonra hiçbir ayar yapmazsanız, kartınız normal hızlarında çalışır.

Stock vBIOS'a göre neden sıcaklık limitleri daha az?

Bunun nedeni de kartı korumak için yaptığım bir tedbir olarak görebilirsiniz.

Kart sıcaklık limtine takılmaz mı?

80° derece yeterince yüksek bir değer. Sizce?

Yüksek RPM ayarı fanlara zarar verir mi?

Eğer her zaman MAX ayarda kullanırsanız evet ömrü azalacaktır ama fan ayarlarını karta yani modladığım vBIOS'a bırakırsanız daha iyi olacaktır. Çok olağan dışı bir şey olmadıkça 3100 RPM'i görmeyecektir.

Fazla voltaj kart ömrünü kısaltır mı?

+20 mV'tan bahsediyoruz, fazla etkileyeceğini sanmıyorum.

Neden daha fazla voltaj veremiyoruz?

Bunun nedeni kart donanımsal seviyede kilitli olmasıdır ayrıca kartın ek güç girişi olmadığından voltaj versek bile PCI Express slotuna yani anakarta zarar verme riskine giremeyiz. Ayrıca sıcaklığın daha fazla artmasına neden olabilir.

Nasıl yüklenir?

NVFlashMsiGTX750TivBios linkteki "RAR" dosysını indirin ve çıkarın. "RAR" içinde vBIOS düzenleme aracı da bulunmaktadır. Tecrübeliyseniz, isterseniz kendiniz de düzenleyebilirsiniz. Hangi vBIOS modundaysanız GPU-Z programı ile öğrenebilirsiniz.

UEFI vBIOS'ta iseniz;
  • Çıkardığınız klasörde "CMD" yönetici olarak çalıştırın.
  • Gelen ekrana "nvflash upmodtwo" yazın, onaylayın ve ardından ekran kapanıp açılacak.
  • "Y" basarak tekrar onaylayın, "dıt dıt" diye ses gelecek ve işlem tamamlanacak.
  • Yeniden başlatın ve MSI Afteburner üzerinden değerleri kontrol edin.
Legacy vBIOS'ta iseniz;
  • Çıkardığınız klasörde "CMD" yönetici olarak çalıştırın.
  • Gelen ekrana "nvflash modone" yazın, onaylayın ve ardından ekran kapanıp açılacak.
  • "Y" basarak tekrar onaylayın, "dıt dıt" diye ses gelecek ve işlem tamamlanacak.
  • Yeniden başlatın ve MSI Afteburner üzerinden değerleri kontrol edin.
Eğer "nvflash" komutundan sonra ekran kapanıp açılmazsa yani siyah ekranda kalırsanız paniklemeyin "Y" tuşuna basın ve işlem devam etsin, "dıt dıt" sesini alacaksınız.

"RAR" içinde orjinal vBIOS'lar bulunmaktadır. Eski haline çevirmek için kullanabilirsiniz.


Orjinal vBIOS isimleri ve sürümleri;
  • resone.rom (legacy vBIOS) 82:07:32:00:C0
  • restwo.rom (Eski UEFI vBIOS) 82:07:32:00:18
  • uprestwo.rom (Güncel UEFI vBIOS) 82:07:55:00:24
Modlu vBIOS isimleri sürümleri;
  • modone.rom (legacy vBIOS) 82:07:32:00:C0
  • modtwo.rom (UEFI eski vBIOS) 82:07:32:00:18
  • upmodtwo.rom (Güncel UEFI vBIOS) 82:07:55:00:24
Umarım yardımcı olabilmişimdir, iyi forumlar...

Son düzenleme:

Phantomy

Hectopat
Katılım
20 Aralık 2015
Mesajlar
503
Çözümler
2
Konu için teşekkürler. 750 Ti'larda güç limitini arttırmanın bir faydasını gördünüz mü acaba? %124' e çıkarttım arttırılabilir limiti, MSI Afterburner'da da ayarladım fakat hala güç limitine takılıyor kart. Stock BIOS'tayken de 45 Watt, limiti arttırınca da 45 Wattta kalıyor.

KS
KS
EndlessDeepSky

EndlessDeepSky

Hectopat
Katılım
13 Aralık 2016
Mesajlar
1.371
Çözümler
16
Yer
Başkent
Konu için teşekkürler. 750 Ti'larda güç limitini arttırmanın bir faydasını gördünüz mü acaba? %124' e çıkarttım arttırılabilir limiti, MSI Afterburner'da da ayarladım fakat hala güç limitine takılıyor kart. Stock BIOS'tayken de 45 Watt, limiti arttırınca da 45 Wattta kalıyor.
Ne ile test ediyorsunuz?


Phantomy

Hectopat
Katılım
20 Aralık 2015
Mesajlar
503
Çözümler
2
Ne ile test ediyorsunuz?
FurMark. 45W gelince Power Limit değeri 1 oluyor. Sizin modladığınız BIOS'ta değil şu an. Eskiden modlamıştım. Bilginiz vardır diye soruyorum. Bu arada %100'den daha düşük bir limit belirlediğimde çalışıyor.

Belki incelemek isterseniz şu an kartta yüklü olan BIOS:

Kart da bu:

KS
KS
EndlessDeepSky

EndlessDeepSky

Hectopat
Katılım
13 Aralık 2016
Mesajlar
1.371
Çözümler
16
Yer
Başkent
FurMark. 45W gelince Power Limit değeri 1 oluyor. Sizin modladığınız BIOS'ta değil şu an. Eskiden modlamıştım. Bilginiz vardır diye soruyorum. Bu arada %100'den daha düşük bir limit belirlediğimde çalışıyor.

Belki incelemek isterseniz şu an kartta yüklü olan BIOS:

Kart da bu:
Dostum FurMark karta oyunlardaki gibi yüklenmez veya başka bir program. Kartı zaten bu kadar extrem bir şekilde sürekli kullanamazsın. Yani FurMark ile limite takılman her şartta çok doğal bunu bizzat test edip doğruladım. vBIOS'da biraz yanlış modlamışsın inceledim, bunu düzeltebilirim. 45 Watt'ı geçersin tabii ki tavsiye ettiğim bir şey değil, yani kartı 60-70 Watt'a kadar çıkarabilirim ama her şey FurMark gibi enerji çekmeyeceğinden buna gerek yok, mantıklı olan da budur. Örnek veriyorum Güç limitini 70 Watt' çıkardık ve FurMark'a soktuk, bunu bende denedim kart 90 dereceyi zorluyor, bu çok sıkıntı bir durum anlayacağın. Sentetik test uygulamalarını referans almak doğru değil. Kartı sadece biraz daha açmak mantıklı olan, zarar vermeyecek şekilde. Şimdi vBIOS'unu nasıl ayarlamamı istiyorsun? İstersen kendi ayarlarımı uygulayabilirim. Ne dersin? Birde GPU-Z programı ile teste sokup kartının varsayılan değerlerinin fotoğrafını atabilir misin?


Phantomy

Hectopat
Katılım
20 Aralık 2015
Mesajlar
503
Çözümler
2
Dostum FurMark karta oyunlardaki gibi yüklenmez veya başka bir program. Kartı zaten bu kadar extrem bir şekilde sürekli kullanamazsın. Yani FurMark ile limite takılman her şartta çok doğal bunu bizzat test edip doğruladım. vBIOS'da biraz yanlış modlamışsın inceledim, bunu düzeltebilirim. 45 Watt'ı geçersin tabii ki tavsiye ettiğim bir şey değil, yani kartı 60-70 Watt'a kadar çıkarabilirim ama her şey FurMark gibi enerji çekmeyeceğinden buna gerek yok, mantıklı olan da budur. Örnek veriyorum Güç limitini 70 Watt' çıkardık ve FurMark'a soktuk, bunu bende denedim kart 90 dereceyi zorluyor, bu çok sıkıntı bir durum anlayacağın. Sentetik test uygulamalarını referans almak doğru değil. Kartı sadece biraz daha açmak mantıklı olan, zarar vermeyecek şekilde. Şimdi vBIOS'unu nasıl ayarlamamı istiyorsun? İstersen kendi ayarlarımı uygulayabilirim. Ne dersin? Birde GPU-Z programı ile teste sokup kartının varsayılan değerlerinin fotoğrafını atabilir misin?
Crysis 1-2-3 oynarken de dikkat etmiştim orada da benim power limit'i değiştirmem bir fark yapmıyordu, oyunların optimizasyonuyla da alakalı olabilir gerçi. Aslında yapabilirseniz power limit ayarını %125' e kadar ayarlanır yapabilir misiniz?

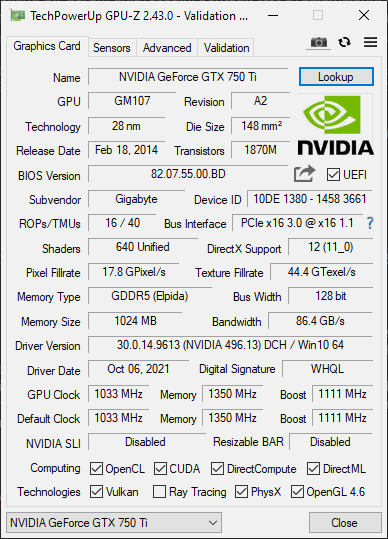

Stock BIOS:


Dosya Ekleri

  • sada.gif
    24,5 KB · Görüntüleme: 15
KS
KS
EndlessDeepSky

EndlessDeepSky

Hectopat
Katılım
13 Aralık 2016
Mesajlar
1.371
Çözümler
16
Yer
Başkent
Crysis 1-2-3 oynarken de dikkat etmiştim orada da benim power limit'i değiştirmem bir fark yapmıyordu, oyunların optimizasyonuyla da alakalı olabilir gerçi. Aslında yapabilirseniz power limit ayarını %125' e kadar ayarlanır yapabilir misiniz?

Stock BIOS:

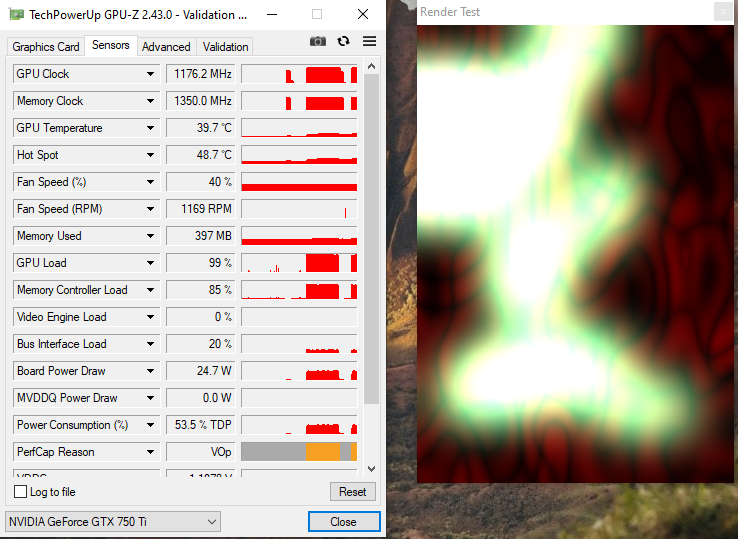

Ekran görüntüsü 2021-10-17 220618.png

Bu şekilde yük altında iken saat hızını görmem gerekiyor.


Phantomy

Hectopat
Katılım
20 Aralık 2015
Mesajlar
503
Çözümler
2
Dediğiniz gibi yaptım; Phantomy_GM107_ moded. İsterseniz biraz da voltaj verebilirim.
Attığınızı flashlayınca ve MSI Afterburner' dan ayarlayınca 55W kadar çıkabiliyor. Çok teşekkür ederim zaman ayırdığınız için. Acaba 750 Ti ve/ya Maxwell BIOS modlama için bir kaynak gösterebilir misiniz? Daha çok öğrenmek isterim.
